13万吨氨气提法尿素生产工艺设计----脱硫系统工艺流程设计
摘 要
尿素是一种重要化学肥料和工业原料，自从1922年尿素开始工业化生产以来，许多国家都致力于尿素生产的研究，在合成机理、热力学性质和工艺流程等各方面都有创新和突破。
尿素生产工艺是比较典型化工生产工艺之一。尿素生产工艺主要有水溶液全循环法，二氧化碳气提法，氨气气提法。本文介绍尿素生产工艺的基本概况，水溶液全循环法尿素生产工艺流程及特点，从尿素生产的热力学参数入手，对尿素的生产流程进行研究设计，以帮助指导尿素工业生产。
论文主要内容有：（1）阐述对尿素生成研究概况，分析现存工艺流程的优缺点，建立合适的工艺流程；（2）根据选择的工艺流程，以尿素生产和消耗为目标，进行了物料衡算和热量衡算。同时对生产系统关键性设备进行设计和选型；（3）根据设计数据，运用Auto CAD绘制工艺流程图和主要设备装置图。
关键词:尿素生产；水溶液全循环；热量衡算；物料衡算；设备选型
第1章绪论
1.1尿素物理化学性质和用途
1.1.1尿素物理性质
化学式：CO(NH2)2，分子质量60.06 ，CO(NH2)2无色或白色针状或棒状结晶体，工业或农业品为白色略带微红色固体颗粒，无臭无味。含氮量约为46.67%。密度1.335g/cm3。熔点132.7℃。溶于水、醇，不溶于乙醚、氯仿。呈弱碱性。尿素较易吸湿，贮存要注意防潮。尿素易溶于水和液氨，其溶解度随温度升高而增大。
1.1.2尿素化学性质
尿素呈微碱性，与酸作用生成盐。尿素不能使一般指示剂变色。在酸性或中性溶液中尿素具有水解作用，而在60℃以下，尿素不发生水解作用。随着温度的升高，水解速度会加快，水解程度也会增大。尿素高温下可进行缩合反应，生成缩二脲、缩三脲和三聚氰酸。在氨水等碱性催化剂作用下能和甲醛反应，缩聚成脲醛树脂。
1.1.3尿素的用途
尿素的主要用途：作为化肥、作为饲料或作为其它工业用。
1.1.3.1作化肥用
尿素是种高浓度氮肥，属中性速效肥料，同样可用来生产多种复合肥料。在土壤中不会残留任何有害物质，没有不良影响，但温度过高会产生少量的缩二脲，又称双缩脲，对作物有一定抑制作用。尿素还是有机态氮肥，在土壤中有脲酶作用，水解成碳酸铵或碳酸氢铵之后，才能被作物吸收并利用。所以，尿素在作物的需肥期前一个星期施用。尿素属中性速效肥料，长期施用也不会使土壤发生板结。分解并释放出的CO2可被作物吸收，促进植物的光合作用。在土壤中，尿素能增进磷、钾和镁的有效性，且施入土壤后无残存废物。
1.1.3.2作饲料用
尿素中氮虽不是蛋白质形态的，但和碳水化合物一起经过在胃液的作用下，可以造成蛋白质而形态氮，因此可作为反雏动物的饲料。
1.1.3.3其它工业用
据统计，全世界尿素作为工业原料在总产量中占很大比重。主要有脲醛树脂、塑料、油漆、和胶黏剂等，尿素缩合物三聚氰胺是种较好的涂料。尿素还可用作巴比妥、洁齿剂和利尿剂等药物原料。此外，尿素可用作石油精制剂、纤维软化剂、炸药稳定剂等。
1.2尿素发展简述
1773年，Rouelle首先在尿液中发现了尿素。1828年，Woehler将氨和氰酸合成为尿素，开辟了以无机物合成有机物的先河。20世纪30年代，世界上首先以一次通过法实现尿素的工业化生产。40年代中，改进为部分循环法工艺；50年代末，实现水溶液全循环法工艺的工业化生产。之后，陆续出现各种水溶液全循环法工艺。60年代期间，建立起日产1000吨以上的单系列大型化装置。1967年，荷兰Snamprogetti工程公司率先开发成功高压等压气提工艺，以CO2 气作为气提剂在日产220吨装置上实现了工业化上产。随之意大利Snamprogetti工程公司开发成功氨气提工艺，日产300吨装置投入生产，CO2 气提法工艺在1968年、氨气提工艺在1971年分别建成1000吨/天 以上单系列大型化装置。
80年代初，为了进一步降低能耗，又推出了多种节能型高压气提工艺，如改良CO2气提工艺，改良氨自身气提工艺，意大利Montedison公司开发的IDR(Isobaric Double Recycle)工艺，日本Toyo Engineering Corp.与Mitsui Toatsu Chemicals Inc.联合开发的ACES(Advanced Process for Cost and Energy Saving)工艺等。
以尿素生产工艺的发展历史而言，实现全循环是一次工艺技术的飞跃；它割掉了尾气氨加工制造其他氮肥的硕大尾巴；而实现高压合成圈等压气提回收则是尿素工艺技术的又一次飞跃，在高压圈内回收了大量的未反应物，从而大幅度减轻下游分解及回收的负荷，而且回收了用于分离未反应物所耗的热量，用来副产低压蒸汽以用于下游工序，至于节能型尿素工艺的问世，只能视为尿素气提工艺经过十几年实践经验的积累，作出了较为重大的合理化改造，使氨基甲酸铵生成热更合理的回收利用，较大幅度地降低能耗，工艺技术更趋成熟，装置运转稳定可靠。
1.3国内外尿素技术市场简况
目前在世界尿素工业界认为较先进的是三大尿素专利公司的技术，它们是Snamprogetti公司的氨自身气提工艺、TEC-MTC公司的ACES工艺、Stamicarbon公司的气提工艺。到目前为止，全世界已建成及在建的尿素装置总数达450套，总生产能力为301800吨/天。其中采用三大尿素专利公司的工艺技术建造的有348套，总生产能力占世界总能力的90%，采用最多的Stamicarbon公司工艺，有196套，总生产能力占全世界的44.4%；其次为Snamprogetti公司工艺，有68套，总生产能力占25.6%；再次之是TEC-MTC公司的ACES工艺，有84套，总生产能力占20.1%。
我国已建及在建的尿素生产装置共110套，总生产能力为58680吨/天，占世界总生产能力的20%。国内尿素装置采用的工艺技术除我国自行研发的水溶液全循环法外，世界上的主要工艺也均引进。我国自20世纪70年代开始引进CO2 气提法工艺的大型装置，目前共有15套大型装置（全套引进或合作设计、采购），6套中型装置以及2套小型装置（均为国内自行设计、自行制造设备）。在110套装置中30套大、中型装置采用国外工艺，总生产能力为39880吨/天，占全国总生产能力68%[3,4]。
1.4尿素的生产方法简介
按未反应物的循环利用程度，尿素生产方法可分为不循环法、半循环法和全循环法三种。 依气提介质的不同，分别称为二氧化碳气提法、氨气提法、变换气气提法。依照分离回收方法的不同主要分为水溶液全循环法、气提法等。按气提气体的不同又可分为二氧化碳气提法、氨气提法、变换气气提法。
目 录
摘 要 I
Abstract II
第1章 绪论 1
1.1 尿素的物化性质及用途 1
1.1.1 尿素物理性质 1
1.1.2 尿素化学性质 1
1.1.3 尿素用途 1
1.2 尿素发展的简述 2
1.3 国内外尿素技术市场的简况 2
1.4 尿素生产方法简介 3
1.4.1 水溶液全循环法 3
1.4.2 二氧化碳气提法 4
1.5 本课题意义和内容 5
1.5.1 课题意义 5
1.5.2 课题内容 5
第2章 水溶液全循环法工艺流程 6
2.1 尿素的合成 6
2.2 尿素的工艺流程 6
2.2.1 水溶液全循环法合成尿素工艺流程简图 6
2.2.2 工艺流程 7
2.3 主要的工艺条件 8
2.4 生产组织制度 10
2.5 本章小结 10
第3章 物料衡算 11
3.1 物料衡算计算条件确定 11
3.2 水溶液全循环法流程物料衡算 14

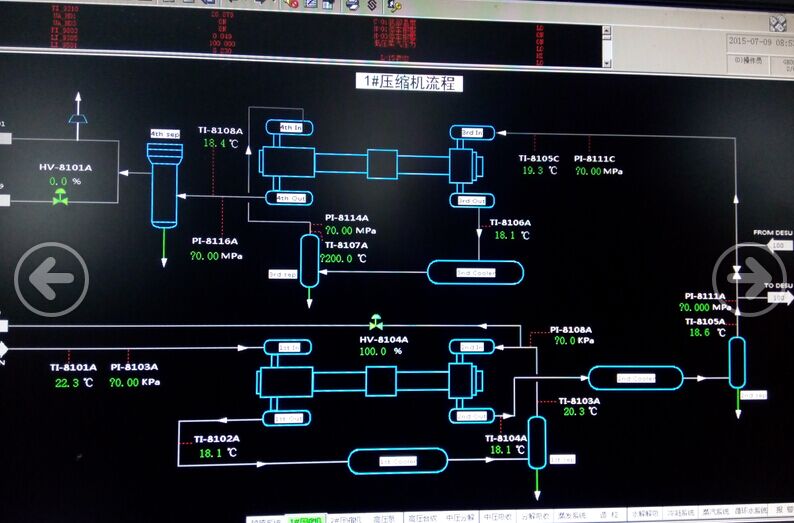

3.2.1 压缩系统物料衡算 14
3.2.2 合成系统物料衡算 15
3.2.3 一段分解系统物料衡算 17
3.2.4 二段分解系统物料衡算 20
3.2.5 一段蒸发系统物料衡算 21
3.2.6 二段蒸发系统物料衡算 24
3.2.7 吸收—解吸系统物料衡算 26
3.2.8 二段吸收系统物料衡算 28
3.2.9 一段吸收系统物料衡算 31
3.3 本章小结 32
第4章 热量衡算 34
4.1 合成塔热量衡算 34
4.1.1 合成塔工艺条件 34
4.1.2 合成塔热量计算方 34
4.1.3 合成塔热量计算 36
4.1.4 合成塔热量平衡表 38
4.2 预分离器热量衡算 38
4.2.1 预分离器工艺条件 38
4.2.2 预分离器热量计算 39
4.2.3 预分离器热量平衡表 42
4.3 一段分解塔热量衡算 42
4.3.1 一段分解塔工艺条件 42
4.3.2 一段分解塔热量计算 43
4.3.3 一段分解塔热平衡表 45
4.4 一段吸收塔热量衡算 45
4.4.1 一段吸收塔工艺条件 45
4.4.2 一段吸收塔热量计算 46
4.4.3 一段吸收塔热量平衡表 49
4.5 一段蒸发器热量衡算 49
4.5.1 一段蒸发器工艺条件 49
4.5.2 一段蒸发器热量计算 50
4.5.3 一段蒸发器热量平衡表 52
4.6 一段蒸发表面冷凝器热量衡算 52
4.6.1 一段蒸发表面冷凝器的工艺条件 52
4.6.2 一段蒸发表面冷凝器的热量计算 53
4.6.3 一段蒸发表面冷凝器热量平衡表 54
4.7 尾气吸收塔热量衡算 54
4.7.1 尾气吸收塔工艺条件 54
4.7.2 尾气吸收塔热量计算 54
4.7.3 尾气吸收塔热量平衡表 55
4.8 解吸塔热量衡算 55
4.8.1 解吸塔工艺条件 55
4.8.2 解吸塔热量计算 56
4.8.3 解吸塔热量平衡表 57
4.9 本章小结 57
第5章 主要工艺设备计算 59
5.1 一段分解塔分离器工艺尺寸设计 59
5.1.1 一段分解塔分离器的工艺条件 59
5.1.2 一段分解塔分离器的工艺尺寸计算 59
5.2 一段吸收塔工艺尺寸设计 60
5.2.1 一段吸收塔的工艺条件 60
5.2.2 一段吸收塔的工艺尺寸计算 60
5.3 氨冷凝器工艺尺寸设计 68
5.3.1 氨冷凝器工艺条件 68
5.3.2 氨冷凝器工艺尺寸计算 69
5.4 本章小结 73
结论 74
致谢 75
参考文献 76
参考文献
1吴指南.基本有机化工工艺学.化学工业出版社, 1999, 4-5
2泸州天然气化工厂尿素车间编.尿素生产工艺.化学工业出版社, 1998:6-7
3冯秉中.当代尿素生产工艺简介.当代化工技术, 2002, 17:10-11
4钱静清.水溶液全循环法尿素工艺在我国45年的发展历程—并记Q-1100节能型水溶液全循环法尿素工艺.化肥工业, 2011, 38(1):11-13
5张艳飞,李岩.改良节能型全能循环法尿素工艺.石油和化工节能, 2010:15-16
6夏炎华.高效冷凝低安装高度CO2气提法尿素生产工艺.第十九届全国尿素厂技术交流年会论文资料集, 2010, 32-34
7郑海胜. 460kt/aCO2气提尿素装置设计和运行总结. 中氮肥, 2011, 1:40-43
8王颖. 750t/d尿素装置循环A系统扩能至20000kg/hCO2物料平衡.泸天化科, 2006, 2:118-120
9周庆伟.尿素生产工艺计算与优化软件的研究.浙江工业大学硕士学位论文, 2007:7-12
10张艳飞,李岩.改良节能型全能循环法尿素工艺.石油和化工节, 2010,1:16-17
11中国寰球化学工程公司.氨肥工艺设计手册.化学工业出版社,1988:54-82
12王志魁.化工原理.第二版.化学工业出版社,1998: 309-320
13湖北化工设计院.尿素通用设计物料平衡计算书.化肥设计, 2004:144-192
14侯德邦.制碱工学.化学工业出版社, 1960: 75
15M. J. Stovrop, HJ. HK. Modsen.Department of Energy Engineering.Ashrae Transaction, 2002, 94:2
16S. M. Lemkowitz. Journal of applied Chemistry and Biotechnology. Journal, 1998, 23:76
17陈静生.水环境化学.高等教育出版社.1987,201
18石油化学工业部设计院主编.氮肥工艺设计手册-理化数据.石油化学工业出版社, 2002: 232-236
19陈钟秀,顾飞燕,胡望明.化工热力学.化学工业出版社, 2009: 4-25
20朱有庭,曲文海,于浦义.化工设备设计手册.化学工业出版社, 2005
21俞晓梅,袁孝竞.塔器.化学工业出版社, 2010: 51-58, 256-298
22谭薇.化工设备设计基础.天津大学出版社, 2005: 163-194
