箱体盖孔镗床夹具设计与数控编程设计
摘要：箱体盖孔镗床夹具设计主要是利用立式镗床夹具来装夹加工箱体盖，在镗床上加工箱体盖上的两个Φ100的孔。设计内容包括了机床加工工艺，机床夹具设计，零件的材料，所用的刀具、量具等知识。

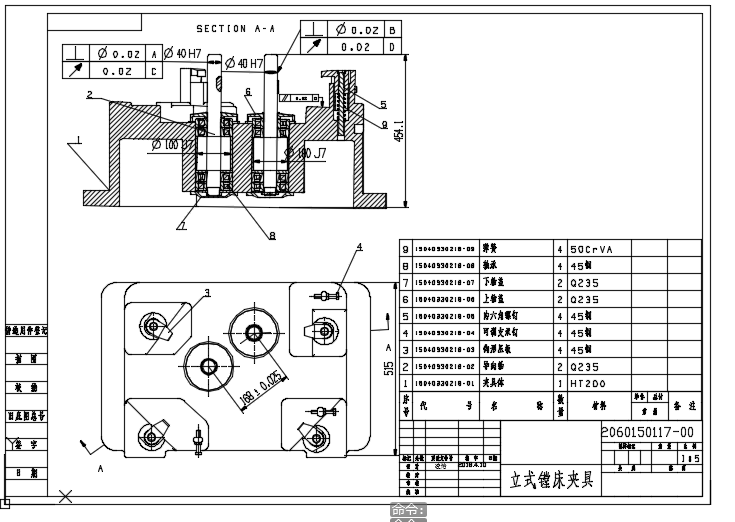

本次箱体盖孔镗床卡具设计主要概括为零件的生产的工艺、工作顺序的设计，和机床专用夹具的设计。我设计的镗床夹具主要由夹具体、钩形的压板、可调的支承钉、导向轴等组成。立式镗床夹具的主要作用是把要加工的箱体盖固定以及夹紧，而且只能加工这种尺寸的箱体盖。立式镗床夹具能保证良好的产品质量以及生产效率，并且操作方便。设计工艺时先对部件来做解析，选取适当的部件的材料，部件的生产的基准，设计部件的加工工艺。然后编制零件的各个加工工序。
立式镗床夹具共有一个装夹工位，通过拧紧四个螺母让四个钩形压板来夹紧加工零件，主要是用镗刀来镗削两个孔。
关键词：箱体盖； 镗床夹具； 夹具设计
The fixture design and numerical control programming of the casing bore hole boring machine
Abstract：Vertical lathe enclosure cover hole vertical lathe fixture design is mainly used to clamping processing box cover, on boring machine processing box cover two Φ 100 holes. The design includes machine tool processing technology, machine tool fixture design, the material of the parts, the tools used, measuring tools and other knowledge.
The fixture design of the box cover hole boring machine mainly includes the parts processing technology, the process design, as well as the machine tool special fixture design. I designed the jig of boring machine mainly by clamp concrete, hook-shaped plate, adjustable supporting nails, guide shaft and so on. The main function of vertical boring fixture is to fix and clamp the box cover which is to be machined and can only process the box cover of this size. Vertical boring jig can guarantee good product quality and production efficiency, and easy to operate. In the design process, the parts are analyzed, the suitable parts are selected, the machining datum of the parts, the process of designing the parts. Then the machining process of the parts is prepared.
The vertical boring bed jig has a clamping station, which is used to clamp the working parts by tightening the four nuts, which are mainly used to boring two holes with boring tools.
Key words: box cover ; boring bed jig ; fixture design
一 绪论
1.1 镗床夹具设计的背景及意义
世界上第一台真真正正的镗床诞生是处于遥远的18世纪，当时的18世纪，欧洲军事力量发展的尤为庞大，在当时为了加工更为精密的大炮，因此在当时就发明了用来加工大炮的钻孔机的镗床。
随着机械行业的发展，在接下来的几十年的时间里，随着机床不断的被人们改进，在1885年，工作的台升降式的镗床这种机床在英国被发明了出来，而这种机床也是现代机床最开始的形态了。为了更好的加工生产，镗床也在高速发展，镗床的加工制造更加精密化，人性化。
随着夹具被人们发明到一代一代的慢慢演变和发展，迄今为止，我们可以把几句的发展过程分为下面的三个阶段：（1）第一个阶段，在这个阶段主要是夹具以及人们之间的配合，在当时人们把夹具当成一种辅助工作的工具，如果在人们在加工东西时运用了它，那么加工的过程和加工的速度也可以得到大大的提高。（2）第二个阶段，夹具主要体现了他能够帮助操作工来更好的加工产品，夹具在这个时候就主要是用于定位、夹紧工件。正因为如此，我们才要更加器重卡具。（3）第三个阶段，最重要的是卡具与机床两者的契合度，它也说明了卡具也是基于机床的一个重要的部件了，这同时是作用于机床生产零件不可或缺的一部分了。
现如今的镗床，是许多加工零件时需要的专用的镗床了。这次我要设计的夹具就是我们在镗床上加工零件时的专用夹具：立式镗床夹具。因为立式镗床夹具是为了加工箱体盖上的两个Φ100的孔，所以这个夹具也属于工装夹具，工装夹具就是为一些产品而设计而专设计的专用夹具，并且能够保证在加工生产时没有干涉，还能够准确定位，简单操作等等。根据具体情况，机械制造业可以应用于各行各业，在这个社会中发挥着巨大的作用。特别是基础产业中有无数的产业是由此产生的。近年来社会的高速发展也离不开它。因此，机械制造对社会的持续建设起着决定性的作用。紧接着，数控铣床和数控车诞生了;产量和收入大大增加，丰富了我们的生活，同时给人们一个美好的生活和打下坚实的基础。制造的行业是我们生活中不可的缺少的。它在国民的经济发展的之中拥有重要的地位。一个地区的发展可以用制造业的发展来衡量。这也可以用同一个国家来衡量。
而我在查阅了许多的相关资料后，我也大致了解了关于箱体盖的基本结构，并且在通过了解镗床加工，镗床切削，夹具设计等等的一系列的知识，和对箱盖的加工的工艺和Φ100孔的生产方式以后，我也因为这做出了决定好箱体盖的生产的工艺的线路。于是我基于箱体盖的生产的要素，定位以及夹紧设计了立式镗床夹具的定位和夹紧工件的夹紧装置，也使得夹具能够最好的夹紧工件。
工装的工艺及卡具的结业的设计是于所学的专业的课程的认识的一次稳固，是在进入社会的实际的工作的先头的对所学各学科的一次的深透的概括的性能的全面的温习。
工作的工艺的规程同样是机构的加工、经过规定的规律调整的证据。要是有他就肯定能够制作出来加工的产物的快慢的计划和相互的调节的打算，并且可以实现各工作的顺序合理的贯串。
在单一件的、小的批量的生产之中，以机器的工作的工艺的过程的卡片确保工作件的较高的精确度、生产的资源的本色的性能题目，一贯是工作于机器的工作也里的人们讨论的事情，在这之中设计卡具的时间里就要思考这些事情，较高的效率的卡具是工作件高的精确度的保证，如何让卡具更为有效、更为金融，这是本行人们需要快速的处理的。?
随着行业环境的市场的迅速的成长，科学技术的不停长进，种种新的科学技术的技术已经慢慢的渗出到各种各样的行当之中，要怎样才能使用这些较高的科学的技术来为人们工作，要怎样才能完全的使用这些高的科学技术来应用在机械的工作业之中，其中还必要机器的工作业之中的人们不懈的帮助，开创的立新。
而本次的设计也主要培养了我自己的查阅资料和结合实际以及通过自学来设计的能力。所以这次的夹具将在理论与实际相结合的情况下才能更好的完善设计。
1.2 国际内外的发展的情况
工装的全部的称为是工艺的装备，打造之中有用的各类事物的总的称呼。作为各公司的内部除了加工，属于附属的关系。不单独焊接和安装的使用，在机械的生产方向上也能使用，很多时刻，必要拆卸多个元件并担保其确定位置，需担保加工无干预的行迹、确定位置精确、使用的工人使用起来便利快捷等。简明的讲，就是用来工做件的夹取的东西。
由于当今生产的快速的成长，向以前的要领来作夹的紧的力量算数，为了降低卡具的确定长度，就必须附加卡具的确定位置的之间的距离，外加由装夹的力量而产生的摩擦的力的矩、正的压下的力及由此而产生的摩擦的力，以达成卡具玲珑而有用的要求。相同的时间为了能够降低工作的人们对于劳作的强度，增加工作的部件的装夹的有效的概率，我们要对卡具的夹的紧的机构的过程进行设计，能够盼望以较少的紧固的过程，抵达顶尖的装夹的成果。
1.3 这次的设计需要做到的要求
金属的切削生产的过程之中的床子的加工台的使用、工作件夹的紧等方向上的休戚的要素，联系机器的构造的设计的休戚思想的常识，达到工作件的合理的确定位置及夹的紧，从而使完整的箱体盖的生产的工艺的道路，工作件的确定位置的方法有效，来实现产物的最好的设计。
机器的生产的工艺及卡具的设计是宏观概括的使用有关正规的学科的学说和实际的常识来生产的工艺及卡具设计的一项主要的操作。床子的卡具是在机械的车床上面夹紧工作件的一项装配设置，它的作用是使得工作件相比于床子和刃具有一种确切的地位，同时在生产的过程之中保证它的位置的不发生变化。卡具不仅是担保工作件的生产的精确度、增加生产的效果，还可以减少工作的人们对于作业的程度、减少产物的制作的资源、增大床子的运用的领域。制作的手段以前是加工、各国的金钱上的竞赛、产物的更新是一种非常有用的方法，全部的国家都在寻找、得到、发展的与使用它。其正在被当作是现今国家的经济上得到的成功的重用的原因。
目录
一 绪论 3
1.1 镗床夹具设计的背景及意义 3
1.2 国际内外的发展的情况 4
1.3 这次的设计需要做到的要求 5
二 箱体盖孔的加工的工艺 6
2.1 箱体盖图纸分析 6
2.2 零件的加工工艺 7
2.3 选择加工的设备和工艺装备 8
2.4 机器的生产的余量、工作顺序的尺寸及坯料的尺寸的规定 9
三 立式镗床夹具设计 11
3.1 夹具的特点 11
3.2 夹具的组成以及功能 12
3.3 夹具的定位装置 14
3.4 夹具的夹紧装置 17
3.5 夹具的连接的元件 19
3.6 夹具的导向装置（对刀装置） 21
3.7 夹具的设计 23
3.8 夹具的性能 25
3.9 夹具的使用说明及注意事项 25
四 夹具明细表 26
五 数控编程 27
六 本文小结 35
七 致 谢 37
参考文献 38
毕业设计附录目录 39
参考文献
[1]史新民.机械设计基础[M].东南大学出版社,2007.
[2]宋书善.数控加工工艺[M].第一版本.电子科技大学出版社,2008.
[3]于慧.公差配合与技术测量[M].化学工业出版社,2011.
[4]周正元.机械制造基础[M].东南大学出版社,2016.
[5]蔡光耀.机床夹具设计[M].机械工业出版社,1990.
[6]李澄.机械制图[M].第一版本.高等教育出版社,1996.
[7]周世学.机械制造工艺与夹具[M].北京理工大学出版社，2006.
[8]孙本绪.机械加工余量手册[M].国防工业出版社，1999.
[9]马贤智.实用机械加工手册[M].第一版本.辽宁科技出版社，2010.
[10]郑文虎.刀具材料和刀具的选用[M].国防工业出版社，2012.
[11]李河水，龚建国.数控加工编程与操作[M].机械工业出版社，2013.
毕业设计附录目录
1.机械加工工艺过程卡
2.机械加工工艺工序卡
3.零件图
4.装配图
5.专业翻译材料
