右端盖零件机械加工工艺及其夹具设计
摘要：机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。
这次设计的是端盖，有零件图、毛坯图、装配图各一张，机械加工工艺过程卡片和与所设计夹具对应那道工序的工序卡片各一张。首先我们要熟悉零件，题目所给的零件是端盖。了解了端盖的作用，接下来根据零件的性质和零件图上各端面的粗糙度确定毛坯的尺寸和机械加工余量。然后我们再根据定位基准先确定精基准，后确定粗基准，最后拟定端盖的工艺路线图，制定该工件的夹紧方案，画出夹具装配图。
关键词：机械制造工艺；夹具设计
Understanding of mechanical manufacturing process
Abstract:Machinery Manufacturing Technology curriculum design is finished we learn all the basic course of the University, technology and the most basic course after the specialized, which is our graduation project before conducting the various courses of study by an in-depth comprehensive review of the total, is also a Theory with practical training, therefore, in our four years of university life occupy an important position.
This is the cover design, parts map, rough map, one of the assembly, machining process with the card and the corresponding fixture designed by the procedures of the process of a card. First of all, we must familiar with the parts, the parts subject to the cover. Cover understanding of the role, followed in accordance with the nature of parts and components in the face of the map on the roughness of rough determine the size and mechanical Jiagongyuliang. According to another location and then we set the benchmark fine first base, established after the benchmark crude, finalizing the cover of the road map, the enactment of the workpiece clamping programme, to draw fixture assembly.
Keywords：manufacturing technology；grip design
第一章、绪论 10
1.1 课题提出 10
（1） 完成零件图 10
（2） 分析零件的结构工艺及工艺要求 10
（3） 分析零件，确定毛坯材料及其加工路线 10
（4） 计算零件工序所涉及的参数 10
（5） 设计配套钻夹具 10
第二章、端盖工艺设计 11
2.1端盖的用途 11
2.2端盖的技术要求 11
2.3分析端盖的工艺性 11
2.4确定端盖的生产类型 12
第三章、确定毛坯以及绘制毛坯简图 13
3.1选择毛坯 13
3.2毛坯的尺寸公差和机械加工余量 13
3.2.1公差等级 13
3.2.2尺寸公差及加工余量 13
3.2.3绘制毛坯简图 13
毛坯图 图1 14
第四章、拟定工艺路线 15
4.1定位基准的选择 15
4.1.1粗基准的选择 15
4.1.2精基准的选择 15
4.2确定表面加工方法 15
4.3划分加工阶段 15
4.4工序的集中与离散 16
4.5工序顺序的安排 16
4.5.1机械加工工序 16
4.5.2热处理工序 16
4.5.3辅助工序 16
4.6确定工艺线路 17
第五章、确定加工余量，工序尺寸和公差 18
第六章、切削用量，时间定额的计算 19
6.1切削用量的计算 19
6.2时间定额的计算 20
6.2.1基本时间t1的计算 20
6.2.2辅助时间ta的计算 20
6.2.3其他时间的计算 21
6.2.4单件时间taj的计算 21
第七章、夹具设计 22
7.1提出问题 22
（1） 怎样限制零件的自由度 22
（2） 怎样夹紧 23
（3） 夹具如何进行排削 23
（4） 夹具如何使用合理，便于装卸 23
7.2设计思想 23
7.3夹具设计 23
7.3.1定位分析 23
T d =0.011mm 23
7.3.2切削力及夹紧力的计算 23
Q ───手柄作用力 25
L ───手柄长度 25
7.3.3夹具操作说明 26
7.3.4确定导向装置 26
第八章、体会与展望 27
第九章、总结 28
第十章、致谢 29
第十一章、参考文献 30
s.r 施密德(Steven R.Schmid) 著 31
原文： 31
20.9 MACHINABILITY 31
20.9.1 Machinability Of Steels 31
20.9.2 Machinability of Various Other Metals 33
20.9.3 Machinability of Various Materials 34
20.9.4 Thermally Assisted Machining 35
20.9 可机加工性 35
1、 分的表面光洁性和表面完整性。 35
2、刀具的寿命。 35
3、切削力和功率的需求。 35
4、切屑控制。 35
20.9.1 钢的可机加工性 35
20.9.2 其它不同金属的机加工性 37
20.9.3 各种材料的机加工性 38
20.9.4 热辅助加工 39
1. 机械加工工艺过程卡 40
2. 机械加工工艺工艺卡 40
3. 机械加工工艺工序卡 40
4. 零件图 40
5. 夹具装配图 40
6. 夹具零件图 40
7. 开题报告 40
8. 专业翻译材料 40
9. 企业证明 40
10. 毕业设计（论文）指导记录表 40
11. 毕业答辩评审表 40
无锡职业技术学院毕业论文(设计)中期检查表（学生用表） 41
零件图 43
毛坯图 44

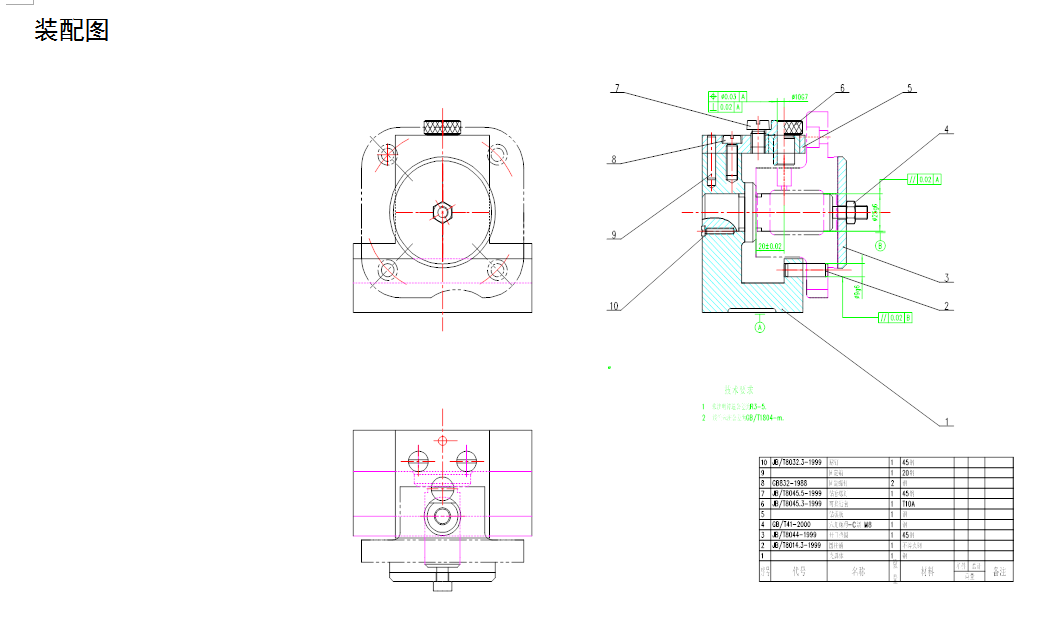

装配图 45
夹具体 46
参考文献
[1]孟少农主编.机械加工工艺手册.机械工业出版社，1991
[2]李益民主编.机械制造工艺设计简明手册.机械工业出版社，1993
[3]崇 凯主编.机械制造技术基础.化学工业出版社，1993
[4]王绍俊主编.机械制造工艺设计手册.机械工业出版社，1987
[5]黄如林主编.切削加工简明实用手册.化学工业出版社，2004
[6]薛源顺主编.机床夹具设计.机械工业出版社，1995
[7]崇 凯主编.机械制造技术基础课程设计指南. 化学工业出版社，2006.12
[8]陈于萍，高晓康主编.互换性与测量技术.北京高等教育出版社，2005.
[9]司乃钧，许德珠主编.热加工工艺基础. 高等教育出版社，1991
[10]张龙勋主编.机械制造工艺学课程设计指导及习题.机械工业出版社，1999.11
[11]艾兴，肖诗纲主编.切削用量简明手册.机械工业出版社，2002
第一章、绪论
机械加工工艺是指按照给出的零件图，毛坯图等相关图纸来对给定毛坯进行机械制造。机械加工工艺流程是指机械制造的流程。端盖的用途很多，可以用来密封由此来存储物品。端盖在很多机械产品中都有出现。它的用途很广。现如今，机械制造工业已然是个庞大的工业，涉及领域广。生活中很多金属制的用品都离不开机械制造加工工业。机械加工工艺日趋成熟，给我们带来了高品质生活。与其对应的夹具设计也得到了发展。涌现更多更好更新鲜的夹具。当然，其主要目的还是协助机械加工顺利地进行。
1.1课题提出
端盖在很多机械产品中都有涉及，用来密封，储存等。而每个端盖规格，材料都不一样，则机械加工工艺也不一样，所以与其对应的夹具也不一样。所以这次毕业设计的内容是右端盖零件的机械加工工艺及其夹具设计。
而本次对于右端盖零件的机械加工工艺及其夹具设计的主要任务是：
（1）完成零件图
（2）分析零件的结构工艺及工艺要求
（3）分析零件，确定毛坯材料及其加工路线
（4）计算零件工序所涉及的参数
（5）设计配套钻夹具
第二章、端盖工艺设计
2.1端盖的用途
端盖主要用于零件的外部，起密封，阻挡灰尘的作用。它在机器中只是起到了辅助作用，对机器的稳定运行影响不是很大，在具体加工的时候，精度要求也不是很高，加工起来十分容易。
2.2端盖的技术要求
该端盖的各项技术要求如下表所示：
加工表面 尺寸偏差（mm） 公差及精度等级 表面粗糙度(um) 形位公差(mm)
端盖左端面 58 IT13 12.5 ↗ 0.03 B
端盖右端面 58 IT13 3.2 ↗ 0.03 B
方形端面 115X115 IT13 12.5 ↗ 0.03 B
端盖中心孔 φ250+0.03 IT8 3.2
φ14孔 φ14 IT10 12.5
φ10孔 φ100+0.03 IT9 6.3
φ9孔 φ9 IT13 12.5
φ4孔 φ4 IT13 12.5
φ75外表面 φ75-0.04+0.O1 IT9 3.2
R33弧 R33 IT13 12.5
