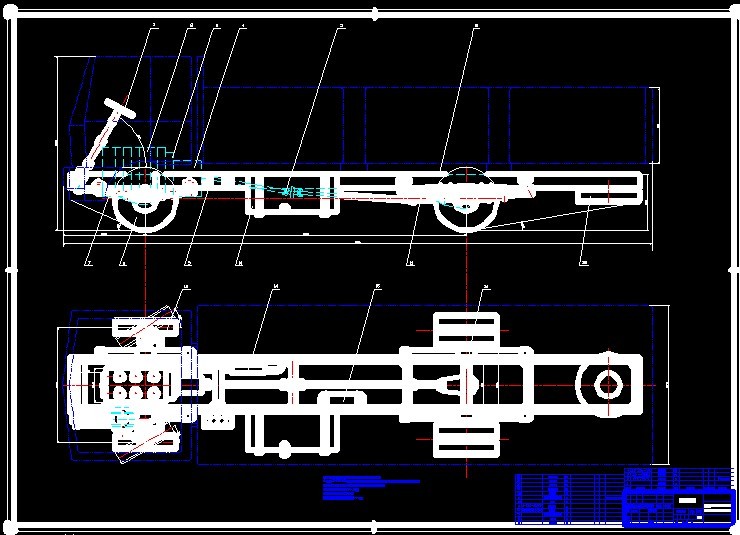

货车底盘布置的设计（说明书+CAD图纸）
1. 概述
汽车性能的优劣不仅取决于组成汽车的各部件的性能，而且在很大程度上取决于各部件的协调和配合，取决于总体布置；总体设计水平的高低对汽车的设计质量、使用性能和产品的生命力起决定性的影响。
汽车是一个系统，这是基于汽车只有如下属性而具备组成系统的条件：
① 汽车是由多个要素（子系统及连接零件）组成的整体，每个要素对整体的行为有影响；
② 组成汽车的各要素对整体行为的影响不是独立的；
③ 汽车的行为不是组成它的任何要素所能具有的。
由此，汽车具备系统的属性，对环境表现出整体性、一辆子系统属性匹配协调的汽车所具备的功能大于组成它的各子系统功能纯粹的、简单的总和、反之，如果子系统的属性因无序而相互干扰，即便是个体性能优良的子系统，其功能也会因相互扼制而抵消，功率循环、轴转向等就是这样的典型例子。
系统论所揭示的系统整体性和系统功能的等级性必然会映射到设计任务中来、用整体性来解释汽车设计的终极目标是整车性能的综合优化，道理是十分显然的、汽车设计任务的等级形态表现为：上位设计任务是确定下位设计任务要实现的目标，下位设计是实现上位设计功能的手段、上、下位体系可从总体设计逐级分至零件设计，总体设计无疑处于这种体系的最上位，设计子系统的全部活动必须在总体设计构建的框架内进行、子系统设计固然重要，但统揽全局、设计子系统组合和相互作用体系规则的总体设计对汽车的性能和质量的影响更加广泛、更为深刻。
1.1 整车总布置设计的任务
(1) 从技术先进性、生产合理性和使用要求出发，正确选择性能指标、质量和主要尺寸参数，提出总体设计方案，为各部件设计提供整车参数和设计要求；
(2) 对各部件进行合理布置和运动校核；
(3) 对整车性能进行计算和控制，保证汽车主要性能指标实现；
(4) 协调好整车与总成之间的匹配关系，配合总成完成布置设计，使整车的性能、可靠性达到设计要求。
1.2 设计原则、目标
（1） 汽车的选型应根据汽车型谱、市场需求、产品的技术发展趋势和企业的产品发展规划进行。
（2）选型应在对同类型产品进行深入的市场调查、使用调查、生产工艺调查、样车结构分析与性能分析及全面的技术、进行分析的基础上进行
（3）应从已有的基础出发，对原有车型和引进的样车进行分析比较，继承优点，消除缺陷，采用已有且成熟可靠的先进技术与结构，开发新车型。
（4）涉及应遵守有关标准、规范、法规、法律，不得侵犯他人专利。
（5）力求零件标准化、部件通用化、产品系列化。
1.3汽车设计过程
(1)调查研究与初始决策：选定设计目标，并制定产品设计工作及方针原则。
(2)总体方案设计：根据所选定的目标及对开发目标制定的工作方针、设计原则等主导思想提出整车设想，即概念设计（concept design）或构思设计。
(3)绘制总布置草图，确定整车主要尺寸、质量参数与性能以及各总成的基本形式。
(4)车身造型设计及绘制车身布置图：绘制不同外形、不同色彩的车身外形图；制作相应的造型的1：5整车模型；从中选优后，再制作1：5或1：1的精确模型。
(5) 编写设计任务书；
(6) 汽车总布置设计；
(7) 总成设计；
(8) 试制、试验、定型。
2. 整车型式的选择
根据设计原则，目标和用户的需求特点，整车设计人员要提出被开发车型的整车型式方案，主要包括以下几部分：
(1)发动机的种类和型式；
(2)轴数和驱动型式；
(3)车头和驾驶室的型式及与发动机、前轴(轮)的位置关系；
(4)轮胎的选择。
2.1发动机的种类和型式
对于发动机的种类和型式，在现代汽车上主要选用汽油机和柴油机，用其它燃料或其它种类的发动机，可根据车型的需要进行选取。
发动机的型式有直列式、V型和对置式等。冷却方式有水冷和风冷。
因此要根据具体车型的使用条件和布置上的结构需要，而选择不同种类和型式的发动机。
2.2汽车的轴数和驱动型式
不同类型的汽车有不同的轴数和驱动型式，这主要根据使用条件、用途、工厂的生产条件、制造成本及公路的轴荷限值等因素进行选择。
最常用的是两轴、后驱动4×2式汽车，其中轿车还可以采用4×2前驱动式结构。对于一般总重小于 19t的汽车，都采用4×2后驱动的布置型式(前驱动的轿车除外)，因为这种汽车结构简单、布置合理、机动性好、成本低、适合于公路使用，是—种典型的、成熟的结构型式。
随着汽车载重量的增加，各相关总成也要相应的加大，汽车的自重也要增加，这样会造成4×2式的汽车单轴的负荷增加，以致于超过公路、桥梁所规定的承载限值(公路允许单轴负荷为13t，双后轴负荷为24t)。为解决此矛盾，一般采用增加汽车轴数的办法来减少单轴的负荷，如从4×2变成6×2、6×4、8×4，如果想增加驱动能力，提高越野通过性能，可以采用4×4、6×6、8×8等增加前驱动型式的结构，同时也可提高载重量。
采用增加轴数的办法，可以提高载重量而不增加单轴负荷，同时还不会增加车箱底板的离地高度，提高通用化、系列化水平，便于生产、降低生产成本等。所以汽车厂家多年来一直都采用这种办法变型出更多品种的汽车。
根据设计要求，本次设计的ZNZ1091中型货车的轴数为两轴，所选的驱动形式为4×2（后轮为双后轮）的布置形式。
