MP3上壳的成型工艺性分析（说明书+CAD图纸）
（1） MP3上壳的原材料分析
MP3上壳的原材料采用的是丙烯腈－丁二烯－苯乙烯的共聚物，即ABS，该材料属通用性热塑性材料。
从使用性能上看，该塑料综合性能良好，冲击韧性、机械强度较高，尺寸稳定，耐化学性能强，绝缘性能良好。
从成型性能上看，该塑料为非结晶性材料，其成型性能好，流动性好，成型收缩率较小（通常为0.3～0.8）；比热容小，在料筒中塑化效率高；在模具中凝固较快，成型周期短。该材料对温度较敏感，宜采用高料温、高模温、较高注射压力注射；模具浇注系统对料流阻力较小，应注意选择浇口的位置和形式。
从用途上看，该塑料适用于制作一般机械零件，减摩耐磨零件、传动零件和电讯结构零件。
（2） MP3上壳的结构分析

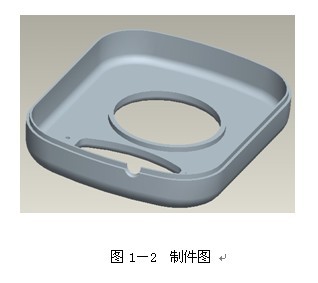

该塑件属于浅壳薄壁塑料制品，整体为矩形，四个侧边和顶面的边缘都进行了圆角处理。制件有一个较大的圆形通孔为按键圆盘安装孔；一个形状不规则的通孔为显示屏安装孔，16个直径为1.5mm的圆形通孔为喇叭的声音释放孔，较短侧面上的那个小孔为耳机插孔。制件的底面边缘有一截面形状不规则的扫描实体，截面的斜边与制件的高度方向上的夹角是3°，大的通孔处壁厚为2mm，高度3mm，制件其余处壁厚为1.7mm。制件的总高度10.25mm，长度90mm，宽度69mm。
（3）MP3上壳的尺寸精度分析
由于MP3上壳不是很精密的塑件，故采用中等的精度即可，查阅资料可知，对于塑料品种采用ABS的塑件中级精度的公差等级为4级[5]。
（4） MP3上壳的产品质量的分析
MP3上壳的表面要求没有缺陷、毛刺，内部不得有导电的杂质。
