连接板连续模零、部件模具设计
前 言
模具在汽车、拖拉机、飞机、家用电器、工程机械、动力机械、冶金、机床、兵器、仪器仪表、轻工、日用五金等制造业中，起着极为重要的作用，模具是实现上述行业的钣金件、锻件、粉末冶金件、铸件、压铸件、注塑件、橡胶件、玻璃件和陶瓷件等生产的重要工艺装备。采用模具生产毛坯或成品零件，是材料成形的重要方式之一，与切削加工相比，具有材料利用率高、能耗低、产品性能好、生产效率高和成本低等显著特点。
大学所学对于知识的海洋来说也许还不够说沧海一粟，但是对于具体的个人来说却是会算有很大收获的。此次毕业设计不仅是对自己所学的一次全面总结，而且是对我们所具备的综合能力的一次考查，更是我们将理论与实践相结合的实际运用前的一次实际应用。

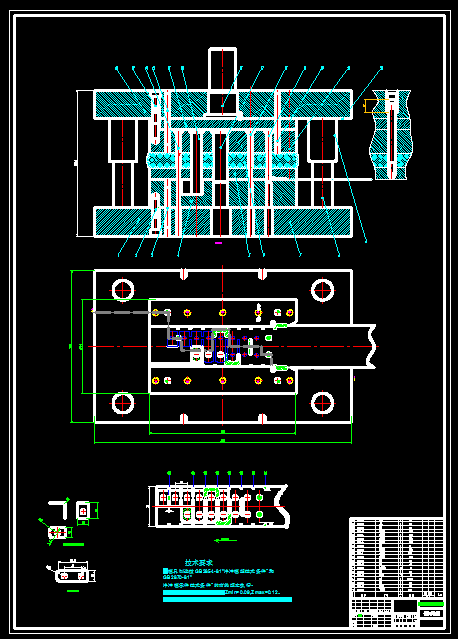

此次设计所依据的工件是在工厂实际进行生产的。在参观了工厂已采用的生产方式和生产设备、并在老师认真、耐心的指导下进行了此次设计。在对模具的经济性、模具的寿命、生产周期及生产成本等因素进行了全面仔细的分析下，我采用了一副冲孔-弯曲-落料连续模来实现工件生产的方案。为了高质量的完成此次设计我用了大量的时间和精力查阅了很多资料，包括《模具设计手册》、《模具设计大典》和《模具图册》等，相信对我以后在实际工作中的应用会有很大益处。
因我个人经验和水平有限，设计之中难免会存在不合理之处，请各位老师多多批评指正。
这次设计是在老师的精心指导和严格要求下完成的。老师的严谨求实的治学态度，待人以诚的宽广胸怀以及渊博的知识为我们树立了榜样。在此向他们致以最诚挚的谢意！
1 绪论
1.1 我国冲压模具业发展现状
改革开放以来，随着国民经济的高速发展，市场对模具的需求量不断增长。近年来，模具工业一直以15%左右的增长速度快速发展，模具工业企业的所有制成分也发生了巨大变化，除了国有专业模具厂外，集体、合资、独资和私营也得到了快速发展。浙江宁波和黄岩地区的“模具之乡”；广东一些大集团公司和迅速崛起的乡镇企业，科龙、美的、康佳等集团纷纷建立了自己的模具制造中心；中外合资和外商独资的模具企业现已有几千家。
近年许多模具企业加大了用于技术进步的投资力度，将技术进步视为企业发展的重要动力。一些国内模具企业已普及了二维CAD，并陆续开始使用UG、Pro/Engineer、I-DEAS、Euclid-IS等国际通用软件，个别厂家还引进了Moldflow、C-Flow、DYNAFORM、Optris和MAGMASOFT等CAE软件，并成功应用于冲压模的设计中。
以汽车覆盖件模具为代表的大型冲压模具的制造技术已取得很大进步，东风汽车公司模具厂、一汽模具中心等模具厂家已能生产部分轿车覆盖件模具。此外，许多研究机构和大专院校开展模具技术的研究和开发。经过多年的努力，在模具CAD/CAE/CAM技术方面取得了显著进步；在提高模具质量和缩短模具设计制造周期等方面做出了贡献。
例如，吉林大学汽车覆盖件成型技术所独立研制的汽车覆盖件冲压成型分析KMAS软件，华中理工大学模具技术国家重点实验室开发的注塑模、汽车覆盖件模具和级进模CAD/CAE/CAM软件，上海交通大学模具CAD国家工程研究中心开发的冷冲模和精冲研究中心开发的冷冲模和精冲模CAD软件等在国内模具行业拥有不少的用户。
虽然中国模具工业在过去十多年中取得了令人瞩目的发展，但许多方面与工业发达国家相比仍有较大的差距。例如，精密加工设备在模具加工设备中的比重比较低；CAD/CAE/CAM技术的普及率不高；许多先进的模具技术应用不够广泛等等，致使相当一部分大型、精密、复杂和长寿命模具依赖进口。
目 录
前 言 2
1 绪论 3
1.1 我国冲压模具业发展现状 3
1.2 我国冲压模具制造技术发展趋势 4
2 工艺方案和模具结构类型 7
2.1 产品零件图 7
2.2 工件工艺分析 7
2.3 工艺方案及模具结构类型 7
3 连续模设计 9
3.1 展开图计算 9
3.2 工件工艺分析 9
3.3 工艺方案及模具结构类型 9
3.4 排样设计 9
3.5 确定条料利用率 11
3.6 裁板方式 12
3.7 计算力 12
3.8 计算压力中心 14
4 连续模零、部件结构设计 15
4.1 凸、凹模结构设计 15
4.2 定位形式与结构设计 20
4.3 卸料结构设计 22
4.4 连续模导向、安装和有关零、部件 23
5 压力机选用与校核 27
6 模具装配 28
总 结 30
参考文献 31
致 谢 32
参考文献
[1] 吴诗惇主编 . 冲压工艺及模具设计 . 西安：西北工业大学出版社，2001.9
[2] 《模具设计与制造技术教育丛书》编委会编 . 模具结构设计 .北京：机械工业出版社，2003.10
[3] 钟毓斌主编 . 冲压工艺与模具设计 . 北京：机械工业出版社，2000.5
[4] 中国机械工程学会,中国模具设计大典编委会编 . 中国模具设计大典:第3卷,冲压模设计 . 南昌:江西科学技术出版社,2003.1
[5] 刘朝儒，彭福荫，高政一主编 .—4版 . 机械制图 . 北京：高等教育出版社，2001.8
[6] 张代东主编 . 机械工程材料应用基础 . 北京：机械工业出版社，2001.6
[7] 刘心治主编 . 冷冲压工艺及模具设计 . 重庆：重庆大学出版社，1995.4
[8] 孙凤勤主编 . 模具制造工艺与设备 . 北京：机械工业出版社，1999.10
