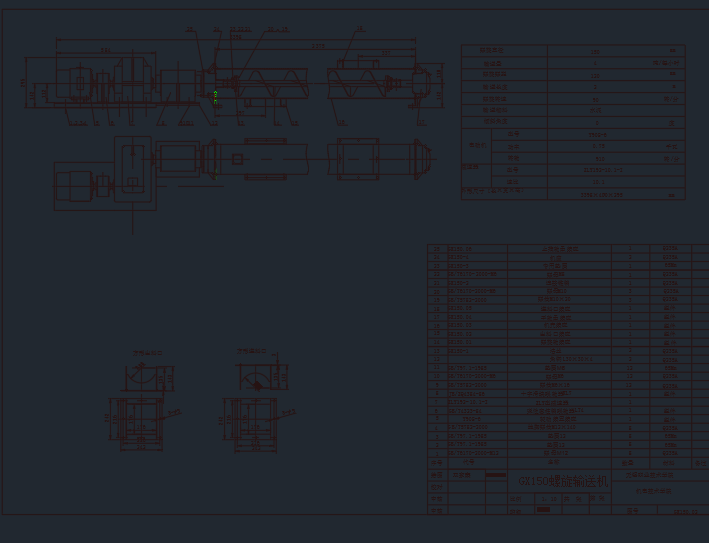

GX150螺旋运输机的设计（说明书+cad图纸全套）
摘 要
螺旋运输机是利用电机带动螺旋回转,推移物料以实现运输目的的机械,它能水平、倾斜或垂直运输,具有结构简单、横截面积小、密封性好、操作方便、维修容易、便于封闭运输等优点。本课题重点研究在与驱动装置的合理选择、执行装置的合理进给对螺旋运输的效率,稳定,安全性提高的作用。
本次毕业设计是关于运输机的设计。首先对运输机作了简单的概述；接着分析了运输机的选型原则及计算方法；然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计；接着对所选择的运输机各主要零部件进行了校核。普通型运输机由六个主要部件组成：传动装置、机尾和导回装置、中部机架、拉紧装置以及胶带等，最后简单的说明了运输机的安装与维护。
关键词：螺旋运输机；运输系统； 选型设计；主要部件
Abstract
Screw conveyor is the use of motor driven rotary screw, the passage of materials in order to achieve the purpose of transportation machinery, it can level, tilt or vertical transmission, a simple structure, small cross sectional area, sealing, and easy to operate, easy maintenance, facilitate closure transportation and other advantages. Focus on the issue and drive in a reasonable choice. Drive screw conveyor to the reasonable efficiency, stability, security, the improvement of the role.
The design is a graduation project about the conveyor. At first, it is introduction about the conveyor. Next, it is the principles about choose component parts of conveyor. After that the belt conveyor abase on the principle is designed. Then, it is checking computations about main component parts. The ordinary conveyor consists of six main parts: Drive Unit, Jib or Delivery End, Tail Ender Return End, Intermediate Structure, Loop Take-Up and Belt. At last, it is explanation about fix and safeguard of the belt conveyor.
Key words：screw conveyor； delivery system；type design；main parts
目 录
第1章 螺旋运输机介绍 1
1.1 毕业设计的目的 1
1.2 毕业设计的任务 1
1.2.1 设计条件 1
1.2.2 设计内容 1
1.2.3 设计要求 1
1.3 螺旋运输机的基本现状 2
1.4 螺旋运输机的工作原理及特点 2
1.5 螺旋运输机的发展历史及趋势 3
1.5.1 螺旋运输机的发展历史 3
1.5.2 螺旋运输机的发展趋势 4
1.5.3 螺旋运输机的应用范围 4
1.6 螺旋运输机的研究现状 5
第2章 螺旋运输机的设计与参数选用 6
2.1 产品特点 6
2.2 主要部件结构特点 6
2.3 螺旋运输机的具体设计 6
2.4 螺旋运输机的选型 7
2.4.1 螺旋运输机的设计计算 9
2.4.2 螺旋运输机外形长度组合 14
2.4.3 螺旋运输机进出料口装置 14
第3章 减速器和电动机设计 15
3.1 电动机设计 15
3.1.1 选择电动机类型 15
3.1.2 选择电动机的容量 15
3.1.3 确定电动机转速 15
3.1.4 计算传动装置的总传动比iΣ并分配传动比 16
3.1.5 计算传动装置各轴的运动和动力参数 16
3.2 传动件设计 17
3.2.1 减速器内部传动件的设计 17
3.2.2 各轴轴径设计 23
第4章 螺旋运输机的安装使用及维护 28
4.1 螺旋运输机安装技术条件 28
4.2 螺旋运输机的使用与维护 29
结论与展望 31
致 谢 32
参考文献 33
第1章螺旋运输机介绍
1.1毕业设计的目的
通过本次毕业设计，我们能够达到以下目的：
1.1 培养我们综合运用和巩固扩展所学知识，提高理论联系实际的能力；
1.2 培养我们收集、阅读、分析和运用各种资料，手册等科技文献的能力；
1.3 使我们更加熟练的运用AUTOCAD、Word 等计算机办公软件，提高计算机辅助设计的能力；
1.2毕业设计的任务
1.2.1设计条件
1、运输物料为干燥煤粉，粉状物体无磨琢性。
2、干燥大米松散系数 =0.8。
3、物料阻力系数 =1.9
4、所设计的运输机要结构简单，便于装卸，检修。
5、能够提高加工效率，减轻劳动强度。
1.2.2设计内容
1、设计方案的选择与计算
2、总体结构的设计，成套图纸及说明书。
1.2.3设计要求
1.能保证所生产干燥大米的运输
保证及时运输干燥大米是必须首先满足的要求。干燥大米的产量为每小时20 t,保证干燥大米运输的关键，就在于正确选定螺旋直径、合适的电机和减速器。
2.干燥大米进行倾斜角度为0°运输
干燥大米的运输为倾斜角度为0°运输，运输距离为10m,其中没有转弯和方向的改变。
3.要有合适的螺旋转速
为避免出现物料被螺旋叶片抛起而无法运输的现象，螺旋转速应小于某一极限转速。
4.能提高生产效率，降低成本
5.操作方便、省力和安全
6.有良好的结构工艺性
1.3螺旋运输机的基本现状
螺旋运输机是一种常用的不具有挠性牵引构件的连续运输机械，是现代化生产和物流运输不可缺少的重要机械设备之一。它的广泛应用对于减轻繁重的体力劳动，提高劳动生产率，实现物料运输过程的机械化和自动化，都具有重要的现实意义。
现在，螺旋运输机已经成为合理组织成批生产和机械化流水作业的基础，是现代化生产的重要标志之一。在我国现代化的发展和各工业部门机械化水平、劳动生产率的提高中，螺旋运输机将发挥更大的作用。
1.4螺旋运输机的工作原理及特点
螺旋运输机利用带有螺旋叶片的螺旋轴的旋转，使物料产生沿螺旋面的相对运动，物料受到料槽或运输管壁的摩擦力作用不与螺旋一起旋转，从而将物料轴向推进，实现物料的运输。在水平螺旋运输机中，料槽的摩擦力是由物料自身重力引起的；而在垂直螺旋运输机中，运输管壁的摩擦力主要是由物料旋转离心力所引起的。
螺旋运输机具有以下特点：
1．结构比较简单，成本较低。
2．工作可靠，维护管理简便。
3．尺寸紧凑，断面尺寸小，占地面积小。在港口的卸车卸船作业中易进出舱口、车厢。
4．能实现密封运输，有利于运输易飞扬的、炽热的及气味强烈的物料，可减小对环境的污染，改善港口工人的作业条件。
5．装载卸载方便。水平螺旋运输机可在其运输线路上的任一点装载卸载；对垂直螺旋运输机配置相对螺旋式取料装置可具有优良的取料性能；利用与物料堆直接接触的螺旋轴具有自动取料的能力可作为港口其他类型卸船机械的取料装置。
6．能逆向运输，也可使一台运输机同时向两个方向运输物料，即集向中心或远离中心。
7．单位能耗较大。
8．物料在运输过程中易于研碎及磨损，螺旋叶片和料槽的磨损也较为严重。
