石家庄市某加工车间屋盖设计
1 设计资料
1.1设计的目的和意义
毕业设计是对我们大学所学知识的一个检测，也是大学学习中最为重要的一个环节，有着其不可替代的地位，它的重要性和必要性将会未来的实际工作中体现出来。要求我们将自己大学所学到的知识进行熟练应用，同时还要做到理论联系实际。
随着历史的发展，我们很容易发现结构设计有了非常明显的发展，由于网架结构具有刚度大、施工安装简便以及重量轻的特点，网架结构被广泛的应用起来。此次毕业设计我的做的课题为加工车间屋盖设计，在设计过程中主要运用大学期间学到的各项知识，并利用CAD、MST等相关软件进行相关的绘图和计算，使其满足对日常工作的各种需求。通过这个过程我不仅能学到设计相关的知识，发现自身的不足，还能进一步的了解网架结构的特点和设计方法。此次毕业设计对我以后的学习和工作有很大的帮助。
1.2工程概况
石家庄市某加工车间屋盖，建筑面积为1575m2(35m×45m)，此次设计根据《空间网格技术规程》JGJ 7-2010可以采用正放四角锥网架。屋盖下部结构为框架结构，网架周边支承在钢筋混凝土框架梁上，顶梁宽度为350mm。
本网架结构沿短跨方向形成5%的坡度进行排水，沿长跨方向搭设檩条，采用聚苯夹芯保温，在檩条上铺设彩钢夹芯板。
1.3设计基本条件
1.3.1设计等级要求
网架结构的防火等级和耐久等级均为二级。
1.3.2抗震设防烈度
该工程所在地区的抗震设防烈度为7度。
1.3.3气象条件
⑴温度：最热月平均温度26.6OC，最冷月平均温度-4.1OC，夏季极端最高温度43.3OC(1955年7月23、24日)，冬季极端最低温度-22.4OC（1970年1月4日）。
⑵相对湿度：年平均湿度63%，最热月平均相对湿度76-80%。
⑶主导风向：1、8、11月盛行北风和西南风，其它各月盛行西南风，基本风压为0.4kN/m2。
⑷雨雪条件：年平均降雨量566.6mm，日最大降雨强度1856mm/日，最大积雪深度230mm。
2 结构选型及初步设计
2.1网架结构的选型

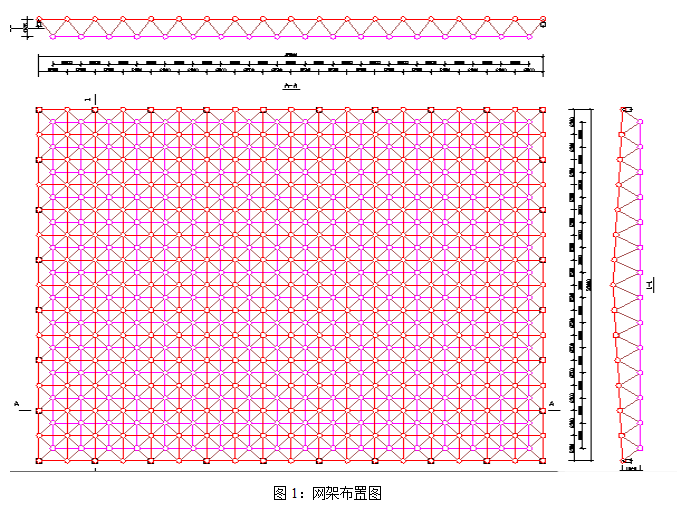

网架结构选型应遵循经济、安全、美观的设计原则，能够充分发挥结构良好的受力性能，并且能够满足建筑的日常工作的使用要求以及使用者的要求。本工程中，网架结构的支承方式为周边支承，网架的长短边之比35/45=1.29，其平面接近方形，通过满应力优化设计比较，宜选择正放四角锥网架。
2.2网格尺寸和网架高度
根据数值计算和工程经验，当网架短向跨度为L2=30m时,短向网格尺寸应当取为（1/11～1/14）×L2。考虑屋面板布置，短向网格数取为14，网格尺寸为35/14=2.5m。
长向网格数取为18，网格尺寸为45/18=2.5m。
目录
石家庄市某加工车间屋盖设计 1
1 设计资料 1
1.1设计的目的和意义 1
1.2工程概况 1
1.3设计基本条件 1
1.3.1设计等级要求 1
1.3.2抗震设防烈度 2
1.3.3气象条件 2
2 结构选型及初步设计 2
2.1网架结构的选型 2
2.2网格尺寸和网架高度 2
2.4网架的屋面排水 4
3 网架结构的计算 4
3.1网架结构上的作用 4
3.1.1静荷载 4
3.1.2活荷载 5
3.1.3温度变化作用与地震作用 5
3.1.4荷载组合 5
3.2杆件的内力计算与输出 6
4 网架结构的杆件设计 16
4.1杆件材料与截面形式 16
4.2网架杆件的计算长度 16
4.3网架杆件的容许长细比 16
4.4网架杆件的最小截面尺寸 17
4.5杆件截面的计算与选择 17
5 网架结构的节点设计 20
5.1节点类型的选择 20
5.2球体直径验算 20
5.3球体承载力验算 21
6 挠度验算 23
6.2挠度验算 23
7 支座设计 27
7.1.底板尺寸的确定 27
7.2支座底板尺寸的确定 28
7.3支座顶管的设计计算 28
8 檩条设计 28
8.1檩条的类型 28
8.2檩条的布置 28
9 设计成果 28
10 设计参考资料 29
参考资料
（1）、《钢结构设计规范》（GB50017—2014） 中国建筑工业出版社 2014年
（2）、《钢结构工程施工与验收规范》 (GB50205—2001） 中国建筑工业出版社 2001年
（3）、《钢网架结构验收标准》 (JGJ75.3—91) 中国建筑工业出版社 1991年
（4）、《网架结构工程质量检验评定标准》 (JGJ78—1991) 中国建筑工业出版社 1991年
（5）、《空间网络结构技术规程》（JCJ17—2010） 中国建筑工业出版社 2010年
（6）、《结构力学教程Ⅰ》 苏振超等 西安交通大学出版社 2013年
（7）、《结构力学教程Ⅱ》 苏振超等 西安交通大学出版社 2013年
（8）、《钢结构》 沈祖炎等 中国建筑工业出版社 2005年
