途观的车载网络系统的检修
摘 要：介绍了途观车载网络CAN总线技术在汽车上的应用，以及CAN总线出现的故障及检测和维修方法，就像汽车电子技术在20世纪70年代引入集成电路、80年代引入微处理器一样，现在数据CAN总线技术的引入也将是汽车电子技术发展的一个里程碑。随着电子、程控技术、集成电路及单片机在汽车上的应用，汽车的大多数部件控制由传统的机械控制逐步转变为现在的电子、程控控制，如电控燃油喷射发动机、自动变速器、电子转向和防盗系统等的控制。技术的进步，控制精度的提高，这就使得汽车上的控制单元数目增加，控制单元数目增加后导致线束增多、电路复杂、质量大、成本高、故障多、维修困难，为了减少线束、减少成本、优化结构，必须采用一种线束少、信息传输快、可控性强的信息传递系统。因而，一种新型的信息传递技术CAN总线技术产生了。
关键词：CAN总线；汽车；
Repair in vehicle network system the Tiguan
Abstract: This paper introduces the application of the Tiguan vehicle network of CAN bus technology in the automobile, and the CAN bus faults and detect and repair methods, like the automobile electronic technology into the integrated circuit, in twentieth Century 70's 80's introduced the microprocessor, now the introduction of data of CAN bus technology will also be a milepost development of automotive electronics technology. With the application of the integrated circuit and single chip microcomputer, electronic, programmable control technology in automobile, most parts of the car is controlled by the mechanical control of traditional gradually into the present electronic, programmable control, such as the control of electronic control fuel injection engine, automatic transmission, electronic steering and anti-theft system etc.. The progress of technology, the control precision is improved, which makes the number of control unit on vehicles increase, the control unit causes increased, increasing the number of the wire harness circuit complexity, quality, high cost, failure, repair is difficult, to reduce the wiring harness, reduce cost, optimize the structure, we must adopt a harness, information transmission speed, strong controllability of the information transmission system. Therefore, a kind of new information transmission technology of CAN bus technology has produced.
Keywords: CAN bus; automobile;
第一章 车载网络概述
1.1车载网络的概述
随着汽车电子技术的不断的发展，车辆上的电控系统的数量不断地增多，而且功能也越来越复杂。如果仍采用传统的布线方式，即每一个电脑都要与多个传感器、执行器之间通信，将导致汽车上电线数目急剧增加。
电控系统的增加虽然增加了汽车的动力性、经济型和舒适性，但随之增加的复杂的电路也降低了汽车的可靠性，增加量维修的难度.特别是近年来，越来越严格的安全、环保技术法规和用户苛刻的个性化使用要求，使得制造商不得不依赖电子技术不断改进其产品的性能，可以说汽车技术所取得的每一项进步都离不开电子技术在汽车上的应用。早期汽车内部的传感器、控制器和执行器之间的通讯沿用点对点的连线方式，连成复杂的网状结构。
随着汽车内部电控系统的日益复杂，以及对汽车内部控制功能单元相互之间通讯能力要求的日益增长，采用点对点连线，就需要大把的线束，这种传统构建汽车内部通讯的方式在电线布置、可靠性以及重量等方面都给汽车的设计和制造 带来了很大的困扰，电子控制系统间的数据通讯变得越来越重要。因此围绕减少车内连线，实现数据的共享和快速交换，同时提高可靠性等方面，在快速发展的计算机网络基础上，实现了以分布式控制单元为基础构造的汽车电子网络系统。汽车网络是指借助双绞线、同轴电缆或光纤等通讯介质，将车内众多的控制模块（或节点）联结起来，使若干的传感器、执行机构和 ECU 公用一个公共的数据通道，通过某种通讯协议，在网络控制器的管理下共享传输通道和数据。
汽车网络最开始出现在当时的高档豪华汽车上，也缺少相应的标准化的通讯协议的支持。随着越来越复杂、精密的功能单元被委托给外部供应商生产，汽车制造商开始从定义各自的专门协议发展到采用整个业界范围内认可的标准化通讯协议，提供了不同供应商的产品进行系统集成的可能性，使汽车网络迅速进入主 流车型，到今天车载电控系统的网络已经成为现代车辆中至关重要的部分，在我国也已形成研究和开发使用的热潮。汽车网络减少了线束的使用，改善 了系统的灵活性，通过系统的软件可以实现系统功能的变化,消除了冗余传感器，实现了数据共享，也提高了对系统故障的诊断能力。可以说一辆车就 是一个网络，汽车的智能化也是在网络基础上才能实现，网络还把汽车的行驶状态参数传送到显示屏上，司机可一目了然，大大方便了驾驶。

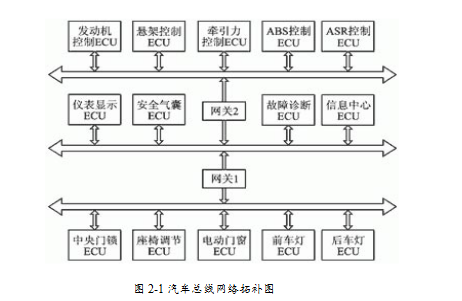

汽车局域网即是多台计算机共用一条传输线， 按照国际上普遍接受的美国汽车工程师协会 SAE提出的关于汽车网络的划分，汽车内部的网络可以分为 A 类（通讯速率<10kb/s 的低速网络，主要应用于电动门窗、座椅调节、灯光照明等系统）、B 类（通 讯速率在 10 kb/s～125 kb/s 之间的中速网络，主要应用于电子车辆信息中心、故障诊断、仪表显示 等系统）、C 类（通讯速率在 125 kb/s～1Mb/s 之间 的高速网络，用于实时控制，主要用于悬架、发动 机、ABS 等系统）和 D 类（通讯速率在 1Mb/s 以 3 上，用于车内的多媒体网络）。 汽车电子设备的工作环境相当恶劣，除能耐受宽范围的环境温度（－40℃～125℃或更高）外，还 要耐受较强的机械振动、冲击及化学品腐蚀，此外设计中要特别考虑的是电磁兼容问题，随着移动电 话、无线寻呼、卫星通信等无线电设备的普及应用 以及汽车自身的点火系统、各种电机等产生的干扰， 汽车的电磁环境日趋复杂恶劣。这些干扰通过网络 传入某控制系统，可能会引起 ECU 的误判断、产生 误动作（如汽车的安全气囊在行驶过程中突然受到 干扰触发,就会造成很严重的事故），同时也要避免 电信号产生辐射干扰。因此汽车网络工作的可靠性 较一般计算机网络要高的多，它是提高汽车可靠性 和安全性的重要保证。
目 录
1.毕业论文设计..............................................3
2.第一章 车载网络概述.......................................3
1.1 车载网络的概述...................................3
1.2车载网络分类.....................................5
第二章途观车载网络的特点、分类和工作原理..................7
2.1 途观车载网络的特点...............................7
2.2 途观车载网络的分类...............................8
2.3途观车载网络的工作原理............................10
第三章途观车载网络系统的诊断与维修........................13
3.1途观车载网络系统的诊断...........................13
3.2途观车载网络系统的检修...........................15
第四章典型故障案例分析....................................17
3.总结与展望................................................20
4.参考文献..................................................21
参考文献
[1] 王箴．CAN总线在汽车中应用[N]．中国汽车报．2004
[2] 李刚炎，于翔鹏．CAN总线技术及其在汽车中的应用．中国科技论文在线．
[3] 李东江，张大成．汽车车载网络系统原理与检修．北京：机械工业出版社．2005
