基于CATIA的汽车悬架测试与研究

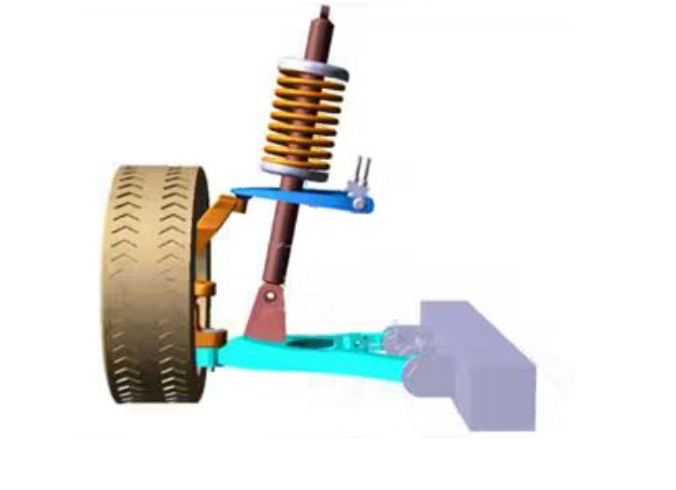

摘 要：本文研究现代化乘用车的悬架系统。该悬架结构，包括端轴、上控制臂、下控制臂、弹簧和减震器等部分。利用CATIA软件建立了整车及悬架系统的三维模型，并进行仿真和分析，预测车辆在不同工况下的运动响应及力学行为。利用CATIA测试了乘用车的三维几何模型。根据实际尺寸参数构建车架、悬架、轮胎等部件的几何特征。基于ADAMS软件，建立悬架运动学模型与整车动力学模型。设置车辆工况参数，对车辆在不同条件下的工况进行运动仿真，分析车辆运动状态。对仿真结果进行对比分析，评估悬架系统的动态响应与结构强度是否满足要求。必要时修改悬架参数，如弹簧刚度和减震器阻力，直至优化。
本文采用CATIA软件对悬架系统进行建模与数字化测试，并应用ADAMS动力学仿真软件对悬架系统进行性能测试和研究。通过对不同悬架系统的比较测试，可以提供优化悬架系统测试的科学依据，从而实现降低车辆磨损的目标。
关键词：汽车悬架；测试与研究；CATIA；AMDMS
Testing and Research of Automotive Suspension Based on CATIA
Abstract：The suspension system of modern passenger vehicles was studied in this research. The suspension structure included components such as the axle, upper control arm, lower control arm, spring, and shock absorber. A three-dimensional model of the entire vehicle and the suspension system was built using CATIA software, and motion simulation and elastic simulation analysis were conducted to predict the vehicle's motion response and mechanical behavior under different operating conditions. The three-dimensional geometric model of the passenger vehicle was tested using CATIA software. The geometric characteristics of components such as the chassis, suspension, and tires were constructed based on actual size parameters. The suspension's kinematic model and the vehicle's dynamic model were established using ADAMS software. Vehicle operating condition parameters were set, and motion simulation was performed to analyze the vehicle's motion status under different conditions. The simulation results were compared and analyzed to evaluate whether the dynamic response and structural strength of the suspension system met the requirements. If necessary, suspension parameters such as spring stiffness and shock absorber resistance were adjusted until optimization was achieved.
In this study, the suspension system was modeled and digitally tested using CATIA software, and the performance of the suspension system was tested and researched using ADAMS dynamic simulation software. By comparing and testing different suspension systems, scientific evidence for optimizing suspension system testing could be provided, thereby achieving the objectives of reducing vehicle wear.
Keywords: Automobile suspension, Testing and Research, CATIA , AMDMS
目 录
第1章 绪 论 1
1.1 课题研究的背景 1
1.2课题研究的目的和意义 1
1.3 课题研究的主要内容 2
第2章 汽车悬架 3
2.1 汽车悬架概念 3
2.1.1 汽车悬架简介 3
2.1.2 汽车悬架的构成 3
2.2汽车弹簧的主要性能 4
2.2.1刚度 4
2.2.2承载能力 5
2.2.3 衰减性能 5
2.2.4汽车悬架弹簧的变形能 6
2.3 汽车悬架弹簧的分类 6
2.3.1螺旋弹簧 6
2.3.2钢板弹簧 7
2.3.3空气弹簧 8
2.3.4液压弹簧 9
2.4汽车悬架弹簧材料分析 10
2.4.1选择弹簧材料 10
2.4.2合金钢 11
2.5理论和工程测试 12
2.6理论测试分析 13
2.6.1其悬架质量参数 13
2.6.2弹簧尺寸的参数 13
2.6.3弹簧参数 14
第3章 螺旋弹簧建模 15
3.1 CAD技术发展及现状 15
3.2 CATIA软件介绍 16
3.3 CATIA建模 17
3.4 CATIA软件螺旋弹簧建模 18
第4章 基于ADAMS的仿真与验证 21
4.1虚拟样机技术 21
4.2 ADAMS介绍 21
4.3汽车悬架弹簧的结构分析 22
4.4悬架系统弹簧的仿真分析 23
第5章 螺旋弹簧的测试与优化 26
5.1测试优化理论 26
5.2测试优化的概念和类型 26
5.2.1优化测试的概述 26
5.2.2确立优化的条件 27
5.2.3对弹簧刚度进行优化 27
第6章 经济性成本分析 29
6.1降低试验成本 29
6.2减少试验周期 29
6.3提高研发效率 29
6.4节约人工成本 29
第7章 总结与展望 31
7.1总结 31
7.2展望 31
参考文献 33
致 谢 35
本文主要探讨了汽车悬架螺旋弹簧的测试与研究。首先，介绍了汽车弹簧的三种主要分类:螺旋弹簧、钢板弹簧和空气弹簧，以及弹簧的性能指标。然后，论述了CAD技术的发展历史和应用现状，尤其是在我国的发展。
本文采用CATIA软件对螺旋弹簧进行三维建模，包含理论计算和工程测试。通过ADAMS软件对螺旋弹簧的三维模型进行动力学仿真和验证。同时，介绍了优化测试的概念和类型，提出了对螺旋弹簧优化测试的思路。CATIA具有强大的三维建模能力，可以快速构建复杂的汽车悬架三维模型。有限元仿真模块可以准确高效地分析悬架的工作性能。通过优化关键结构参数可以获得更优的悬架结构，实现轻量化和性能提高。
基于CATIA建模，利用ADAMS进行多体系统建模和虚拟运动仿真，可以高效准确地预测悬架的执行器力和运动轨迹。通过优化关键参数如刚度和阻尼，可以获得更平稳的悬架响应特性，提高车辆操控性和乘坐舒适性。因此，基于CATIA的测试方法可以减少汽车悬架研发过程的工作量，缩短开发周期，提高测试质量。它有效实现了理论分析、仿真计算与结构优化的有机结合，为汽车悬架的测试和制造提供了系统和全面的技术支持。ADAMS的虚拟试验方法可以快速评估和筛选测试方案，实现从理论到虚拟和实际相结合的一体化测试流程。
尽管汽车悬架结构的复杂性仍需扩充三维模型库、完善材料数据库、提高计算速度与精度，并与实际路试结果进行对比，但本论文通过CAD建模、ADAMS仿真与优化测试等手段，对汽车悬架螺旋弹簧进行了全面而深入的研究，具有一定的参考价值。
CATIA软件提供的一致化操作平台和集成化功能模块，可以实现虚拟样机建模、多体动力学仿真、结构优化等工程研发工作的有机结合，相互验证，并行开展。这可以较大幅度降低试验成本，缩短研发周期，提高工作效率，节省人工费用，具有较高的经济性。
虚拟仿真技术的应用可以带来较高经济效益，但也面临软件应用技能与人才培养的挑战，这需要一定的投入与过程。要在项目研发中实现最佳成本效益，需要综合考虑技术手段与团队能力，采取切实可行的解决方案。这需要管理层对新技术与人才的准确认识与科学决策。
随着计算机技术的发展，虚拟仿真软件的功能不断加强，成本不断降低。这必将推动汽车悬架的测试与研究在更大范围和更深层次上采用虚拟仿真技术，逐步取代传统的试验研究方法，成为主导技术与手段。高校及企业需要加强对汽车测试、仿真及项目管理方面的人才培养。这是发挥虚拟仿真技术优势的基础，也是其产生较大经济效益的关键保证。加强学科交叉与合作，有利于新技术的推广应用。
但技术的发展离不开人才的培养，管理的支持和高校的作用。要推动这一技术取得较大进步，需要高校与企业共同努力:加强相关人才培养;管理层作出正确决策;加强学科交叉与合作。这是本领域技术水平持续提高与获得较高经济效益的重要保障。这也需要高校在人才培养与科技交流上发挥更大作用，为汽车工业的技术进步与发展提供智力支持。
参考文献
[1]来鑫,郑岳久,张振东等.基于虚实结合的汽车悬架教学实验平台开发及理实一体的教学方法实践[J].实验科学与技术, 2023, 21(02): 71-76.
[2]邹喜红,陈袁莉,袁冬梅等.汽车悬架参数实测载荷谱识别方法[J].重庆理工大学学报(自然科学),2022,36(12):33-40.
[3]孙萌,姜周华,李阳等.汽车悬架用弹簧钢55SiCr制备技术的研究进展[J].中国冶金,2022,32(10):25-37.
[4]郑钟名.汽车悬架系统选型与性能分析[J].环境技术,2022,40(03):169-172.
[5]高卉.某型汽车前悬架运动学分析及参数优化[J].农业装备与车辆工程,2023,61(04):177-181.
[6]李军，李学鋆.汽车悬架非线性螺旋弹簧的测试与仿真分析[J].华侨大学学报(自然科学版),2017,38(6):753-759.
[7]杨成龙,孙付春,王小龙等.汽车悬架螺旋弹簧模态分析和试验验证[J].成都大学学报(自然科学版),2016,35(2):174-177.
[8]刘振成,秦泗烈,于艳红等.独立悬架中螺旋弹簧设计与反求工程研究[J].内燃机与配件,2020,No.308(08):6-7.
[9]霍雷刚.电动汽车悬架系统仿真分析与优化测试[D].济南:齐鲁工业大学,2020.
[10] 田雅楠.基于CATIA快速完成汽车悬架硬点调整与验证[J].机械研究与应用,2022,35(01):111-113.
[11] 史世俊. ADAMS钢板弹簧离散梁建模及重型载货汽车悬架K&C特性仿真[D].长春:吉林大学,2012.
[12] 胡跃均,陈麒琳,张海均等.汽车悬架螺旋弹簧断裂分析[J].热加工工艺,2021,50(12):156-159.
[13] 王秀俊,张俊东,朱珊.汽车悬架弹簧钢丝生产工艺研究[J].金属制品,2018,44(03):34-38.
[14] 郑金铎.汽车悬架参数对平顺性的影响[J].现代制造技术与装备,2020,56(10):127-128+131.
[15] 薛喜才,邵白明.汽车悬架弹簧断裂原因分析[J].理化检验(物理分册),2020,56(01):66-69.
[16] 云超,贾宏玉.汽车线性与非线性悬架系统动特性分析[J].内蒙古科技大学学报,2019,38(04):399-403.
[17] 杨宁,官嘉铭,庄鸿涛.基于ANSYS对汽车悬架分析[J].南方农机，2019，50(04):125.
[18] 黄旭其,钟守炎,左远志等.基于CATIA参数化的汽车悬架测试技术[J].机电产品开发与创新,2007,No.105(04):111-112+114.
[19] 邢献强,曹文全,王存宇.汽车悬架系统用55SiCr弹簧钢丝带状组织[J].钢铁,2020,55(03):68-73.
[20] 蒋琪奎,吴心杰.汽车悬架主参数匹配仿真分析[J].农业装备与车辆工程,2022,60(03):125-128+133.
[21] 罗雄.汽车悬架弹簧断裂分析及解决措施[J].金属制品,2018,4(04):20-23.
[22] 陈积云.汽车悬架异形螺旋弹簧疲劳试验装备研制及应用[D].吉林:林大学,2019
