继电接触片冷冲模设计
该制件形状简单,尺寸教小,厚度适中,一般批量,属普通冲压件,但有几点应注意:
1. Ø5mm孔壁与边边距仅2.5mm
2. 制件有非对称弯曲,控制回弹是关键。
3. 制件较小,从安全考虑,要采取适当的取件方式。
4. 零件材料薄0.25mm
5. 尺寸公差±0.15mm
课题需要完成的任务:
1.选题及课题调研报告
2.专业外语翻译

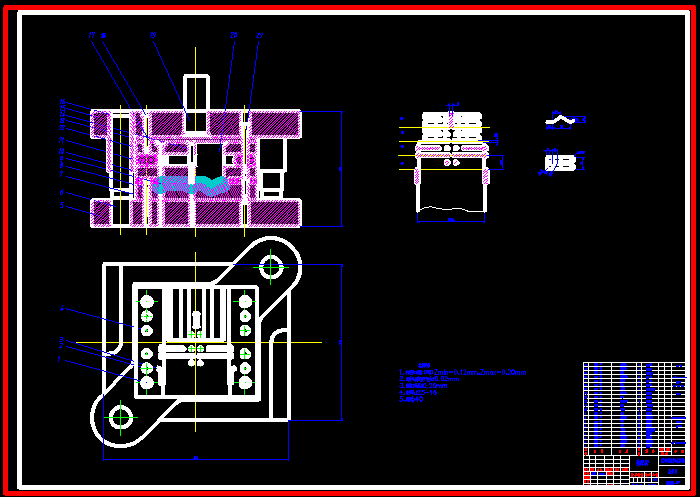

3.冷冲模装配图及主要工作部分零件图
4.冷冲模设计说明书
5.冲压工艺卡片
6.主要工作部分零件加工工艺过程卡片
7.毕业实践小结
8.毕业实践答辩
目 录
1.毕业实践任务书………………………………………………… 1
2.冲压件产品图…………………………………………………… 2
3.说明书正文……………………………………………………… 5
4.外文翻译………………………………………………………… 30
5.参考文献………………………………………………………… 32
6.毕业设计小结…………………………………………………… 33
7.冷冲压工艺卡片………………………………………………… 34
8.装配图…………………………………………………………… 35
9.零件图…………………………………………………………… 36
10零件制造工艺过程卡片………………………………………… 40
