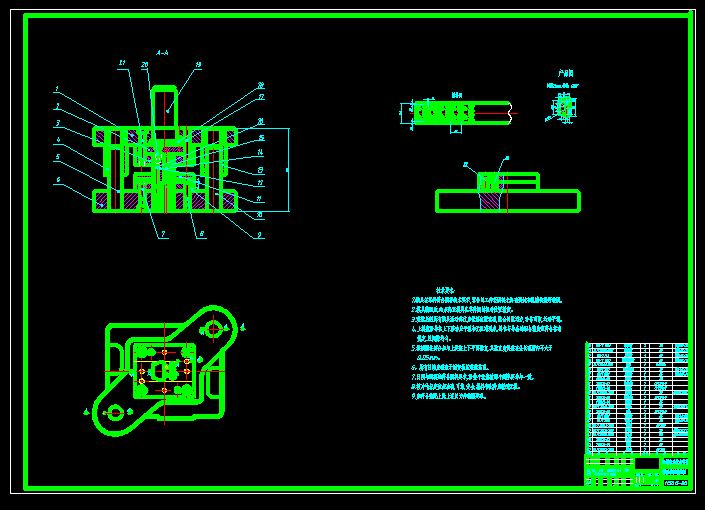

梯形挡板冷冲模设计
1.1 课题研究的目的和意义
冲压是在室温下，利用安装在压力机上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件的一种加工方法。
在冲压加工中，将材料（金属或非金属）加工成零件（或半成品）的一种特殊工艺装备，称为冲压模具。冲模在实现冲压加工中是必不可少的工艺装备，用模具加工出的冲压件几乎是“一模一样”，若没有符合要求的冲模，就不能生产出合格的冲压件；没有先进的冲模，先进的冲压成形工艺就无法实现。在冲压零件的生产中，合理的冲压成形工艺、先进的模具、高效的冲压设备是必不可少的三要素。
冲压加工与其他加工方法相比，无论在技术方面，还是在经济方面，都具有许多独特的优点。生产的制件所表现出来的高精度，高复杂程度、高一致性、高生产率和低消耗，是其他加工制造方法所不能比拟的。但需要指出的是，由于进行冲压成形加工必须具备相应的模具，而模具是技术密集型产品，其制造属单位小批量生产，具有难加工、精度高、技术要求高、生产成本高的特点。所以，只有在冲压零件生产批量大的情况下，冲压成形加工的优点才能充分体现，从而获得好的经济效益。
由于冲压加工具有上述突出特点，因此在批量生产中得到了广泛的应用，在现代工业生产中占有十分重要的地位，是国防工业及民用工业中必不可少的加工方法。
本课题主要研究掌握模具设计的方法及工序，巩固和加深对机械二维、三维的制图能力。设计过程中锻炼查阅文献和资料自我设计的能力，培养和提升我们的创新能力，增强我们独立思考问题和解决问题的能力。在对模具设备的结构设计和理论计算上，掌握模具设备的主要结构与性能、工艺适应性与技术参数。从而能根据成型的生产要求，模具结构等因素，经济、有效的使用设备，合理的选择工艺，正确的设计模具，保证成型生产能够经济、合理的进行，提高自身在成型工艺和模具方面的综合着机水平，提高自身解决实际问题的能力。
1.2 课题国内外研究概况
1.2.1 国外模具发展概况
为了适应高速、自动、精密、一安全现代化生产的需要,工业先进国家发展的高效率、高精度、高寿命模具向多工位、多型腔、多功能方向发展。在冲模方面:国外多工位级进模多达50个工位。多次拉深成形工件发展了多工位传递模。多次冷挤压工件也发展了多工位传递模。多次弯曲工件发展了前几个冲裁工位用级进模接着用多向自动弯曲模。在级进模的基础上发展了多功能模具。
目前，国外人汽车公司为了降低模具开发、制造成本，缩短生产周期，将除轿车外覆盖件之外的人部分轿车冲压件的模具都交由专业模具公司（如Fontana Pietro.Kuka.Laepple.Schuler Cartec.Ogi-hala-Fuji Techniaca等等）设计和制造，这些公司都有很强的开发能力，并在某些零件的模具制造方面拥有独到的优势。但作为整车厂，考虑到新车型开发过程中的保密，对诸如翼子板、行李箱盖、车门、侧围、车顶、前盖等敏感零部件的模具，则都由自己的模具制造部门来设计和制造。
1.2.2国内模具发展概况
模具制造是我国经济建设中的一项重要产业，起着振兴和发展我国模具工业的重要作用，正日益受到人们的重视和关注。“模具是工业生产的基础工艺装备”也已经成为广大业内人士的共识。在电子、汽车、电机、电器、仪器、仪表、家电和通信等产品中，60%～80%的零部件都要依靠模具成形。用模具生产制件,具备高精度、高复杂程度、高一致性、高生产率和低消耗，是其他加工制造方法所不能比拟的。模具又是“效益放大器”，用模具生产的最终产品的价值，往往是模具自身价值的几十倍、上百倍,尤其是在冲压技术相对落后的中国，制造出优质的模具以及生产出高质量的冲压产品势在必行。
我国模具工业近年来发展很快。尤其近10年来，中国模具工业一直以每年15%左右的增长速度快速发展。虽然中国模具工业发展迅速，但与需求相比，仍然供不应求，据不完全统计，2003年我国模具生产厂点约有2万多家，从业人员约50多万人，2004年模具行业的发展保持良好势头，模具企业总体上订单充足，任务饱满，2004年模具产值530亿元，进口模具18.13亿美元，出口模具4.91亿美元，分别比2003年增长18%、32.4%和45.9%。进出口相抵后的净进口达13.2亿美元，为进口量较大的国家。2008年中国模具进出口总额为39.26亿美元，比2007年增长13.27%。其中进口20.04亿美元，比2007年减少2.39%；出口19.22亿美元，比2007年增长36.02%。可见，出口继续保持强劲的上升趋势，逆差进一步下降，总体情况良好。
近年来，我国冲压模具水平已有很大提高。大型冲压模具已能生产单套重量达50多吨的模具。为中档轿车配套的覆盖件模具国内也能生产了。精度达到1～2μm，寿命2亿次左右的多工位级进模国内已有多家企业能够生产。表面粗糙度达到Ra≦1.5μm的精冲模，大尺寸（Φ≧300mm）精冲模及中厚板精冲模国内也已达到相当高的水平。加速发展模具工业的重要意义 模具是汽车、电子、电器、航空、仪表、轻工、塑料、H用品等工业部门极其重要的工艺装备。没有模具,就没有高质量的产品。模具不是一般的工艺装备,而是技术密集型的产业,工业发达国家把模具作为机械制造方面的高科技产品来对待。他们认为：“模具是发展工业的一把钥匙”；“模具是一个企业的心脏”；“模具是富裕社会的一种动力”。
参考文献
[1] 孙满仓．冲压模具设计[M]．北京：电子工业出版社，2010.
[2] 成虹．冲压工艺与模具设计[M]．北京：高等教育出版社，2006.
[3]
[4] 郑家贤．冲压模具设计实用手册[M]．北京：高等教育出版社，2007.
[5] 杨关全，匡余华．冷冲模设计资料与指导[M]．第二版．大连：大理工大学出版社，2009.
[6] 王新华．简明冲模设计手册[M]．北京：机械工业出版社，2008.
[7] 姜伯军．级进冲模设计与模具结构实例[M]．北京：机械工业出版社，2008.
[8] 国家质量技术监督局．GB/T 119.1—2000 圆柱销 不淬硬钢和奥氏体不锈钢[S]．北京：中国标准出版社，2001.
[9]中华人民共和国国家发展和改革委员会．JB/T 7648.2—2008 冲模侧刃和导料装置第2部分：A型侧刃挡块[S]．北京：机械工业出版社，2008
