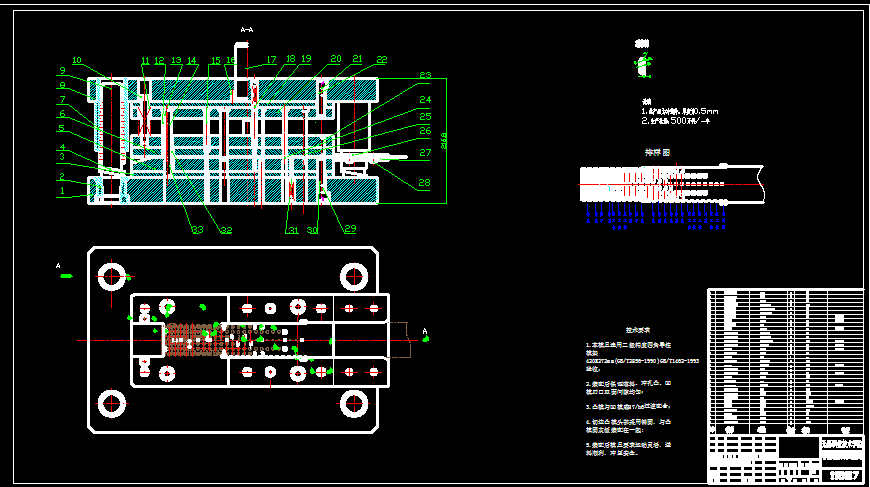

启动电机壳体冷冲模设计
图中有共有3个尺寸未注公差，查相应《国标》确定其公差和偏差。对照参考文献[1]，P1～P2，这3个尺寸可分为二类。第一类，未注公差冲裁件线性尺寸，尺寸有：φ45；第二类，未注公差成形圆角半径线性尺寸，尺寸有：R1.5、R0.5。下面查对应表确定其公差和偏差。
第一类，未注公差冲裁件线性尺寸，查参考文献[2]，P3～P4，表1未注公差冲裁件线性尺寸的极限偏差，公差等级取m级，可得尺寸φ45的公差和偏差尺寸分别为:φ45±0.55。
第二类，未注公差成形圆角半径线性尺寸，查参考文献[2]，P5，表2未注公差成形圆角半径线性尺寸的极限偏差，可得这2个尺寸的公差和偏差，最终这2个尺寸为： 、 。
1.2 冲压件的工艺性分析
工艺分析包括技术和经济两方面内容。在技术方面，根据产品图纸，主要分析零件的形状特点、尺寸大小、精度要求和材料性能等因素是否符合冲压工艺的要求；在经济方面，主要根据冲压件的生产批量，分析产品成本，阐明采用冲压生产可以取得的经济效益。因此工艺分析，主要是讨论在不影响零件使用的前提下，能否以最简单最经济的方法冲压出来。
一、冲压件工艺性的因素很多，从技术和经济方面考虑，主要因素：
1．件的外形为圆形，外形简单均匀，适宜冲裁。
2．件无细长的旋臂与窄槽，模具结构简单，适合冲裁。
3．料为08F钢，是常用的冲裁拉深材料，具有良好的冲裁性能和较好的拉深性能。
4．件尺寸属于装配要求不是精确尺寸，可按一般精度定为加工尺寸。
5．产批量，一般来说，大批量生产时，可选用连续和高效冲压设备，以提高生产效率；中小批量生产时，常采用简单模或复合模，以降低模具制造费用。
6．型件的直径尺寸要求较高，需作整形。表面粗糙度要求不大，拉浓变形量很大，容量引起破裂，需作多次拉深或正反拉深。
7．角半径最小为R0.5，不满足最小圆角半径要求。
综上所述，此工件适宜冲裁和拉深。
二、压件工艺分析如下：
1．图形分析 形状较简单，且左右、前后对称，主要是拉深形状。
2．尺寸分析 尺寸公差主要部份都已经有了，其余尺寸不重要，拉深部分直径公差要求较高。
3．材料 08F，是适合拉深的钢，但拉深较深时，需考虑周全。
毕业设计资料
目 录
1．毕业实践任务书…………………………………………………
2．冲压件产品图……………………………………………………
3．说明书正文………………………………………………………
4．参考文献…………………………………………………………
5．外文翻译…………………………………………………………
6．毕业设计小结……………………………………………………
参考文献
[1] 姜奎华．冲压工艺与模具设计[M]．北京：机械工业出版社，2007，63-217.
[2] 翁其金．冷冲压技术[M]．北京：机械工业出版社，2006,30-60.
[2] 王芳．冷冲压模具设计指导[M]．北京：机械工业出版社，2003，30-231.
[3] 成虹．冲压工艺与模具设计[M]．北京：高等教育出版社，2006（第二版）,14-58.
[5] 黄毅宏，李蛤辉．模具制造工艺[M]．北京：机械工业出版社，2003,56-70.
[6] 李德群，唐志玉．中国模具设计大典[M]．南昌：江西科学技术出版社，2003,18-52.
[7] 虞传宝．冷冲压及塑料成型工艺与模具设计资料[M]．北京：机械工业出版社1992,19-40.
[8] 季忠，王晓丽，刘韧等编着．《冲压模具设计自动化及实例》[J] ．北京：化学工业出版社，2006,55-80.
[9] 薛启翔等．冲压实用技术．北京：机械工业出版社[M]，2006,32-76.
