端子接触片冷冲模设计
端子是电器上面的一个插件,尺寸精度要求较高,所用材料为SUS301 3/4H,材料厚度为0.2mm。零件的主体形状为异形,切料后弯曲,根据零件的形状特点,零件需要冲孔、弯曲和落料等工序才能完成。零件的技术要求为冲裁断面整齐、边缘无毛刺和倒圆、允许外轮廓上的接刀口存在,特别是成形后要求角度为100度,为典型的大于90°弯曲件,该零件生产批量适中,要求设计级进模结构。
该零件的主要成形工序有:冲裁、弯曲,冲裁在零件的毛坯展开中可不予考虑,故毛坯展开时只须考虑弯曲部分,该零件的弯曲部分圆角半径满足 ,这类弯曲件的展开长度是根据弯曲前、后中性层长度不变的原则进行计算的。其展开长度等于直线部分的长度和弯曲部分中性层展开长度之和。具体计算步骤如下:
(1)计算出各直线段的长度。
(2)根据 ,查出中性层位移系数X的值。
(3)计算中性层弯曲半径。
(4)根据 、 …与弯曲中心角 、 …计算 、 …弧的展开长度:
(5)计算毛坯总长度
毕业设计资料
目 录
1.毕业实践任务书…………………………………………………
2.冲压件产品图……………………………………………………
3.说明书正文………………………………………………………
4.参考文献…………………………………………………………
5.外文翻译…………………………………………………………
6.毕业设计小结……………………………………………………
7.冷冲压工艺卡片…………………………………………………

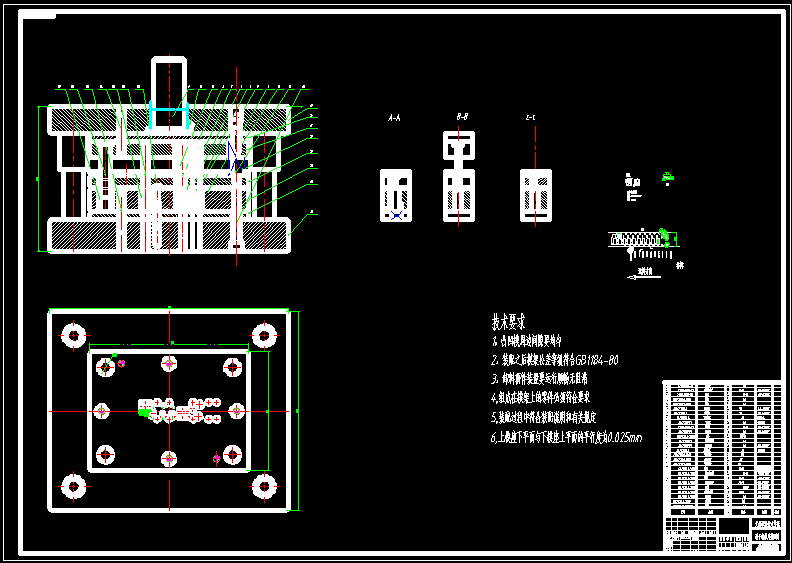

8.模具装配图………………………………………………………
9.模具零件图………………………………………………………
10.零件制造工艺过程卡片………………………………………
参考文献
[1] 成虹.冲压工艺与模具设计[M].北京:高等教育出版社,2006.
[2] 杨关全.冷冲模设计资料与指导.大连:大连理工大学出版社,2009
[3] 袁小江.模具制造工艺.北京:机械工业出版社,2011
[4] 钱可强.机械制图(第二版).北京:高等教育出版社,2007.
[5] 高晓康.互换性与测量技术.修订版.北京:高等教育出版社,2009.
