侧插片冲压工艺分析及模具设计
零件的工艺性分析
本设计是侧插片冲压工艺分析及模具设计，材料是SUS301 3/4H，板厚是δ=0.2mm。如图1-1所示
零件材料:
抗拉强度 σb (MPa)：≥520
SUS301
条件屈服强度 σ0.2 (MPa)：≥205
伸长率 δ5 (%)：≥40
断面收缩率 ψ (%)：≥60
硬度 ：≤187HB;≤90HRB;≤200HV
。
零件结构:
该零件形状简单,三次弯曲, 90度弯曲，另外需要保证空边距同时避免折弯时位置的偏移和折弯后折弯角的回弹。
零件尺寸精度:
除尺寸1.50+0.1、其尺寸公差为IT 11级外，尺寸均未标注公差的在冲压中一般按IT14级来确定。查表可知各零件尺寸公差为：
外形尺寸：15,11.72,5.5,3.5,3.9,2.58,0.5
内形尺寸：1.1
孔边距： 1
孔中心距：1.5+0.1
1.2 确定冲压工艺方案
1.2.1初步确定工艺方案
由于本制件结构简单，精度要求不高，经分析由冲孔、弯曲，落料多到道工位组成。该零件包括落料、冲孔和弯曲三个基本工序，可以采用以下三种工艺方案：
① 先冲孔，然后裁边，采用多工序模生产。
② 落料—冲孔复合冲压，再弯曲，采用复合模生产。
③ 冲孔—落料连续冲压，弯曲,再落料，采用级进模生产。
毕业设计资料
目 录
1．毕业实践任务书…………………………………………………
2．冲压件产品图……………………………………………………
3．说明书正文………………………………………………………
4．参考文献…………………………………………………………
5．外文翻译…………………………………………………………
6．毕业设计小结……………………………………………………
7．冷冲压工艺卡片…………………………………………………

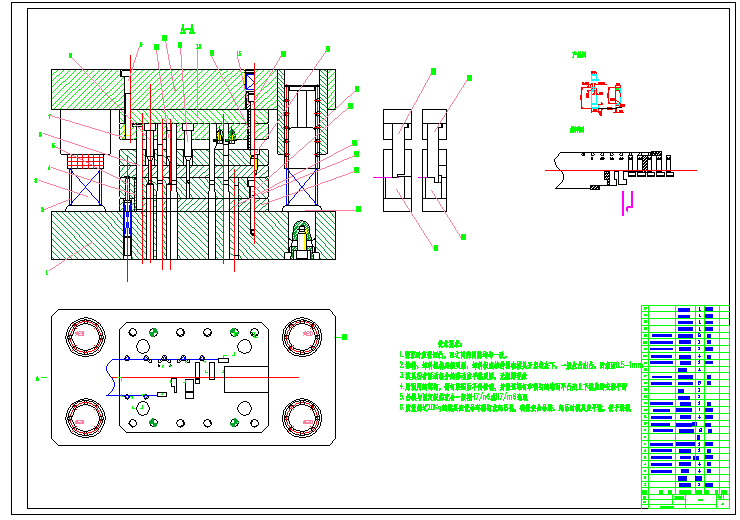

8．模具装配图………………………………………………………
9．模具零件图………………………………………………………
10．零件制造工艺过程卡片………………………………………
参考文献
1.《冲压工艺与模具设计》 成虹主编 高等教育出版社2006.7第二版
2.《机械制造基础》 孙学强主编 高等教育出版社2007.1第一版
3.《公差配合与技术测量》 徐茂功 桂定一主编 机械工业出版社 2005.5第二版
4.《模具设计指导》 史铁梁主编 机械工业出版社 2006.7第二版
5.《工程制图》 林晓新主编 机械工业出版社 2005.7 第一版
6.《工程材料与热处理》 张红英 朱怀忠主编 科学出版社 2005 第一版
7.《模具制造工艺学》 柳舟通 余立刚主编 科学出版社 2006.7第一版
8.《模具专业英语》 王晓江主编 机械工业出版社2008.7第二版
9.《冷冲模设计资料与指导》 杨关全主编 大连理工大学工业出版社 2007.8 第一版
10.《模具设计与制造实训教程》 李学锋主编 化工工业出版社 2009.5 第一版
