LKZW-10本体零件的数控工艺编制及CAM编程

LKZW-10本体零件的数控工艺编制及CAM编程

摘要:本说明书主要叙述的是LKZW-10本体零件的CNC加工工艺设计的思路和过程以及利用NX进行CAM编程。LKZW-10本体零件是整体装配中的一部分,整个装配零件各个部分的配合主要受它的加工成品的质量和加工成品的精度所影响,与此同时整体零件是否可以使用也受其影响。同时本说明书也对LKZW-10本体零件加工工艺进行了简要的分析以及设计过程进行了说明,在数控加工中达到工件的工艺要求,最终利用CAM生成加工程序,为日后的大批量生产奠定了基础。

关键要点:数控加工工艺;工艺文件;CAM编程

CNC Process Preparation And CAM Programming Of LKZW-10 Body Parts

Excerpt:This manual mainly describes the idea and process of CNC machining process design of LKZW-10 body parts and CAM programming by using NX. The body part of lkzw-10 is a part of the overall assembly. The coordination of each part of the whole assembly part is mainly affected by the quality of the finished product and the precision of the finished product, and at the same time, whether the whole part can be used is also affected by it. At the same time, this manual also briefly analyzes the processing technology of lkzw-10 ontology parts and explains the design process. It meets the technological requirements of the workpiece in numerical control processing, and finally USES CAM to generate the processing program, laying a foundation for future mass production.

Key points: Numerical control processing technology;Process documentation:NC machining CAM program.

一、选题简介、意义

本次毕业设计的完成一个是检查我们三年的学习成果,还有就是使我们自己认清自己,在完成的过程中可以自我检查自己的掌握情况以及自己对资料的查阅和工具书的使用达到的水平层次,同时也为我们以后工作中完成工作内容提前锻炼下自己。

二、课题综述(课题研究,主要研究的内容,要解决的问题,预期目标,研究步骤、方法及措施等)

此次研究的主要内容是LKZW-10本体零件的数控加工工艺设计。要求参考机械设计资料,根据所学的知识设计拟定出合理加工工艺方案,完成相应的工艺卡片及设计说明书。

拟定解决的主要问题:轴类零件的工艺设计

研究(工作)步骤、方法及措施(思路)

     1. 参阅机械制造工艺学中的基本知识和理论,结合生产实习中的实践知识,独立地分析和解决工艺问题。

2. 根据所学以及掌握的知识绘制出零件图,设计出零件的工艺过程。

3. 确定零件的装夹定位方式。

4. 完成工艺卡片、主要工序的工序卡。

5.编写设计说明书一份。

三、设计(论文)体系、结构(大纲)

第一章 绪论

第二章 某一零件加工工艺编制过程

第三章 某一零件CAM编程过程

第四章 回顾与总结

目   录

目   录 II

第一章 序言 1

1.1课题介绍 1

1.2课题最终成果 1

第二章 LKZW-10本体零件的数控加工制造工艺与设计 2

2.1零件图的分析 2

2.1.1零件的用途分析 3

2.1.2零件的工艺性分析 3

2.2毛坯的选择 4

2.3确定各部位的加工方法及选择加工机床与确定刀具 4

2.3.1确定加工方法 4

2.3.2选用的机床 5

2.3.3刀具的选用 5

2.4设计加工步骤 5

2.5布置加工顺序 6

2.6设计加工工艺路线 7

2.7工序应设尺寸、加工应留尺寸 8

2.8切削液、切削用量、零件装夹的选择及工时限定 8

2.9检测的工具 9

2.10制作工艺卡片 9

第三章 LKZW-10本体零件的NX三维模型图 10

第四章 LKZW-10本体零件的自动编程过程 21

第五章 回顾与总结 34

致谢 36

参考文献 37

附件 38

第一章  序言

1.1课题介绍

说明书里讲述的内容包含以下几方面:

说明书中LKZW-10本体零件的数控加工制造工艺及CAM自动编程是它的主要内容。一开始是需要对LKZW-10本体零件图进行初步简单的分析,其次是要观察零件上所有标注的尺寸。然后第二步是要使用CAD绘制二维图,标注尺寸内容对整体有个全面的分析,再然后要使用NX三维建模,创建出三维图便于观察分析。再后来是第三步确定零件的毛坯以及对加工机床的选择。第四步是要对加工工艺路线的制定,其中涉及到的内容是有零件表面加工方法的选定、工序的划分、加工顺序的安排、加工余量的控制、以及特别说明需要留意的偏差和公差。再后来是到数控加工工序拟定和执行。最后还需要确定的是加工零件时的参考坐标系的面选择,加工时检测尺寸的仪器的选择,零件的装夹固定方法,需要的刀具的种类以及所需要刀具的数量,以及利用NX进行零件加工CAM编程和程序的导出等。

1.2课题最终成果

 最终得到的成果文件内容如下:

1、LKZW-10本体零件二维设计图;

2、用LKZW-10本体零件NX三维建模造型图;

3、LKZW-10本体零件数控加工工艺卡片 ;

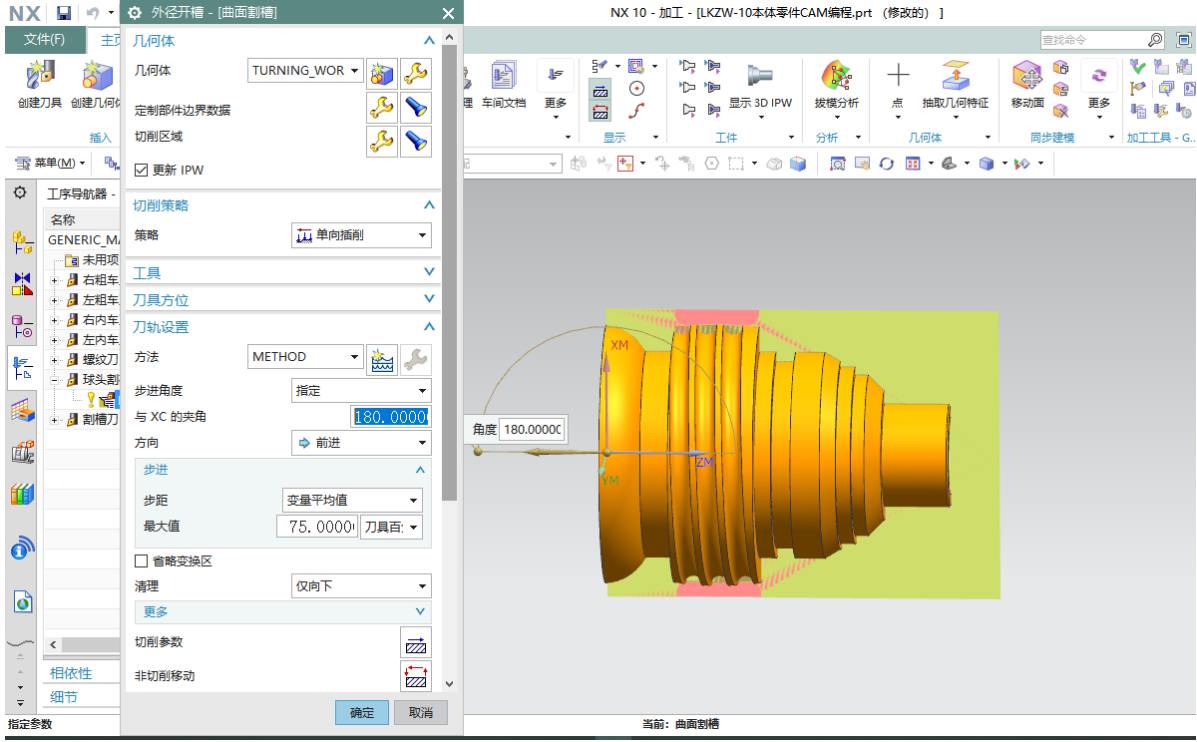

4、利用NX CAM编程LKZW-10本体零件数控加工制造过程;

5、利用NX CAM编制导出的LKZW-10本体零件的数控加工程序。

参考文献

[1] 吴慧媛、韩邦华   《零件制造工艺与装备─机械制造技术》  [M]   电子工业出版社 2010

[2] 金捷      《机械加工工艺编制项目教程》 [M]    机械工业出版社  2013

[3] 华红芳、孙燕华   《机械制图与零部件测绘》 [M] 电子工业出版社  2012

[4] 毛平淮    《互换性与测量及技术基础》 [M]  机械工业出版社  2015

[5] 艾兴、肖诗纲 《切削用量简明手册》 [M] 机械工业出版社  2002

[6] 孙燕华、卢章平《AutoCAD机械制图 第2版》 [M] 机械工业出版社    2006

[7] 洪如瑾  《NX7 CAD 快速入门知道》 [M] 清华大学出版社  2011
