东风标志常用典型离合器的结构分析
膜片弹簧离合器
采用膜片弹簧作为压紧弹簧的离合器称为膜片弹簧离合器。 膜片弹簧离合器还分推式膜片弹簧离合器和拉式膜片弹簧离合器。其结构由离合器盖及压盘总成、离合器从动盘总成、离合器分离轴承和飞轮组成。
特点：膜片弹簧离合器转矩容量大且较稳定；操纵轻便；结构简单且较紧凑；散热通风性能好；摩擦片的使用寿命长。膜片弹簧的安装位置对离合器的旋转轴线是完全对称的，因此它的压紧力不会受离心力的影响，很适于高速旋转。并且制造膜片弹簧的工艺水平不断提高，因而这种离合器在汽车上用的越来越多。
3.2 周布弹簧离合器
周布弹簧离合器目前主要用在商用载重汽车上，结构上，螺旋弹簧沿着压盘的圆周作同心圆布置。压盘、分离杠杆及螺旋弹簧均装在离合器盖内，组成离合器盖总成。飞轮作为离合器的一个主动摩擦面，而另一个主动摩擦面为压盘。
特点：周布弹簧离合器所用的螺旋弹簧是线性的，当摩擦片磨损后，弹簧伸长，压紧力下降，这对离合器可靠传扭是很不利的。为此，可改用组合周置螺旋弹簧的结构，在大弹簧的里面放一个弹簧，两者旋转相反，弹簧刚度也不一样。为了保证摩擦片上压力分布尽量均匀，压簧的数目不应太少，且要随摩擦片直径的增大而增多，有时甚至布置成两排。
3.3 中央弹簧离合器
采用1--2个圆柱旋弹簧或用一个矩形断面的锥形螺旋弹簧做压簧布置在离
合器正中间的结构形式，称为中央弹簧离合器。
其结构组成部件由：压盘、离合器盖、调整环、弹性压杆、风扇叶盘、压紧弹簧、分离轴承、分离套筒、压盘分离弹簧。
特点：中央弹簧离合器的压簧不和压盘直接接触，因此压盘由于摩擦而生的热量不会直接传给弹簧使其回火失效。中央弹簧的压紧力通过杠杆系统作用于压盘，并按杠杆比放大，因此可用较小的弹簧力而得到足够大的压盘压紧力。有些中央弹簧离合器弹性压杆的中段常常做成叶片形状，成为风扇叶片、有利于离合器的通风散热。
4 东风标志膜片离合器的结构和特点
4.1东风标志膜片离合器的结构
东风标志轿车离合器结构如图4-1所示，采用膜片弹簧离合器。膜
图4-1 东风标志轿车离合器结构
片弹簧离合器是用膜片弹簧代替了一般螺旋弹簧及分离杆机构而做成的离合器。这种离合器有很多优点。首先，膜片弹簧本身兼起压紧弹簧和分离杆作用，使零件数目减少，重量减轻；其次，离合器结构大大简化并显著地缩短了离合器的轴间尺寸；再者，膜片弹簧具有良好的非线性特性、设计合适，可使摩擦片磨损到极限，压紧力仍能维持很少改变，且可以减轻分离离合器时的踏板力，使操纵轻便。这种离合器的结构在设计上很紧凑，但应注意给它留有充分活动空间，防止出现活动受阻，从而影响离合器正常工作，导致出现故障。
4.2 东风标志膜片离合器的组成部分
离合器由主动部分，从动部分、压紧装置、分离机构和操纵机构五大部分组成。
主动部分包括图4-2飞轮、离合器盖、压盘等机件组成。这部分与发动机曲轴
图4-2 离合器盖及压盘总成构造图
1,3-平头铆钉 2-传动片 4-支承环5-膜片弹簧6-支承铆钉 7-离合器压盘 8-离合器盖
连在一起。离合器盖与飞轮靠螺栓连接，压盘与离合器盖之间是靠3－4个传动片传递转矩的。
从动部分是由单片、双片或多片从动盘所组成，它将主动部分通过摩擦传来的动力传给变速器的输入轴。为了避免转动方向的共振，缓和传动系受到的冲击载荷，大多数汽车都在离合器的从动盘上附装有扭转减震器。

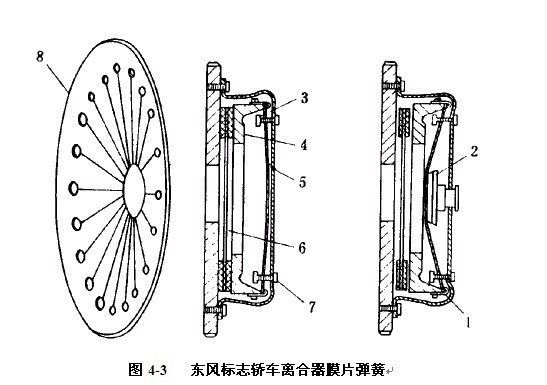

压紧装置与分离机构：压紧装置由压盘、离合器盖、膜片弹簧、支承环、支承环定位铆钉、分离钩和传动钢片组成，如图4-3所示。通常情况下，上述各零
件组成一个整体。传动钢片共三组，每组两片，各组均布与压盘周边，其两端分
东风标志轿车离合器膜片弹簧
1—分离钩；2—分离轴承；3—支撑环；4—压盘；5、8—膜片弹簧；6—从动盘；
7—支撑环定位铆钉
别与离合器盖和压盘连接。支承环在膜片弹簧的中部，左右各一根，作为膜片弹簧变形的支点。在压盘的周边对称地固定有多个分离钩，把膜片弹簧的外边缘和压盘钩在一起，膜片弹簧的外缘就压在压盘的环形台上。膜片弹簧如图所示，形
状为碟形，凹面进行喷丸处理，其上开有若干个径向切槽，切槽内端开通，外端为圆孔，形成多个弹性杠杆，它既是压紧杠杆，又是分离杠杆。
操纵机构：东风标志离合器是用机械拉索式传动操纵机构。主要由分离轴承、分离轴、分离轴传动杆、拉索踏板等零部件组成，如图4-4所示。踩下离合器踏板时，踏板上端拉动离合器拉索，使分离轴承传动杆顺时针转动，同时带动分离轴顺时针转动，使分离拨叉推动分离轴承，压迫膜片弹簧，离合器分离。
