阀体零件的机械加工工艺规程和机床夹具设计
摘要
在生产过程中，使生产对象（原材料，毛坯，零件或总成等）的质和量的状态发生直接变化的过程叫工艺过程，如毛坯制造，机械加工，热处理，装配等都称之为工艺过程。在制定工艺过程中，要确定各工序的安装工位和该工序需要的工步，加工该工序的机车及机床的进给量，切削深度，主轴转速和切削速度，该工序的夹具，刀具及量具，还有走刀次数和走刀长度，最后计算该工序的基本时间，辅助时间和工作的服务时间。
关键词：工序，工位，工步，加工余量，定位方案，夹紧力
生产过程是指将原材料转变为成品的全过程。它包括原材料的运输、保管于准备，产品的技术、生产准备、毛坯的制造、零件的机械加工及热处理，部件及产品的装配、检验调试、油漆包装、以及产品的销售和售后服务等。
机械工工艺过程是指用机械加工方法改变毛坯的形状、尺寸、相对位置和性质使其成为零件的全过程。
机械加工工艺过程的基本单元是工序。工序又由安装、工位、工步及走刀组成。
规定产品或零件制造过程和操作方法等工艺文件，称为工艺规程。机械加工工艺规程的主要作用如下：
①机械加工工艺规程是生产准备工作的主要依据。根据它来组织原料和毛坯的供应，进行机床调整、专用工艺装备的设计与制造，编制生产作业计划，调配劳动力，以及进行生产成本核算等。
②机械加工工艺规程也是组织生产、进行计划调度的依据。有了它就可以制定进度计划，实现优质高产和低消耗。
③机械加工工艺规程是新建工厂的基本技术文件。根据它和生产纲领，才能确定所须机床的种类和数量，工厂的面积，机床的平面布置，各部门的安排。
机械加工工艺过程卡片和机械加工工序卡片，是两个主要的工艺文件。对于检验工序还有检验工序卡片；自动、半自动机床完成的工序，还有机床调整卡片。
机械加工工艺过程卡片是说明零件加工工艺过程的工艺文件。
机械加工工序卡片是每个工序详细制订时，用于直接指导生产，用于大批量生产的零件和成批生产中的重要零件。
制订机械加工工艺规程时，必须具备下列原始资料：
①产品的全套技术文件，包括产品的全套图纸、产品的验收质量标准
以及产品的生产纲领。
②毛坯图及毛坯制造方法。工艺人员应研究毛坯图，了解毛坯余量，结构工艺性，以及铸件分型面，浇口、冒口的位置，以及正确的确定零件的加工装夹部位及方法。
③车间的生产条件。即了解工厂的设备、刀具、夹具、量具的性能、规格及精度状况；生产面积；工人的技术水平；专用设备；工艺装备的制造性能等。
④各种技术资料。包括有关的手册、标准、以及国内外先进的工艺技术等。

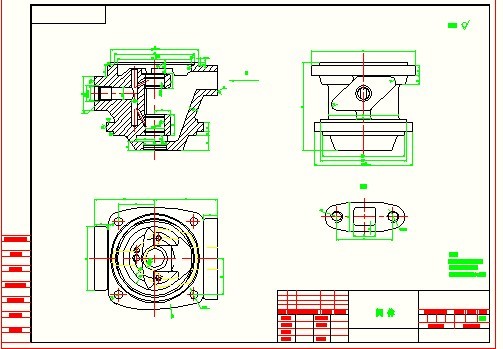

1、零件名称：油阀
2、零件材料：45钢 铸件
3、结构分析：此零件属箱体类零件，其主要结构是槽和孔以及螺纹孔，一个槽位于阀体边角，并在槽内钻有Ф20深7的螺纹孔，中间有深2-Ø18深6的孔以及Ф5小孔，另外，阀体上还有2个Ф20螺纹孔和4个Ф孔并有深孔在内。其中，槽用铣床铣削，孔用钻床钻。
4、 工艺分析：本阀体零件对于精度的要求很低，只需满足通油通气即可故阀体表面只需采取铣——半精铣的工艺路线即可；各孔的精度要求也不高，按钻——扩的工艺路线即可满足要求；阀体背面的Ф24的沉孔精度要求稍高，粗糙度要求6.3，采用铣——半精铣——精铣的工艺路线可以满足要求。
目 录
1. 毕业设计任务书……………………………………………… 1
2. 毕业设计说明书正文…………………………………………… 2
机械加工工艺规程制订 …………………………………………2
1. 1生产过程与机械加工工艺过程……………………… 2
1．2机械加工工艺规程的种类………………………………2
1．3制订机械加工工艺规程的原始资料……………………2
一、零件的分析……………………………………………………3
二、确定加工方案…………………………………………………3
三、确定加工工序工步……………………………………………4
四、确定加工余量…………………………………………………6
五、切削用量选择及基本工时……………………………………7
六、专用夹具设计…………………………………………………23
3.参考文献…………………………………………………………… 26
4.外文翻译…………………………………………………………… 28
5.小 结…………………………………………………………… 27
6.致 谢…………………………………………………………… 28
参考文献
1、《切削用量手册》 艾兴、肖诗纲编 北京:机械工业出版社 1985
2、《机械制造工艺设计简明手册》 李益民编 北京:机械工业出版社 1994
3、《机床夹具设计》 哈尔滨工业大学编 上海：上海科技技术出版社1983
4、《机械制造工艺设计手册》 王绍俊编 北京:机械工业出版社 1987
5、《机械制造工艺学课程设计指导》赵家齐编 北京:机械工业出版社 1994
6、《机械工艺及装备》 倪森寿编 北京:化学工业出版社 2003
7、《机械工艺及装备课程设计指导》韩邦华编 无锡:无锡职业技术学院 2006
8、《机械设计基础》陈立德编 北京：高等教育出版社 2004
9、《机床夹具设计手册》王光斗编 上海：上海科技技术出版社 2000
10、《机械制造技术》吴慧媛编 西安：西安电子科技大学出版社 2006
