30%的增强型尼龙主要用于水量表和其他商业设备,光纤,电缆套,机械凸轮,汽车,滑动机构以及轴承等。还用于:汽车燃油输送管、汽车制动刹车管、空调管、空压设备软管,工业用高压液压管、管快速接头,汽车防抱死系统螺线轴,精密齿轮、凸轮和轴承的滑行部,复印机去静电转辊,抗静电容器和IC芯片导轨,光缆护套,透明管材,自粘接电线漆,消声齿轮,运动鞋底,电缆扣、网球拍索扣等诸多方面。
(1)选用材料基本特性
增强型尼龙特性
吸水率低,尺寸稳定性好;耐低温性优良,可达-70℃;
熔点低,成型加工容易,成型温度范围较宽;柔软性、化学稳定性、耐油性、耐磨性均较好,且属自熄性材料;
长期使用温度为80℃(经热处理后可达90℃),在油中可于100℃下长期工作,惰性气体中可长期工作温度为110℃;
可采用注塑、挤出等方法加工成单丝、薄膜、板、棒、型材,粉末可采用流动床浸渍法、静电涂装法、旋转成型等方法加工,尤其适宜在金属表面涂覆和喷涂;
增强型尼龙是很好的电气绝缘体并且和其它聚酰胺一样不会因潮湿影响绝缘性能。它有很好的抗冲击性机化学稳定性;
增强型尼龙的粘性主要取决于湿度、温度和储藏时间;
它的流动性很好。收缩率在0.5%到2%之间,这主要取决于材料品种、壁厚及其它工艺条件;
增强型尼龙有许多在塑化特性和增强特性方面的改良品种。和PA6及PA66相比,这些材料有较低

的熔点和密度,具有非常高的回潮率。尼龙12对强氧化性酸无抵抗能力。

(2)增强型尼龙注塑工艺
干燥处理:加工之前应保证湿度在0.1%以下。如果材料是暴露在空气中储存,建议要在85C热空气中干燥4~5小时。如果材料是在密闭容器中储存,那么经过3小时温度平衡即可直接使用。
熔化温度:240~300C;对于普通特性材料不要超过310C,对于有阻燃特性材料不要超过270C。
模具温度:对于未增强型材料为30~40C,对于薄壁或大面积元件为80~90C,对于增强型材料为90~100C。增加温度将增加材料的结晶度。精确地控制模具温度对PA12来说是很重要的。
注射压力:最大可到1000bar(建议使用低保压压力和高熔化温度)。
注射速度:高速(对于有玻璃添加剂的材料更好些)。
流道和浇口:对于未加添加剂的材料,由于材料低粘度,流道直径应在30mm左右。对于增强型材料要求5~8mm的大流道直径。流道形状应当全部为圆形。注入口应尽可能的短。可以使用多种形式的浇口。大型塑件不要使用小浇口,这是为了避免对塑件过高的压力或过大的收缩率。浇口厚度最好和塑件厚度相等。如果使用潜入式浇口,建议最小的直径为0.8mm。 热流道模具很有效,但是要求温度控制很精确以防止材料在喷嘴处渗漏或凝固。如果用热流道,浇口尺寸应当比冷流道要小一些。

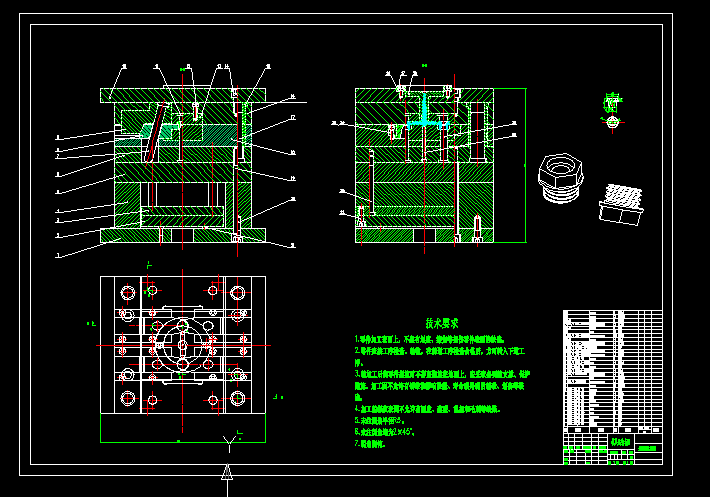

(3) 塑件的分析
(1)产品要求:
本产品设计使用的材料为增强型尼龙,材料的收缩率为:0.003~0.008;经过比较我们选择了0.005。参考《塑料注射成型工艺及模具设计》收缩率是影响塑料制品尺寸精度的主要因素之一,也是模具设计是确定模具成型尺寸的主要参数。收缩的程度主要取决于塑料的品种和模具的温度。一般来说,提高模具温度可以使制品收缩率增大。由于

模具的温度已经确定为60°C左右,可见温度比较低,故选择0.005。进行模具设计时,产品的精度要求一般,因为产品尺寸较不大,所以选择一次注塑2个。
(2)计算制品的体积和重量:
    该产品为电话下盖,材料采用增强型尼龙,查有关资料得知其密度为ρ=1.1 g/cm3
收缩率为0.5%。下面是部分计算过程:
    通过UG计算塑件的体积为:V =31.128 cm³;
    塑件的重量:M =ρ•2V =1.1 g/cm³×31.128 cm³=68.48g ;
    浇注系统体积:V =2.689 cm³;
    浇注系统重量:M =ρ•V =1.1 g/cm³×2.689 cm³=2.96 g ;
    故V总=2V +V =2×31.128 cm³+2.689 cm³=65.249 cm³ ;
    故M总=V总×ρ=65.249 cm³×1.1 g/cm³=71.78 g ;
(3)注塑机的确定
根据所选择手机体积和重量,我们查《塑料注射成型工艺及模具设计》选择注塑机型号为XS—ZY—125。
