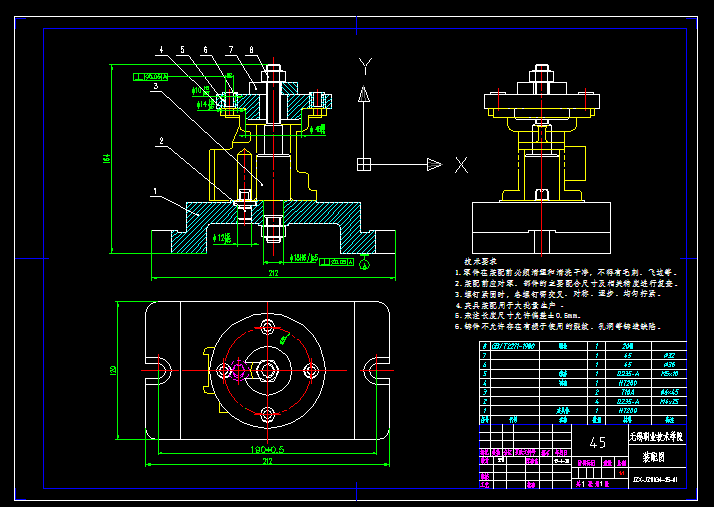

壳体工艺及钻4—φ7mm孔夹具设计
一、选题依据、研究意义
本设计是中在掌握机械加工的基本知识，能选择加工方法与机床，刀具，夹具及加工参数，具备制定工艺规程的能力和掌握机械加工精度和表面质量的基础，初步具备分析解决现场工艺问题的能力，了解当今先进制造技术和先进制造模式的发展状况。并为将来毕业后的工作打下良好的基础。
随着国家的发展人民生活水平的提高，人们对汽车的需求和要求必定变的更多，所以我们有必要对汽车及汽车零件的设计与加工投入更多的精力。有必要对汽车变速器的加工工艺进行更深层次的了解与学习。通过对汽车变速箱体的工艺工装设计可以对所学知识的综合能力上作要求，这不仅能提高动手能力和构思思维方面得以加深。
二、研究的主要内容，拟解决的主要问题
通过实际调研和采集相应的设计数据，在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。
三、研究（工作）步骤、方法及措施（思路）
通过工作实践与大量搜集、阅读相关资料相结合，机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识与理论等相关知识充分掌握后，对基于多工作要求的功能、正确地解决一个零件在加工中的定位，夹紧以及工艺路线安排，工艺尺寸确定等问题，并设计出专用夹具，保证零件的加工质量。壳体的加工质量不仅影响其装配精度及运动精度，而且影响到机器的工作精度、使用性能和寿命。壳体的种类很多，其尺寸大小和结构形式随着机器的结构和壳体在机器中功用的不同有着较大的差异。但从工艺上分析它们仍有许多共同之处，其结构特点是：
(1)外形基本上是由六个或五个平面组成的封闭式多面体，又分成整体式和组合式两种；
(2)结构形状比较复杂。内部常为空腔形，某些部位有“隔墙”，壳体壁薄且厚薄不均。
(3)壳壁上通常都布置有平行孔系或垂直孔系；
(4)壳体上的加工面，主要是大量的平面，此外还有许多精度要求较高的轴承支承孔和精度要求较低的紧固用孔
目 录
序言…………………………………………………………………1
1 零件造型 ………………………………………………………………2
1 .1零件造型软件介绍…………………………………………………………2
1.2零件造型过程……………………………………………………2
2零件分析 ……………………………………………………12
2.1 零件作用 ………………………………………………12
2.2零件的工艺分析 …………………………………………13
3 工艺规程设计…………………………………………………14
3.1确定毛坯的制造形式 ……………………………………14
3.2基面的设计 …………………………………………… 14
3.3制定工艺路线 ……………………………………………16
3.4机械加工余量、工序尺寸及毛坯尺寸的确定 …………18
3.5确定切削用量及基本工时………………………………18
4 夹具设计…………………………………………………… 24
4.1问题的提出………………………………………………24
4.2定位基准的选择…………………………………………24
4.3切削力及夹紧力计算……………………………………24
4.4定位误差分析……………………………………………24
4.5夹具设计及操作简要说明………………………………25
5设计小结…………………………………………………………28
6致 谢………………………………………………………………29
7参考文献 …………………………………………………………30
参 考 文 献
1. 切削用量简明手册,艾兴、肖诗纲主编,机械工业出版社出版，1994年
2.机械制造工艺设计简明手册，李益民主编，机械工业出版社出版，1994年
3.机床夹具设计，哈尔滨工业大学、上海工业大学主编，上海科学技术出版社出版，1983年
4.机床夹具设计手册，东北重型机械学院、洛阳工学院、一汽制造厂职工大学编，上海科学技术出版社出版，1990年
5.金属机械加工工艺人员手册，上海科学技术出版社，1981年10月
6.机械制造工艺学，郭宗连、秦宝荣主编，中国建材工业出版社出版，1997年
7.《机械制造工艺及专用夹具设计指导》，北京：冶金工业出版社，2002。
8《金属机械加工工艺人员手册》修订组，金属机械加工工艺人员手册，上海：上海科学技术出版社，1979。
9.《切削用量简明手册》，上海：上海科学技术出版社，1984。
