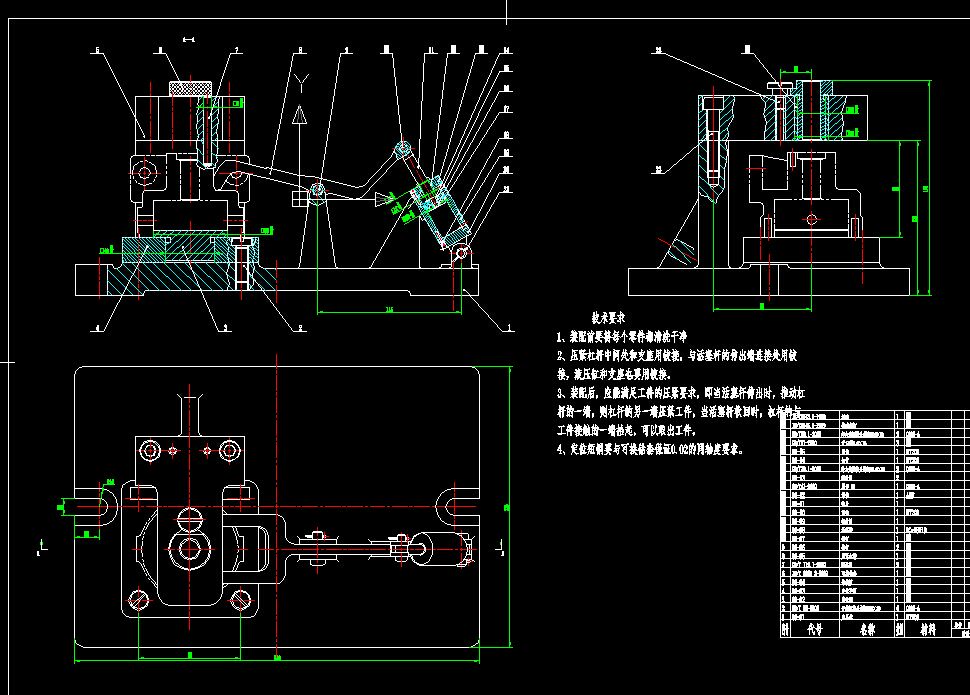

某型泵体打中心孔、扩孔机床总体及其夹具设计
摘 要
在机床上加工工件时，定位和夹紧的全过程称为“安装”。在机床上用来完成工件安装任务的重要工艺装备，就是各类夹具中应用最为广泛的“机床夹具”。
机床夹具的种类很多，其中，使用范围最广的通用夹具，规格尺寸多已标准化，并且有专业的工厂进行生产。而广泛用于批量生产，专为某工件加工工序服务的专用夹具，则需要各制造厂根据工件加工工艺自行设计制造。本设计的主要内容是设计镗床夹具和铣床夹具，需要对泵体上中心孔Φ52的孔进行镗削加工左端面的铣削加工。
泵体零件上往往都有各种不同用途和不同精度的孔需要加工。在机械加工中，孔的加工量所占比例较大，其中钻头、扩孔钻、铰刀、镗刀等定尺寸刀具加工占相当多数。这时，除了要保证孔的尺寸精度外，还要达到孔的位置精度要求。在单件小批量生产中，用划线后找正孔轴线位置方法加工。在批量生产中一般都采用钻床夹具与镗床夹具，钻床夹具又称钻模，镗床夹具又称镗模，通过钻套、镗套引导刀具进行加工可准确地确定刀具与工件之间的相对位置。
关键词 通用夹具 专用夹具 钻床夹具 镗床夹具 泵体
Abstract
In the machine machining, positioning and clamping process called "installation". The machine used to complete the task of workpiece installation of process equipment, is an important fixture in the most widely used "the machine tool's fixture.
There are many kinds of the machine tool's fixture, among them, use the widest range of general fixture, size, and there has been more standardized professional factory production. And widely used in mass production, designed for a workpiece machining processes and special fixture service to the factory according to the workpiece machining process to design and manufacture. The design of the main content is boring and milling machine fixture design jigs, need to pump body Φ 52 holes on the left end fine machining milling.
Pump body parts are usually different purposes and accuracy of the hole machining. In machining, the hole of manufactured, among which the proportion of drilling, reaming, reamer, boring tools for size of such a sizable majority. At this time, except to ensure the accuracy of the size of the hole hole, but also achieve the position precision requirements. In single small batch production, use crossed for positive hole axis position after processing methods. In batch production in general by drilling and boring fixture, drilling fixture and diamond fixture, boring fixture and say, boring, boring set by drilling tools for processing guide can accurately determine tool and the relative position between the workpiece.
Key word General fixture Special jig Drilling fixture Boring fixture Pump body
第1章 绪论
1.1机床夹具概述
1.1.1机床夹具
夹具是一种装夹工件的工艺装备，它广泛地应用于机械制造过程的切削加工、热处理、装配、焊接和检测等工艺过程中。
在金属切削机床上使用的夹具统称为机床夹具。在现代生产中，机床夹具是一种不可缺少的工艺装备，它直接影响着加工的精度、劳动生产率和产品的制造成本等，帮机床夹具设计在企业的产品设计和制造以及生产技术准备中占有极其重要的地位。机床夹具设计是一项重要的技术工作。
1.1.2机床夹具的功能
在机床上用夹具装夹工件时，其主要功能是使工件定位和夹紧。
1．机床夹具的主要功能
机床夹具的主要功能是装工件，使工件在夹具中定位和夹紧。
（1）定位 确定工件在夹具中占有正确位置的过程。定位是通过工件定位基准面与夹具定位元件面接触或配合实现的。正确的定位可以保证工件加工的尺寸和位置精度要求。
（2）夹紧 工件定位后将其固定，使其在加工过程中保持定位位置不变的操作。由于工件在加工时，受到各种力的作用，若不将工件固定，则工件会松动、脱落。因此，夹紧为工件提供了安全、可靠的加工条件。
2．机床夹具的特殊功能
机床夹具的特殊功能主要是对刀和导向。
（1）对刀 调整刀具切削刃相对工件或夹具的正确位置。如铣床夹具中的对刀块，它能迅速地确定铣刀相对于夹具的正确位置。
（2）导向 如钻床夹具中的钻模板的钻套，能迅速地确定钻头的位置，并引导其进行钻削。导向元件制成模板形式，故钻床夹具常称为钻模。镗床夹具（镗模）也具有导向功能。
1.1.3机床夹具在机械加工中的作用
在机械加工中，使用机床夹具的目的主要有以下六个方面。然而，在不同的生产条件下，应该有不同的侧重点。夹具设计时应该综合考虑加工的技术要求、生产成本和工人操作方面的要求，以达到预期的效果。
1．保证精度 用夹具装夹工件时，能稳定地保证加工精度，并减少对其它生产条件的依赖性，故在精密加工中广泛地使用夹具，并且它还是全面质量管理的一个环节。
夹具能保证加工精度的原因是由于工件在夹具中的位置和夹具对刀具、机床的切削成形运动的位置被确定，所以工件在加工中的正确位置得到保证，从而夹具能满足工件的加工精度要求。
2．提高劳动生产率 使用夹具后，能使工件迅速地定位和夹紧，并能够显著地缩短辅助时间和基本时间，提高劳动生产率。
3．改善工人的劳动条件 用夹具装夹工件方便餐、省力、安全。当采用气压、液压等夹紧装置时，可减轻工人的劳动强度，保证安全生产。
4．降低生产成本 在批量生产中使用夹具时，由于劳动生产率的提高和允许使用技术等级较低的工人操作，故可明显地降低生产成本。
5．保证工艺纪律 在生产过程中使用夹具，可确保生产周期、生产调度等工艺秩序。例如，夹具设计往往也是工程技术人员解决高难度零件加工的主要工艺手段之一。
6．扩大机床工艺范围 这是在生产条件有限的企业中常用的一种技术改造措施。如在车床上拉削、深孔加工等，也可用夹具装夹以加工较复杂的成形面。
1.2机床夹具的发展趋势
第5章 结论
泵体零件，与其它箱体零件的工艺规程制订、镗床夹具和铣床夹具的设计具有很多相似性。通过对泵体零件加工工艺的制订和夹具的设计，使我自己在大学四年对机械加工的知识有了更全面的掌握。
泵体零件工艺规程制订过程中，所需内容包括零件工艺分析、加工路线的确定、切削用量的确定、工时定额的计算、加工余量的确定、定位误差的分析，夹具设计等环节。这是我学习过的知识的一次大综合的运用。通过对镗床夹具和铣床夹具的设计，让我巩固了工件在夹具中的定位、夹紧以及夹具精度的计算等知识，虽然在进行夹具设计时，遇到了不少的困难，但通过分析，解决了这些问题，让我学习到了不少的东西。本次设计内容都用电子文档形式，增加了我的编辑电子文档的操作熟练度，同时也提高了Solideworks，CAXA,CAD等绘图软件的操作熟练度，通过这次设计，自己也收集了很多关于机械方面的电子书籍。
通过这次设计，我不仅学习到了许多新知识，而且很好的将以前学过的知识的复习和总结。同时也存在一些问题需要解决，但是最重要的是培养了我分析问题，解决问题的能力，有利于以后实际工作的需要。
参考文献
1.李益民主编 机械制造工艺设计简明手册 机械工业出版社，1993
2.薛源顺主编 机床夹具设计 机械工业出版社，2000
3.徐茂功主编 公差配合与技术测量 机械工业出版社，2000
4.赵如福主编 金属机械加工工艺人员手册 机械工业出版社，2000
5陈宏钧主编《实用金属切削手册》机械工业出版社，2007
