车床离合器齿轮加工工艺及工装设计
摘要

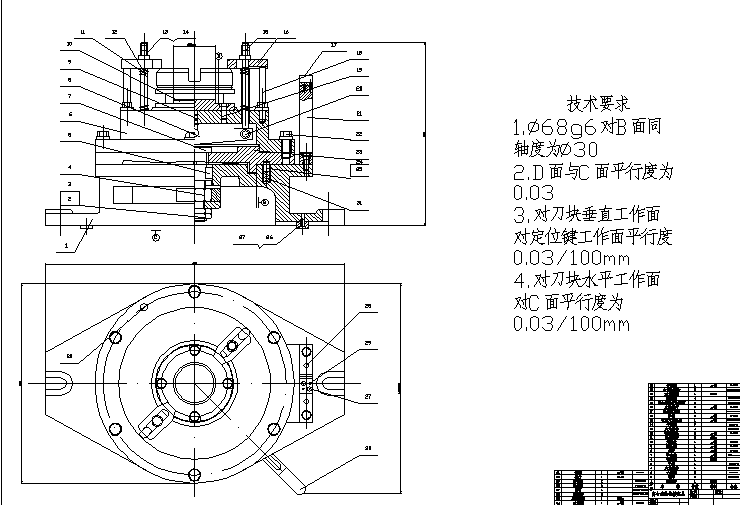

分析了车床离合齿轮的工艺性，对车床离合齿轮从毛坯到成品进行了详细的工艺规程设计,并对其加工要求设计了五槽铣夹具。该夹具由两部分组成，上部分用与加工齿轮的五个结合槽，而下部分为分度工作台，加工五槽时用来快速定位。该夹具的特点是在一个夹具上加工全部的五个槽，夹紧装置采用偏心轮手动夹紧，操作简单，快捷，且能方便的自锁，这种装置具有定位精度高，夹紧可靠及工作效率高等优点。
关键词：车床离合齿轮；铣床夹具；工艺规程；分度装置
Abstract
Analysis of the lathe-off of technology gear, the gear brake lathe from the rough to the finished product in detail the design of a point of order, and its processing designed a five-slot milling fixture. The fixture was composed of two parts, on the part of gear used and the processing of the five slot, while the part of the table for hours, when the trough of processing five to rapid positioning. The fixture is characterized by processing all in one of the five slot, clamping device used manual wheel clamping eccentric, simple, fast, and can facilitate the self-locking, such devices have a high positioning accuracy, reliability and work clamping Higher efficiency advantages.
Keywords：Lathe-off gear，Milling fixture, process design, Spacing device.
目录
序 言 10
一、 零件的工艺分析 10
（一） 零件的作用 10
（二） 零件的工艺分析 10
二、 工艺规程设计 11
（一） 确定毛坯的制造形式 11
（二） 基面的选择 11
（二）确定工艺路线 11
（三） 确定切削用量及基本工时 14
三、 夹具设计 27
3.1 夹具的定位方案 27
3.2 夹紧机构 27
3.3 误差分析 27
3.4 夹紧力的计算 29
四、 总结 30
五、 参考文献 32
机械加工工艺过程综合卡片 33
附件图纸
五、参考文献
［1］赵家奇．机械制造工艺学课程设计指导书（第2版）［M］.北京：机械工业出版社，2000.10
［2］李 云．机械制造及设备指导手册［M］.北京：机械工业出版社，1997.8
［3］孟少农．机械加工工艺手册［M］.北京：机械工业出版社，1991.9
［4］徐圣群．简明加工工艺手册［M］.上海：科学技术出版社，1991.2
［5］徐圣群．简明加工工艺手册（第2版）［M］.北京：机械工业出版社，2003.1
