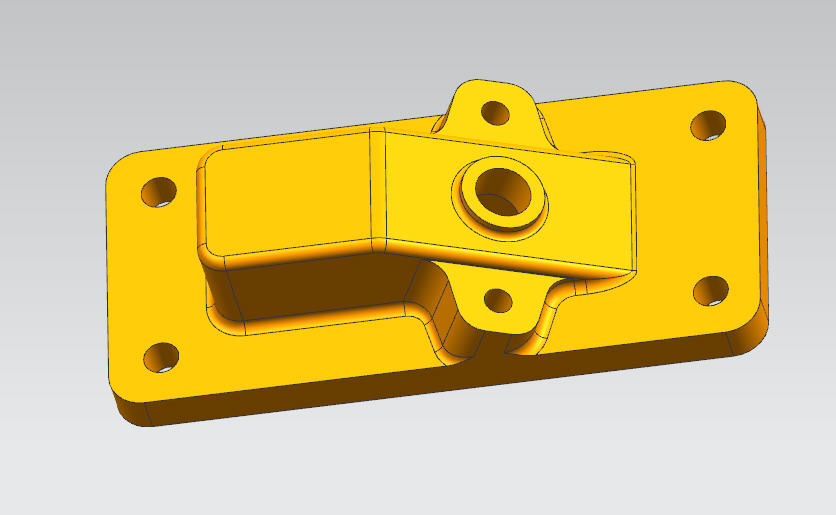

（代写夹具毕业设计） 钻拖拉机制动器杠杆壳φ16孔钻模设计
摘 要:随着不规则形状零件在现代制造业中的广泛应用，如何保证这类零件的加工精度就显得尤为重要。本文通过分析机械零件的结构特点和加工要求，制定了一套较合理的夹具设计，从而为保证该零件的加工精度将提供一种经济实用的工艺装备，具有一定的实用价值。对于夹具设计来说，最重要的就是定位、夹紧方案的确定。针对机械这个零件加工要求的特点，确定了只能用定位、夹紧的办法来加工该零件。通过对各种定位夹紧装置的分析比较，选择并组合了一套既能够满足加工要求的，又比较简洁的装置。同时，通过对一系列定位误差和夹紧力的计算，验证了该零件的加工是可以保证其要求的精度的，它的加工误差在规定的范围内。通过夹紧力的计算，也验证了零件在被夹紧的前提下，它受到的夹紧力也并不大，满足夹具设计所要求的既要保证一定的夹紧力不使工件在加工过程中发生位移，但同时又不能过大致使工件发生变形。
关键词：工艺装备：夹具设计：定位：夹紧
Abstract:With the wide application of the irregular form part in the modern manufacturing industry, how to guarantee the machining accuracy of this kind of part seems particularly important. Through analysing the top cover part of hay mover and processing demanding of the top cover part of hay mover of the gearbox,a jig which has reasonable characteristic has been designed.It can not only guarantee the machining accuracy of this part for a kind of economical and practical craft equip and it also has certain practical value. To design of the jig , the most important thing is to make a scheme of reservation and clamp.As for the process demand of this part of top cover of the hay mover gearbox, through comparing of various kinds of reservations and clamps,a not only can satisfy with the demand of manufacturing and also very compactible device had been designed.
Keywords: process equipment：fixture design：deposition,clamping
目录
摘 要 Ⅰ
Abstract Ⅱ
第1章 绪论 1
1.1 本课题的来源及目的意义 1
1.2 精度设计技术分析 1
第2章 零件的分析 2
2.1 零件的作用 2
2.2 零件的工艺分析 2
2.3 零件的技术要求 3
第3章 工艺规程的分析 4
3.1 生产纲领和生产类型的确定 4
3.2 确定毛坯制造形式 4
3.2.1 毛坯材料及热处理 4
3.2.2 毛坯的结构确定 5
3.3 毛坯尺寸与机械加工工艺尺寸确定 6
3.4 基准面的选择 7
3.4.1 粗基准的选择 7
3.4.2 精基准选择的原则 8
3.5 工艺方案的制定 8
3.6 切削用量与工时的计算 9
3.6.1 工序3:粗,精铣工件底平面 9
3.6.2 工序4:粗,精铣工件顶端平面 10
3.6.3 工序5:钻,扩,铰底面4×∅10孔 13
3.6.4 工序6:钻,扩,铰底面2×∅8孔 17
3.6.5 工序7:钻,扩,铰顶端∅16孔 21
第4章 钻夹具设计 25
4.1 概论 25
4.1.1 夹具概念 25
4.1.2 机床夹具的分类 25
4.1.3 夹具设计中的特点 26
4.1.4 夹具分类 26
4.1.5 夹具的作用 27
4.2 夹具设计 28
4.2.1 问题的提出 28
4.2.2 定位基准的选择 28
4.2.3 导向对刀元件的设计 29
4.2.4 切削力及夹紧力计算 30
4.2.5 定位误差分析 31
结论语 32
参考文献 33
致谢 34
