阀体工艺及钻2-Ø4.5斜孔夹具设计
摘 要
夹具是机械加工不可缺少的部件，在机床技术向高速、高效、精密、复合、智能、环保方向发展的带动下，夹具技术正朝着高精、高效、模块、组合、通用、经济方向发展。
由于该零件属于大批量生产，钻孔精度要求较高，所以设计一个专用的钻床夹具，保证零件的加工质量。由于夹具的利用率高，经济性好，使用元件的功能强并且数量少，配套费用低，降低了生产成本；采用夹紧装置，缩短停机时间，提高生产效率。
设计钻床夹具，首先要仔细分析加工零件的技术要求，运用夹具设计的基本原理和方法，拟定夹具设计方案；在满足加工精度的条件下，合理的进行安装、定位、夹紧；在完成夹具草图后，进一步考虑零件间的连接关系和螺钉、螺母、定位销等的固定方式，设计合理的结构实现各零部件间的相对运动；根据各零件的使用要求，选择相应的材料。
完成钻床夹具的所有设计后，用AutoCAD进行二维图形的绘制，首先画装配图，然后从装配图上拆画零件图，标注相关尺寸及技术要求，最后进行论文的撰写、整理、修改完成该毕业设计。
关键词；夹具；钻床夹具；精度；CAD
Abstract
Fixture is an indispensable component in machining, in the machine tool technology to high-speed, high efficiency, precision, complex, intelligent, environmentally friendly direction, driven by fixture technology is moving in high-precision, high efficiency, module, combination, general economic direction.
The task of the thesis is processing five holes on parts (cabinet) ,four face, a sidewall.As the parts are high-volume production,hole require high precision, so the design of a special drilling fixture.Assurance the quality of machining .Thanks to the high utilization rate of the fixture, the economy is good, with strong features and a small number of components, supporting low-cost, lower production costs,with clamping device, reduce downtime, improve production efficiency.
Designed drilling fixture, the first careful analysis is the technical requirements for processing components, fixture design using the basic principles and methods.Prepared the fixture design scheme ;Meet the conditions of precision ,then reasonable installation, positioning, clamping;After the completion of draft fixture, and further consider the connection relation between parts and screws, nuts, pins and other fixed means,designing the reasonable structure to achieve relative motion between the various components;Requirements of the various components, select the appropriate materials.
Completion of all drilling fixture design, using the AutoCAD drawing two-dimensional graphics,first draw assembly drawing, and then removed from the part drawing on the painting Parts,marking the related to size and technical requirements,finally, write a thesis, organize, edit, complete the graduation project.
Keywords Fixture; drilling fixture; accuracy; CAD
目 录
第1章 绪论...........................................................1
1.1 机床夹具的发展概括..............................................1
1.2 机床夹具的发展方向..............................................2
1.3 夹具的特点......................................................3
1.4 夹具的设计要点..................................................3
第2章 阀体工艺设计...................................................4
2.1拟定加工工艺路线...............................................4
2.1.1基准的选择....................................................4
2.1.2粗基准的选择..................................................4
2.1.3 精基准的选择.................................................5
第3章 零件切削用量参数确定及工时计算................................6
3.1 零件加工工序设计................................................6
3.1.1粗铣89*68*45长方体工件........................................6
3.1.2钻4个Ø12的孔和Ø14的孔........................................7
3.1.3 精铣86*62*40的长方体工件.....................................8
3.1.4扩Ø12及Ø14的孔...... ........................................9
3.1.5钻Ø4.5的斜孔.....................................................9
第4章 钻夹具设计........................................................12
4.1 设计任务.......................................................12
4.2 夹具的设计步骤.................................................13

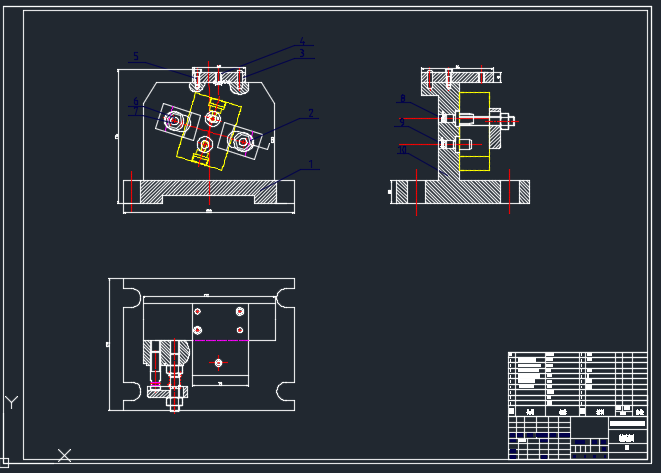

4.3 钻床夹具装配图.................................................15
4.4 对定位元件基本要求............................................16
4.5 定位方案与定位元件............................................17
4.6夹紧...........................................................18
4.7 切削力的计算..................................................19
4.8 钻床夹具体及夹具零件设计......................................24
第5章 夹具误差的计算................................................30
5.1 角度尺寸公差...................................................30
5.2 定位误差.......................................................30
5.3 工件在夹具上加工的精度分析.....................................31
5.4 夹具误差的计算.................................................32
第6章 零件材料.....................................................36
6.1 标准件.......................................................36
6.2 夹具体.......................................................37
6.3 固定钻套.....................................................38
小结.............................................................39
致谢.............................................................40
参考文献............................................................41
第1章 绪 论
1.1 机床夹具的发展概括
机床夹具的现状：机床夹具是在机械制造过程中，用来固定加工对象，使之占有正确的空间位置，用来加工或检测并保证加工要求的机床附加装置，简称为夹具。
夹具最早出现在18世纪后期。随着科学技术的不断进步，夹具已从一种辅助工具发展成为门类齐全的工艺装备。
国际生产研究协会的统计表明，目前中、小批多品种生产的工件品种已占工件种类总数的85％左右。现代生产要求企业所制造的产品品种经常更新换代，以适应市场的需求与竞争。然而，一般企业都仍习惯于大量采用传统的专用夹具，一般在具有中等生产能力的工厂里，约拥有数千甚至近万套专用夹具；另一方面，在多品种生产的企业中，每隔3～4年就要更新50％～80％左右专用夹具，而夹具的实际磨损量仅为10％～20％左右，为了适应科学技术的快速发展，我们在短短几年内需更新大量的专用夹具，这样即提高了加工的成本，也造成了材料的浪费，为了减少这种情况，我们可以采用数控机床的柔性化制造技术。
近年来，数控机床、加工中心、成组技术、柔性制造系统（FMS）等新加工技术的应用，对机床夹具提出了如下新的要求：
1）能迅速方便地装备新产品的投产，以缩短生产准备周期，降低生产成本；
2）能装夹一组具有相似性特征的工件；
3）能适用于精密加工的高精度机床夹具；
4）能适用于各种现代化制造技术的新型机床夹具；
5）采用以液压站等为动力源的高效夹紧装置，以进一步减轻劳动强度和提高劳动生产率；
6）提高机床夹具的标准化程度。
1.2 机床夹具的发展方向
现代机床夹具的发展方向：主要表现为标准化、精密化、高效化、柔性化和模块化等五个方面。
（1）标准化 机床夹具的标准化与通用化是相互联系的两个方面。目前我国已有夹具零件及部件的国家标准：GB/T2148～T2259－91以及各类通用夹具、组合夹具标准等。机床夹具的标准化，有利于夹具的商品化生产，有利于缩短生产准备周期，降低生产总成本。
（2）精密化 随着机械产品精度的日益提高，势必相应提高了对夹具的精度要求。精密化夹具的结构类型很多，例如用于精密分度的多齿盘，其分度精度可达±0.1"；用于精密车削的高精度三爪自定心卡盘，其定心精度为5μm。
（3）高效化 高效化夹具主要用来减少工件加工的基本时间和辅助时间，以提高劳动生产率，减轻工人的劳动强度。常见的高效化夹具有自动化夹具、高速化夹具和具有夹紧力装置的夹具等。例如，在铣床上使用电动虎钳装夹工件，效率可提高5倍左右；在车床上使用高速三爪自定心卡盘，可保证卡爪在试验转速为9000r/min的条件下仍能牢固地夹紧工件，从而使切削速度大幅度提高。目前，除了在生产流水线、自动线配置相应的高效、自动化夹具外，在数控机床上，尤其在加工中心上出现了各种自动装夹工件的夹具以及自动更换夹具的装置，充分发挥了数控机床的效率。
（4）柔性化 机床夹具的柔性化与机床的柔性化相似，它是指机床夹具通过调整、组合等方式，以适应工艺可变因素的能力。工艺的可变因素主要有：工序特征、生产批量、工件的形状和尺寸等。具有柔性化特征的新型夹具种类主要有：组合夹具、通用可调夹具、成组夹具、模块化夹具、数控夹具等。为适应现代机械工业多品种、中小批量生产的需要，扩大夹具的柔性化程度，改变专用夹具的不可拆结构为可拆结构，发展可调夹具结构，将是当前夹具发展的主要方向。
（5）模块化 模块化的设计省时、节能，体现在各种先进夹具的系统中，为夹具的计算机辅助设计与组装打下了坚实的基础，应用CAD技术，可建立元件库、典型夹具库和用户使用档案库，可进行夹具优化设计，进行夹具的三维实体组装。模拟仿真刀具的切削过程，为用户提供正确、合理的配套方案，了解市场需求，不断地改进和完善夹具系统。
1.3 夹具的特点
1）保证工件的加工精度
专用夹具应有合理的定位方案，合适的尺寸，公差和技术要求，并进行必要的精度分析，确保夹具能满足工件的加工精度要求。
2）提高生产效率
专业夹具的复杂程度要与工件的生产纲领相适应，应根据工件生产批量的大小选用不同复杂程度的高效夹紧装置，以缩短辅助时间，以提高生产效率。
3）工艺性好
专用夹具的结构简单，合理，便于加工，装配，检验和维修。专用夹具的生产属于小批量生产。
4）使用性好
专用夹具的操作应简单，省力，安全可靠，排屑应方便，必要时可设置排屑机构。
5）经济型好
除考虑专用夹具本身结构简单，标准化程度高，成本低廉外，还应根据生产纲领对夹具方案进行必要的经济分析，以提高夹具在生产中的经济效益。
1.4 夹具的设计要点
确定各表面加工方案，在加工径向孔时，需综合考虑以下因素：
（1）要考虑各表面的精度和质量要求，根据各加工表面的技术要求，选择加工方法及分几次加工。
（2）根据生产类型来选择，在大批量生产中可使用专用的高效率的设备；在单件小批量生产中则使用常用设备和一般加工方法。
（3）要考虑被加工材料的性质。
（4）要考虑工厂或车间的实际情况，同时也应考虑不断改进现有的加工方法和设备，推广新技术，提高工艺水平。
（5）此外，还要考虑一些其他因素，如加工表面的物理机械性能的特殊要求，工件形状和重量等。
第2章 阀体工艺设计
2.1拟定加工工艺路线
2.1.1 基准的选择
基面的选择是工艺规程设计中的重要工作之一。基面选择的正确合理，可以使加工质量得到保证，生产率得到提高。否则，加工工艺过程中会问题百出。
2.1.2粗基准的选择
粗基准选择应当满足以下要求：
（1）粗基准的选择应以加工表面为粗基准。目的是为了保证加工面与不加工面的相互位置关系精度。如果工件上表面上有好几个不需加工的表面，则应选择其中与加工表面的相互位置精度要求较高的表面作为粗基准。以求壁厚均匀、外形对称、少装夹等。
（2） 选择加工余量要求均匀的重要表面作为粗基准。例如：机床床身导轨面是其余量要求均匀的重要表面。因而在加工时选择导轨面作为粗基准，加工床身的底面，再以底面作为精基准加工导轨面。这样就能保证均匀地去掉较少的余量，使表层保留而细致的组织，以增加耐磨性。
（3） 应选择加工余量最小的表面作为粗基准。这样可以保证该面有足够的加工余量。
（4） 应尽可能选择平整、光洁、面积足够大的表面作为粗基准，以保证定位准确夹紧可靠。有浇口、冒口、飞边、毛刺的表面不宜选作粗基准，必要时需经初加工。
（5） 粗基准应避免重复使用，因为粗基准的表面大多数是粗糙不规则的。多次使用难以保证表面间的位置精度。
基准的选择是工艺规程设计中的重要工作之一，他对零件的生产是非常重要的。先选取外圆和端面为定位基准，利用三爪卡盘为定位元件。
2.1.3精基准的选择
精基准的选择应满足以下原则：
1)为了保证零件各个加工面都能分配到足够的加工余量，应选加工余量最小的面为粗基准。
2)为了保证零件上加工面与不加工面的相对位置要求，应选不加工面为粗基准。当零件上有几个加工面，应选与加工面的相对位置要求高的不加工面为粗基准。
3)为了保证零件上重要表面加工余量均匀，应选重要表面为粗基准。零件上有些重要工作表面，精度很高，为了达到加工精度要求，在粗加工时就应使其加工余量尽量均匀。
4)为了使定位稳定、可靠，应选毛坯尺寸和位置比较可靠、平整光洁面作粗基准。作为精基准的面应无锻造飞边和铸造浇冒口、分型面及毛刺等缺陷，用夹具装夹时，还应使夹具结构简单，操作方便。
5)精基准应尽量避免重复使用，特别是在同一尺寸方向上只允许装夹使用一次。因粗基准是毛面，表面粗糙、形状误差大，如果二次装夹使用同一粗基准，两次装夹中加工出的表面就会产生较大的相互位置误差。
2.2制定工艺路线
1 备料
2铣削 1，粗铣长度端面保证高度尺寸45 2,粗铣高度端面保证宽度68 3,粗铣宽度端面保证长度尺寸89
3钻削 1,在前端面钻Ø4.8的孔,保证深度为26,扩长度13的孔并攻M14的螺纹,距离端面深度为3扩孔为Ø20,用同样的方法在前端面和上端面钻同样的孔,在前端面钻4个Ø12的孔。
4 铣削 1,长宽高分别为86*62*40的长方体工件
5 钻削 1钻Ø4.5的孔
6终检
7 入库
