链节工艺制定与夹具设计
摘要：通常在机械制造产业，要想设计制造出合理可靠的零件，首先就得制定出一套可行的机械加工工艺路线，一套可靠的加工工艺路线在生产中非常重要，同时也要设计出合理的专用夹具，可靠的工艺路线合理的专用夹具可以有效的提高生产效率，提高产品质量。本次设计主要研究内容是对应用于工业环保输送机内传动输送零件——链节的机械加工工艺设计和加工该零件时所需的专用夹具设计两大部分。先对该链节零件进行了详细的分析，了解了链节零件的结构及加工要求，制定出两套链节零件的加工工艺路线，并通过合理的分析，最后的工艺方案是通过比较来确定的。本次链节零件的工艺设计确定了该零件的加工余量和工艺尺寸,选择合理的加工设备,通过翻阅资料查表计算确定了切削用量和基本工作时间。。运用的夹具的基本原理和方法，结合该零件的钻孔工序和车槽工序设计出一套钻孔专用夹具以及一套车槽专用夹具。本设计的加工工艺路线在实际生产中已得到验证，并产生了不错的效益两套专用夹具也得到了认证，在整个工艺路线上起到了关键性作用，给零件生产提供了保障，同时也带来了快捷，高效，安全等多项优势。所以这次设计是成功的。
关键词：机械加工；工艺规程；专用夹具；链节；输送机
Process Design and fixture Design of chain joints
Abstract：Usually in the machinery manufacturing industry, in order to design and manufacture reasonable and reliable parts, we must first work out a set of feasible mechanical processing technology route, a set of reliable processing technology route is very important in production. At the same time, it is necessary to design reasonable special fixture, which can effectively improve production efficiency and product quality. The main research content of this design is to design the machining process of the internal transmission conveying part of the industrial environmental protection conveyor and the design of the special fixture which is needed when the part is processed. At first, the part of the chain joint is analyzed in detail, and the part of the chain joint is understood. With the structure and processing requirements, two sets of link parts processing technology route is made, and through reasonable analysis, the final process plan is determined by comparison. The process design of this chain part determines the machining allowance and process size of the part, selects the reasonable processing equipment, and determines by turning over the data lookup table. The basic principle and method of the cutting amount and working time, the basic principle and method of the use of the fixture, and the design of a set of special jig for drilling and a special fixture for a set of troughs are designed in combination with the drilling procedure and the groove process of the part. The process route of this design has been verified in actual production and two sets of good benefits have been produced. The special fixture has also been certified, which plays a key role in the whole process line, provides the guarantee for the production of parts, and also brings many advantages, such as fast, high efficiency, safety and so on. So the design was successful.
Keywords: Machining; process rules; special fixture; chain joint; conveyer
目录
一、绪论 1
（一）题目的研究意义 1
（二）本课题的主要内容 1
二、链节工艺分析 3
（一）零件分析 3
1、结构要求分析 3
2、技术要求分析 4
（二）零件加工工艺分析 4
1、表面加工方法分析 6
2、夹具设计工艺装备选择 7
三、机械加工工艺规程设计 12
（一）零件表面加工方法选择 12
（二）零件加工基准的选择 12
1、粗基准的选择 12
2、精基准的选择 12
（三）制定机械加工工艺路线 13
1、机械加工工艺路线方案一 13
2、机械加工工艺路线方案二 14
（四）工艺方案的比较分析 14
（五）工序尺寸的确定 15
（六）加工余量的确定 15
（七）选择加工设备与工艺设备 15
1、机床的选择 15
2、刀具的选择 16
3、夹具的选择 16
4、量具的选择 16
（八）切削用量与基本时间的确定 17
1、工序40的设计 17
2、工序60的设计 17
3、工序80的设计 19

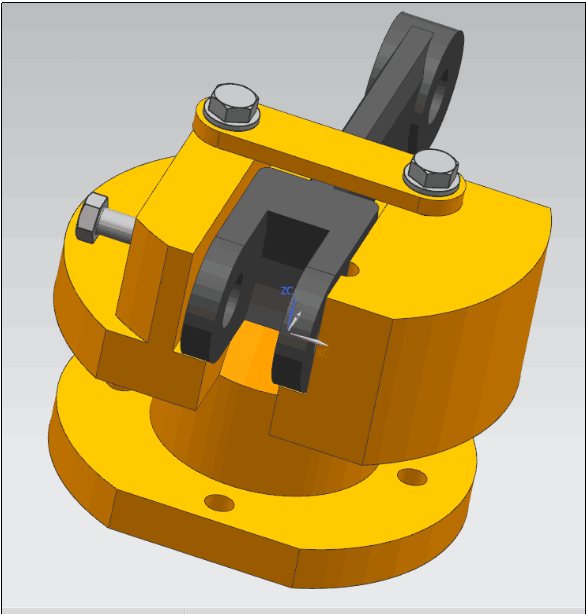

四、车宽28槽专用夹具设计 21
（一）零件定位方案选择 21
1、加工工序应限自由度分析 22
2、按结构特征选择定位元件 22
3、按所选定位元件分析能限自由度 22
4、其它元件分析 22
（二）夹紧方案选择 22
1、切削力计算 23
2、夹紧力计算 23
（三）调整及安装选择 24
1、车夹具的安装 24
2、刀具的安装 24
3、安装元件选择 24
4、专用车夹具操作的简要说明 24
五、钻ϕ25孔专用夹具设计 25
（一）零件定位方案选择 25
1、加工工序应限自由度分析 25
2、按结构特征选择定位元件 25
3、按所选定位元件分析能限自由度 25
4、其他元件分析 26
（二）夹紧方案选择 26
1、切削力计算 26
2、夹紧力计算 26
（三）调整及安装选择 27
1、钻模板选择 27
2、安装元件选择 27
3、专用钻夹具操作的简要说明 27
六、小结与展望 29
小结与致谢 30
参考文献 32
参考文献
[1]艾兴，肖诗纲.切削用量简明手册[M].北京：机械工业出版社，2002.6（2016.2重印）
[2]陈立德．机械设计基础课程设计指导书[M].北京：高等教育出版社，2013.7（2016.3重印）
[3]孙燕华．AutoCAD机械制图[M].北京：机械工业出版社，2014.8（2016.1重印）
[4]李洪．机械加工工艺手册[M]．北京：北京出版社，1999.12
[4]吴慧媛，韩邦华.零件制造工艺与装备--机械制造技术[M].北京：电子工业出版社，2010.2
[5]杨叔子.机械加工工艺手册[M].北京：机械工业出版社，2015.12
[6]吴拓.现代机床夹具【设计要点】[M].北京：化学工业出版社，2016.7
[7]吴拓.机床夹具设计实用手册[M].北京：化学工业出版社，2014.1
[8]李洪.机械加工工艺手册[M].北京：北京出版社，1999.12
[9]毛平淮.互换性与测量基础基础（第三版）[M].北京：机械工业出版社，2015.12
[10]陈向云.机床夹具设计[M].北京：电子工业出版社，2013.7
[11]孙本绪，熊万武.机械加工余量手册[M].北京：国防工业出版社，1999.11
[12]何庆，李郁.机床夹具设计教程[M].北京：电子工业出版社，2012.8
[13]曹岩，白瑀.机床夹具手册与三维图库[M].北京：化学工业出版，2010.3
[14]王先逵.机械加工工艺手册【单行本】钻削、扩削、铰削加工[M].北京：机械工业出版社，2008.6
