密封盖零件机械加工工艺与钻径向孔分度夹具设计
摘 要
夹具是机械加工不可缺少的部件，在机床技术向高速、高效、精密、复合、智能、环保方向发展的带动下，夹具技术正朝着高精、高效、模块、组合、通用、经济方向发展。
由于该零件属于大批量生产，钻孔精度要求较高，所以设计一个专用的钻床夹具，保证零件的加工质量。由于夹具的利用率高，经济性好，使用元件的功能强并且数量少，配套费用低，降低了生产成本；采用夹紧装置，缩短停机时间，提高生产效率。
设计钻床夹具，首先要仔细分析加工零件的技术要求，运用夹具设计的基本原理和方法，拟定夹具设计方案；在满足加工精度的条件下，合理的进行安装、定位、夹紧；在完成夹具草图后，进一步考虑零件间的连接关系和螺钉、螺母、定位销等的固定方式，设计合理的结构实现各零部件间的相对运动；根据各零件的使用要求，选择相应的材料。

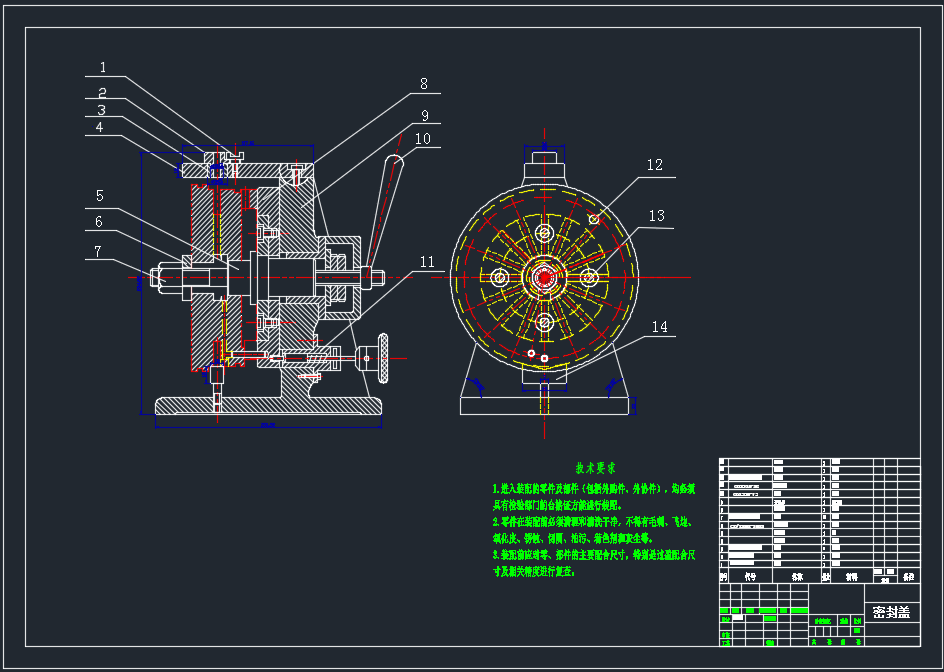

完成钻床夹具的所有设计后，用AutoCAD进行二维图形的绘制，首先画装配图，然后从装配图上拆画零件图，标注相关尺寸及技术要求，最后进行论文的撰写、整理、修改完成该毕业设计。
关键词；夹具；钻床夹具；精度；CAD
Abstract
Fixture is an indispensable component in machining, in the machine tool technology to high-speed, high efficiency, precision, complex, intelligent, environmentally friendly direction, driven by fixture technology is moving in high-precision, high efficiency, module, combination, general economic direction.
The task of the thesis is processing five holes on parts (cabinet) ,four face, a sidewall.As the parts are high-volume production,hole require high precision, so the design of a special drilling fixture.Assurance the quality of machining .Thanks to the high utilization rate of the fixture, the economy is good, with strong features and a small number of components, supporting low-cost, lower production costs,with clamping device, reduce downtime, improve production efficiency.
Designed drilling fixture, the first careful analysis is the technical requirements for processing components, fixture design using the basic principles and methods.Prepared the fixture design scheme ;Meet the conditions of precision ,then reasonable installation, positioning, clamping;After the completion of draft fixture, and further consider the connection relation between parts and screws, nuts, pins and other fixed means,designing the reasonable structure to achieve relative motion between the various components;Requirements of the various components, select the appropriate materials.
Completion of all drilling fixture design, using the AutoCAD drawing two-dimensional graphics,first draw assembly drawing, and then removed from the part drawing on the painting Parts,marking the related to size and technical requirements,finally, write a thesis, organize, edit, complete the graduation project.
Keywords Fixture; drilling fixture; accuracy; CAD
目 录
第1章 绪 论 5
1.1 机床夹具的发展概括 5
1.2 机床夹具的发展方向 5
1.3 夹具的特点 7
1.4 夹具的设计要点 7
第2章 密封盖工艺设计 8
2.1拟定加工工艺路线 8
2.1.1 基准的选择 8
2.1.2粗基准的选择 8
2.1.3精基准的选择 9
第三章 零件切削用量参数确定及工时计算 10
3.1零件加工工序设计 10
3.1.1车?170左端端面及外圆 10
3.1.3 粗车右端端面及右端外圆 11
3.1.4扩?27.2及?123.82的孔 12
3.1.5 精车小端外圆至?158.62 13
3.1.6钻?5.41的孔，钻?5.34的孔，钻?6.75的孔及?3.18的孔 14
3.1.7割槽6.35*22.16及4.75*2.92的槽 15
3.1.8 同3.1.6 16
第四章 钻夹具设计 16
4.1 设计任务 16
4.2 夹具的设计步骤 17
4.3 钻床夹具装配图 19
4.4 对定位元件的基本要求 20
4.5 定位方案与定位元件 21
4.6 夹紧 22
4.7切削力的计算 23
4.7.1实际所需夹紧力的计算 25
4.8钻床夹具体及夹具零件的设计 28
4.8.1 夹具体的要求 28
4.8.2 夹具体毛坯的类型 29
4.8.3钻模板以及钻套的设计 30
第5章 夹具误差的计算 34
5.1 角度尺寸公差 34
5.2 定位误差 34
5.3 工件在夹具上加工的精度分析 35
5.4 夹具误差的计算 36
第6章 零件材料 41
6.1 标准件 41
小结 44
致谢 45
参考文献 47
第1章 绪 论
1.1 机床夹具的发展概括
机床夹具的现状：机床夹具是在机械制造过程中，用来固定加工对象，使之占有正确的空间位置，用来加工或检测并保证加工要求的机床附加装置，简称为夹具。
夹具最早出现在18世纪后期。随着科学技术的不断进步，夹具已从一种辅助工具发展成为门类齐全的工艺装备。
国际生产研究协会的统计表明，目前中、小批多品种生产的工件品种已占工件种类总数的85％左右。现代生产要求企业所制造的产品品种经常更新换代，以适应市场的需求与竞争。然而，一般企业都仍习惯于大量采用传统的专用夹具，一般在具有中等生产能力的工厂里，约拥有数千甚至近万套专用夹具；另一方面，在多品种生产的企业中，每隔3～4年就要更新50％～80％左右专用夹具，而夹具的实际磨损量仅为10％～20％左右，为了适应科学技术的快速发展，我们在短短几年内需更新大量的专用夹具，这样即提高了加工的成本，也造成了材料的浪费，为了减少这种情况，我们可以采用数控机床的柔性化制造技术。
近年来，数控机床、加工中心、成组技术、柔性制造系统（FMS）等新加工技术的应用，对机床夹具提出了如下新的要求：
1）能迅速方便地装备新产品的投产，以缩短生产准备周期，降低生产成本；
2）能装夹一组具有相似性特征的工件；
3）能适用于精密加工的高精度机床夹具；
4）能适用于各种现代化制造技术的新型机床夹具；
5）采用以液压站等为动力源的高效夹紧装置，以进一步减轻劳动强度和提高劳动生产率；
6）提高机床夹具的标准化程度。
参考文献
[1] 候洪生主编，董国耀主审.机械工程图学.北京：科学出版社，2001
[2] 肖继德，陈宁平主编.机床夹具设计.北京：机械工业出版社，1997
[3] 孙已德主编.机床夹具图册.北京：机械工业出版社，1983
[4] 李名望主编.机床夹具设计实例教程.北京：化学工业出版社，2009.8
[5] 李家宝主编.夹具设计.北京：中国工业出版社，1961.5
[6] 傅成昌，傅晓燕主编.公差与配合问答.北京：机械工业出版社，2007.1
[7] 虞自奋主编.AutoCAD2008高级案例解析.北京：中国电力出版社，2008.5
[8] HIRAME`GRANT主编.夹具-非标准夹紧装置.北京：机械工业出版社，1974.5
[9] 曹岩主编.机床夹具手册与三维图库.北京：化学工业出版社，2010.3
[10] 东北重型机械学院、洛阳农业机械学院、长春汽车厂工人大学编.机床夹具设计手册.上海科学技术出版社，1979.7
[11]胡凤兰主编.互换性与技术测量.高等教育出版社，2005.2
[12]周开勤主编.机械零件手册（第五版）.高等教育出版社,2001
[13]孙志礼、冷兴聚、魏延刚、曾海泉主编.机械设计.东北大学出版社，2000年；
[14]冯晏、刘艳杰、高郁主编.机械工程材料及热加工（第2版）.哈尔滨工业大学出版社,2001
[15]毛昕、张秀丽、黄英、肖平阳主编.画法几何及机械制图（第三版）.高等教育出版社,2004.7
