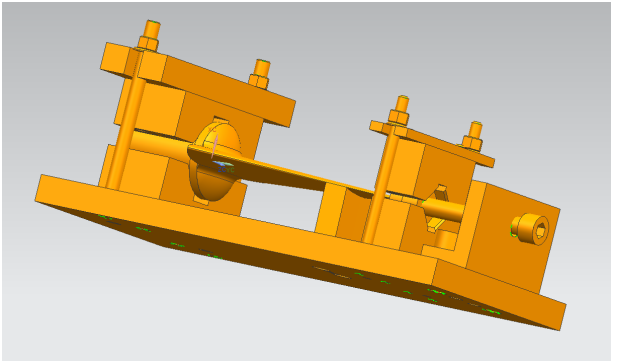

基于NX的离心压缩机叶片工艺及曲面和槽的铣夹具工装设计

基于NX的离心压缩机叶片工艺及曲面和槽的铣夹具工装设计

摘要:此次毕业设计的题目是叶片零件机械制造工艺及夹具设计,要求充分利用各门学科所学习到的专业知识,及平时实训积累练习所学的专业技能,对零件进行定位安装及夹紧设计,并且合理的制定加工零件所需要的的工艺路线,并且能够达到零件所要求的质量和精度。然后根据定位要求、定位元件及夹紧装置设计出夹具装配图加工时还应该计算定位误差及切削用量,并且运行CAD及UG软件进行零件的测绘及三维造型设计。
该零件的加工的主要表面是加工孔和加工端面,查看分析零件图纸可知,该零件孔的加工精度要求比端面低,因此我们应该先设计定位基准,在加工时先加工端面,然后再加工孔。加工过程选用组合机床,专用夹具设计。夹紧方式应该采用手动夹紧,方便省时。

关键词:工艺,夹具,设计 制图
Design of jig and fixture for centrifugal compressor vane process and surface and groove based on NX

Absrtact: The title of this graduation project is blade parts machinery manufacturing process and fixture design,, which requires the full use of the professional knowledge learned in various disciplines and the accumulation of professional skills learned in practice. The positioning installation and clamping design of the parts are carried out, and the process route needed for machining the parts is drawn up reasonably, and the quality and precision of the parts can be achieved. Then according to the requirements of positioning, the positioning element and clamping device should also calculate the positioning error and cutting parameters when designing the fixture assembly drawing, and run the software of CAD and UG to carry out the mapping and 3D modeling design of the parts.
The main surface of this part is the machined hole and the machined end face. By analyzing the drawing of the part, we can see that the machining precision of the hole of the part is lower than that of the end face. Therefore, we should first design the positioning datum and process the end face first. Then the hole is machined. The machining process selects the combination machine tool, the special fixture design. Clamping mode should be manually clamped, convenient and time saving.
Keywords : process , fixture , design drawing





目录
第一章 绪论 6
1.1课题背景及发展趋势 6
1.2夹具的基本结构及设计内容 6
第二章 NX造型 8
2.1图纸分析 8
2.2建模过程及分析 8
第三章 零件图的工艺分析 25
3.1零件的作用 25
3.2零件的加工技术要求分析 25
3.3零件的材料的选择 25
第四章 零件的毛坯选择 27
4.1确定毛坯的制造形式及其选择方法 27
4.2确定毛坯的形状及尺寸 28
第五章 零件工艺规程设计 29
5.1选择工序基准及工件装夹 29
5.2 确定工序尺寸及公差 30
5.3确定切削要素 32
5.4填写工艺文件 34
第六章 专用夹具设计 35
6.1问题的提出 35
6.2夹具总体方案设计 36
6.3绘制夹具装配图 37
设计心得 38
致谢 39




第一章 绪论
对于现下大学生而言,毕业设计是必须经历的一次独立学习的锻炼机会。身为机制专业的待结业一员,在离开校园前需对大学数年来所学专业知识的进行一次一次回顾,显然夹具制备是一项不错的选择,而且它也是即将独自走向社会进行实践前的一次综合演练,也是理论结合实践的诠释。
机械加工中的核心配备已然被机床夹具所控制。伴随着国内外机械领域的生产多元化,机床夹具的制备与使用慢慢的成了机械行业技术革新的衍生物。因而在机制专业待结业前,进行一次系统化夹具设计是必要任务。
1.1课题背景及发展趋势
   数控铣床是在普通铣床原有的加工理念基础上配备各种自动化设施,逐渐的发展并慢慢衍生的一种自动加工设施。其中最普遍的两大类产品则是不带刀库和带刀库。在行业生产中,我们通常将带刀库统称为加工中心。
加工形状复杂和一些特定任务的零件,基本采用带有数控系统的机床,一方面可以准确快速的完成任务,另一方面更提高了精度要求。零件的批量生产件数往往决定了数控铣床夹具的选用。对具有大工作量的零件加工而言,普遍采用常见的调整工作台面上的位置,以确定最终加工工件的夹紧定位,透过相应坐标系的设定来进行工作。自然企业发展必不可少的会有批量产品,为达到高效节源、节力、节物的理念,一种公用的结构简单夹具应运而生。例如本课题加工叶片曲面及φ8的槽时,可采用相应的专用夹具,透过其相应的夹紧定位装置实现夹具的设计并达到相应的加工任务。
1.2夹具的基本结构及设计内容
根据夹具的作用、特点、组成元件可大体划分为以下几类:
(1)定位装置及元件
(2)夹紧机构及元件
(3)夹具体
(4)对刀-引导装置
(5)动力装置
(6)分度装置
(7)其他连接元件
当然每个夹具并不需要具备所有的夹具设计元件及装置,如本课题的夹具就不存在动力装置和分度装置,当然引申至其他类似的数控机床夹具设计也并不一定存在相应的对刀导向装置及分度装置。
专用夹具的设计解决了生产问题,也提高了生产率,就本课题而言,其设计主要是对以下几项内容进行设计:
(1)定位装置设计             (2)零件的放置
(3)夹紧装置设计             (4)夹具体的设计

参考文献
1,  吴慧媛、韩邦华 《零件制造工艺与装备-机械制造技术》
北京:电子工业出版社,2010.2
2,  马俊、王玫     《机械制图-非机类》
     北京:北京邮电大学出版社,2008(2012.7重印)
3,  艾兴、肖诗纲   《切削用量简明手册(第3版)》
     北京:机械工业出版社,2002.6(2016.2重印)
4,  陈立德         《机械设计基础课程设计指导书》
     北京:高等教育出版社,2013.7(2016.3重印)
5,  毛平淮         《互换性与测量技术基础(第3版)》
     北京:机械工业出版社,2015.12(2017.1重印)
6,  姜敏凤、董芳   《机械工程材料及成形工艺(第三版)》
     北京:高等教育出版社,2014.7(2015.1重印)
