BMW车系vanos技术研究及故障分析
摘要:这些年汽车也慢慢的出现在了家庭用户中，汽车尾气带来的污染也逐渐被重视。全球各大汽车生产制造厂家都在尾气环保和“心脏”动力方面下足了工夫。自吸和涡轮两种技术也孕育而生，同时也形成了以马自达的创驰蓝天技术。本田、宝马两家企业也研发出相应的技术。丰田带领的自然吸气阵营，又以大众、萨博零头的涡轮增压队伍。而这几家汽车生产厂之间的战争也逐渐的拉开了序幕。当某一家企业制造出了更先进的产品，紧随其后的另外几家也会研究分析，然后结合自家的产品的状况进一步的优化。就这样相互的技术比拼，给我们这些广大的消费者们提供了动力更为强劲的发动机，以及可以降低空气污染的排放技术，更在为我们以后的家园做保护。本文仅介绍宝马VANOS的特点，和在使用过程中所存在的问题，分析问题呈现的缘由以及解决办法。并以我在工作中遇到的工作修理案例进一步叙述。
关键词：vanos；自然吸气
Study on Vanos Technology and Fault Analysis of BMW Car System
Abstract: these years the automobile also slowly appears in the family user, the automobile exhaust brings the pollution also gradually to be valued. The world's major car manufacturers are in the exhaust environmental protection and "heart" power to the full effort. Self-priming and turbine technology are also bred and born, but also formed a Mazda to create CHI Blue sky technology. Honda, BMW two companies also developed the corresponding technology. Toyota led the natural suction camp, with Volkswagen, Saab a fraction of the turbo-charged team. And the war between the few car factories is beginning to kick in. When a company creates a more advanced product, the next few are also studied and analyzed, and then combined with the conditions of their own products to further optimize. This mutual technical competition, to our vast number of consumers to provide a more powerful engine, as well as to reduce air pollution emissions technology, but also for our future home protection. This paper only introduces the characteristics of BMW Vanos, and the problems in the use of the process, analysis of the reasons for the problem presented and solutions. And in the work I encountered in the work of the repair case further described.
Key words: Vanos,；naturally inhale
目 录
第1章 绪论 1
1.1 VANOS简介 1
1.2 VANOS工作过程 1
1.3 VANOS特点 1
第2章 VANOS组成及工作原理 2
2.1 VANOS系统基本结构和应用 2
2.1.1 第2代vanos的结构和应用 3
2.1.2 第3代vanos的结构和应用 4
2.2 VANOS系统工作原理 4
2.2.1 Valvetronic工作原理 7
2.3 vanos与vvt之间的区别 9
第3章 B48发动机VANOS系统介绍 10
3.1 B48发动机vanos装配工艺 10
3.2 B48发动机vanos修理工艺 11
第4章 VANOS维修案例分析 14
4.1宝马520L VANOS功率下降故障 14
4.2 宝马523Li行驶熄火问题 16
致谢 18
参考文献 19
第1章 绪论
现在的柴油和汽油车要将燃料点燃都需要空气参与，而在汽车上实现这一作用的装置，专业名词叫配气机构。传统的发动机上配气相位是不可调整的，从而使发动机产生了很多的问题。比如动力降低、燃烧不充分、油耗增长、污染相对严重等等。随着科技的发展，宝马公司研制出了不同于其他品牌的正时调节技术—VANOS，它的登场也将宝马这一品牌，“打入”了消费者的心里。同时VANOS也会出现各种问题，下面我们来共同探讨下如何去解决问题。
1.1 VANOS简介
宝马公司开发的vanos系统完整的名称是可变凸轮轴正时控制系统，初代系统只是用两点式调节，以斜齿和调节柱塞来实现调整的机构，用在进气凸轮轴一侧。让凸轮轴围绕着曲轴转动一定的角度;因为其轮廓是斜齿，因而凸轮轴转角稍微大一些。
第2代在上一代的基础上改进了凸轮轴相对位置传感器，将其改成了带齿脉冲盘的传感器，由此可以识别凸轮轴位置和确定凸轮轴相对活塞压缩上止点位置。而且将油路的电磁阀改成了四通三位。
第3代在发现用斜齿出现的问题后，改用叶片，而且也将电磁阀改成了比例阀
1.2 VANOS工作过程

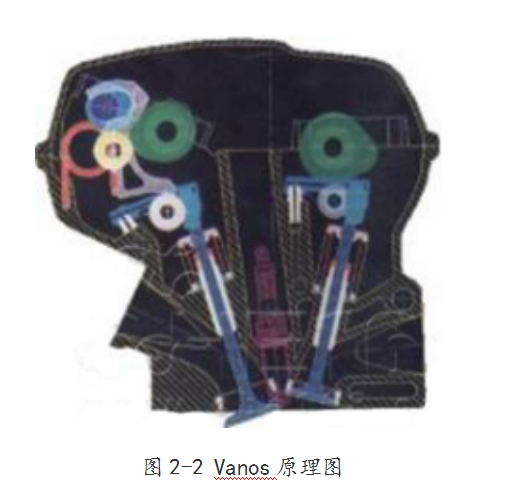

Vanos系统中的气门不是由凸轮轴直接带动的，而是经过中央的摇臂间接的进行控制。摇臂的转动是围绕其中央的一个轴转动的，这根轴的回转中心是特别偏置的，当其受控制而转动时，就会推动摇臂接近或远离凸轮。当摇臂与凸轮靠近时，就可得到长距离的气门升程和较久的气门开启持续时间；而当摇臂与凸轮逐渐远离时，得到的气门升程就变得很小，相对的气门开启的持续时间也就缩短了很多。Vanos系统这样的控制对气门正时/升程的调节比较平缓，不仅可以提高发动机功率，而且可以优化排气污染和降低油耗。
1.3 VANOS特点
vanos系统一般有下面3种作用和长处：
1.增加当发动机在中低转速范围时对外输出的扭矩；
2.采取缩小气门重叠角的方式来减少发动机小负荷时产生废气量；
3.在某些负荷工况，采用气缸内部的废气循环来减少Nox的比例，同时可很快的将三元催化加热到工作温度，还可以降低冷启动时的废气，降低油耗。
第2章 VANOS组成及工作原理
宝马的vanos其实属于可变气门定时系统，和所谓的改变气门升程这一技术没太大的关系，它只运用凸轮轴的位置（凸轮轴转角相对于曲轴转角位置） 调节。或者说是可变气门定时只是把气门升程距离在整个工作循环时间上的移动，但没有改变气门升程整体的距离。下面就由我具体的介绍vanos这一机构的构成.
参考文献
[1] 王会明.汽车维护[M]北京：中国劳动社会保障出版社 2016.
[2]王增全.车用涡轮增压器结构可靠性[M]北京：科学出版社2013.
[3]蒋绍忠.汽车维护与保养[M]北京：机械工业出版社2015.12
[4]张凤山.速腾轿车快修精修手册[M]北京：机械工业出版社2011.
[5]陈旭.汽车发动机原理与使用技术[M]北京：机械工业出版社2014.1
[6]刘慧明.汽车发动机机械维修[M]北京：人民交通出版社2014.9
[7]陈旭. 汽车发动机原理与实用技术[M]北京：机械工业出版社2014.1
[8]余志生. 汽车理论[M]北京：机械工业出版社2000
