烟度计在发动机检测中的应用
摘要：柴油发动机的发展给我们带来了很多的生活以及工作上的方便，在功率上要远高于汽油机，是工程项目等的必须选择！烟度计是测定汽车尾气中烟度的测试工具。主要用于柴油机尾气的基准。按规定时间抽取一定饿容积的排气，首先用活塞气体抽取泵从柴油机排放尾气的管中，从而在穿过滤纸时变黑。用光电的测量工具测量滤纸的吸收效率，这个吸收效率表示排放尾气的时候里面烟度的污染程度，要在滤纸变黑的情况下进行。烟度计主要由活塞气体抽取泵、采取样本的装置和吸光装置组成。测量一般重复4次，最后取4次的平均值采纳为所测得的烟度值。烟度值的数值范围为0-10，无变黑滤纸的烟度为零，颜色全部变黑滤纸的烟度为10。本文主要介绍了两种烟度计，分别是AVL415s和AVL439,两种烟度计种类不同，一种是不透光式，一种是滤纸式。针对其不同的结构，详细的讲述了其日常操作使用的规范性和定期保养的重要性。烟度计时测量汽车尾气排放烟度的工具，结合实例分析，说明在发动机台架试验中的应用已经到了离不开的地步，每一个试验都需要根据其准确无误的烟度数值来确定发动机各方面的基本参数。本论文的完成会对发动机台架试验烟度计的使用更加严格规范，对降低尾气排放的污染程度，改善环境和人体身心健康更近一步！
关键字：柴油发动机、烟度计、尾气排放、AVL415s、AVL439
Application of Smoke Meter in Engine Testing
Abstract:The development of the diesel engine has brought us a lot of convenience in the work is much higher than the gasoline engine. This not only promotes the research and application of diesel engine technology to reduce the pharynx, but also the development of smoke test instrument and continent test technology.
A smoke meter is an instrument for measuring the smoke level in the exhaust gas of an automobile. Mainly used for the determination of exhaust gas from diesel engine. A piston pump is used to extract a fixed volume of exhaust gas from the exhaust pipe of a diesel engine according to a set time, and the exhaust gas is passed through a filter paper with a certain area. The value range of smoke value is 0-10. the smoke of the blank filter paper is zero, and the smoke of the all black filter paper is 10. This paper mainly introduces two kinds of smoke meters, AVL415s and AVL439. The two kinds of smoke meters are different, one is opaque, the other is filter paper. In view of its different structures, the standardization of its daily operation and the importance of regular maintenance are described in detail. Smoke chronometer is a tool for measuring exhaust smoke of automobiles. The application of smoke chronometer in engine bench test has reached an indispensable stage. Every test needs to determine the basic parameters of engine according to its accurate smoke value. The completion of this paper will be more stringent for the use of engine bench test smoke meter, to reduce the pollution of exhaust emissions, improve the environment and physical and mental health of the human body a step closer!
Keywords:diesel engine, smoke meter，Exhaust emission ，AVL415s，AVL439
前言
随着时代的发展，社会的不断的进步，汽车的电子技术也得到了迅速的发展，目前一个国家的汽车工业技术已经成为衡量这个国家科技发展技术的重要标准。进入1980年后，由于汽车步入更多的家庭以及企业需求，能源危机的影响，汽车的节约能源和环境的保护与汽车污染成为了各国政府议论的话题的突出。国内自从1985年来接踵制定了一系列的法规和标准，以控制柴油机烟度排放污染。这不仅促进了柴油机降低烟度的技术研究和应用，而且烟度测试仪器及测试技术也得到了发展。碳颗粒物是柴油机排气中的第一主要颗粒物。柴油机和汽油机的燃料不同，柴油机的尾气要比汽油机尾气要大好几十倍。不仅是柴油机冒黑烟的直接原因，而且对人体健康和环境都有着极大的危害！为此，专门研究了排气净化装置。
第一章 柴油发动机烟度计
柴油机具有高工作效率，高燃油经济性，高动力等优点。在最近几年来，我国经济突飞猛进，大功率中、重型柴油机需求量逐渐增长。随着人体健康受到的威胁越来越严重，以及环境的污染白热化，我国对尾气排放的控制逐渐严格，新的排放法规陆续出台，汽车的尾气排放标准相继提升。本章主要详细介绍柴油机尾气的生成原理，国内外尾气排放标准，以及国内外的汽车尾气排放中烟度的技术进展。
1.1国内外柴油机排气检测方法方式的现状
1.1.1 汽车尾气的生成原理
汽车排气俨然成为城市空气恶劣的主要源头。研究汽车排气的产生原理及其重要组成部分,采取一定的汽车尾气过滤消除技术,对改善城市空气环境和人们得身心健康具有巨大而现实的意义。在汽车尾气中,除了两种最终氧化物（二氧化碳和水)外,还有一氧化碳气体、未充分燃烧的碳氢化合物以及高温情况时产生的特别多的对环境和人身心健康有危害的气体;气体和柴油的混合比值，是影响汽车排气危害的最主要因素。
我国环保部门的一项报告中这样说：柴油机尾气排放中的固体颗粒比汽油机尾气排放中的固体颗粒物要高非常非常多，最多多至上百倍。随着我国国内经济高速发展，科学技术腾飞，发动机制造工艺也日渐成熟，所以尾气排放中的固体颗粒物体积小到肉眼都无法看清楚的地步。这些微不足道的颗粒物一旦被人体吸入，便会吸附在人体的肺部，对于人体内部的免疫器官甚至不能够发现和及时处理这些颗粒物。一段时间之后，人体免疫的机能持续降低，有可能导致肺的一些疾病，呼吸道的疾病和心血疾病，长期作用还可能直接导致人死亡。并且发动机尾气排放中还有导致温室效应的颗粒物。
现阶段，汽车的发动机主要分为汽油机和柴油机两种，这两种发动机的组成非常的复杂。其中汽油的主要成分是芳香烃、高碳烷、丁烷、戊烷和其他的添加物。其碳氢比大约为1.95：1.0.其燃烧产物中的有害物质为一氧化碳、碳氢和铅化物等。排气物质中的一氧化碳和碳氢要比汽油机低一些， 但是这两张有害物质不是最多的气体。柴油机污染气体中有害物质比较多的是NOx和黑烟，而且此时降低两种物质的污染量不容易全面实现。这些氮氧的化合物中，一氧化氮占绝人部分，另外小部分是一氧化氮。
目录
前言 2
第一章 柴油发动机烟度计 3
1.1国内外柴油机排气检测方法方式的现状 3
1.1.1 汽车尾气的生成原理 3
1.1.2 汽车尾气排放的检验方式 6
1.1.3 国内外尾气排放标准 6
1.2国内外尾气烟度检测技术的研究进展 7
1.3本论文写作的意义 8
第二章 不透光烟度计的基本结构和工作原理 8
2.1 不透光烟度计的基本结构 8
2.2 不透光烟度计的工作原理 10
第三章 不透光烟度计的保养与检修 12
3.1更换滤芯 12
3.2 1000小时服务 14
第四章 滤纸式烟度计的基本结构和工作原理 15

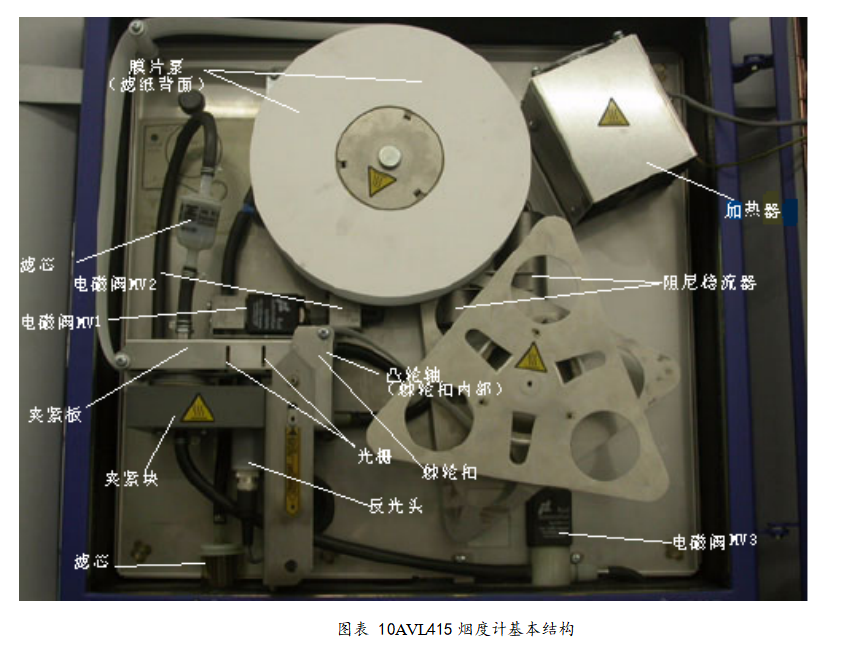

4.1 滤纸式烟度计的基本结构 15
4.2 滤纸式烟度计的工作原理 16
第五章 滤纸式烟度计的保养与检修 16
5.1检查滤纸的灰度： 16
5.2采样管与采样线路： 16
5.3泄漏检查： 16
5.4维护： 17
5.5反光头 17
5.6滤芯 17
5.7采样泵 18
5.8 冷却系统 18
5.9 凸轮轴 19
5.10 抽气单元 20
5.11检查密封圈： 20
5.12检查夹紧杆 21
5.13棘轮扣实物图见图19. 21
5.14轴承 21
夹紧杆的轴承不能有磨损 21
5.15滚轮 21
位于荆棘扣上活动的传动滚轮不能有损坏 21
5.16泡沫垫 21
5.17检查棘轮扣 22
5.18滤纸传动装置 22
第六章 AVL415烟度计在发动机台架试验中的应用 23
6.1 应用一 23
6.2 应用二 25
第七章 总论 26
致谢 26
参考文献 26
[1] 包帅善 柴油机烟度排放测试技术的发展 [M]. 柴油机设计与制造 2006 27
[2] 刘大庆 激光式消光烟度计的理论研究 [M].长春理工大博士论文 2013 27
[3] 曹跃芳 柴油机烟度测量问题的探讨 [M].内燃机与动力装置 2006 27
