叠加阀阀体零件机械加工工艺及专用夹具设计
摘要：加工工艺规程中的每一工序每一工步都会直接影响到加工工件的精度要求，所以制作一条合理的工艺规程，
那么每一步工序每一工步都要做到详细的说明书。在选择工序加工的加工设备和加工装备时，要根据实际情况进行
挑选和对比。最终选择合理的加工设备和装备进行加工。本文重点对叠加阀阀体零件的机械加工工艺进行研究分析，
最后选取箱体盖零件重点工序进行了专用夹具设计，完成本篇任务书的要求。为更有效的完成本篇毕业设计任务，
特制订了以下的研究步骤：
这次的设计过程如下所示：
1.对叠加阀阀体零件图纸进行工艺分析；
2.制作叠加阀阀体零件的工序卡片；

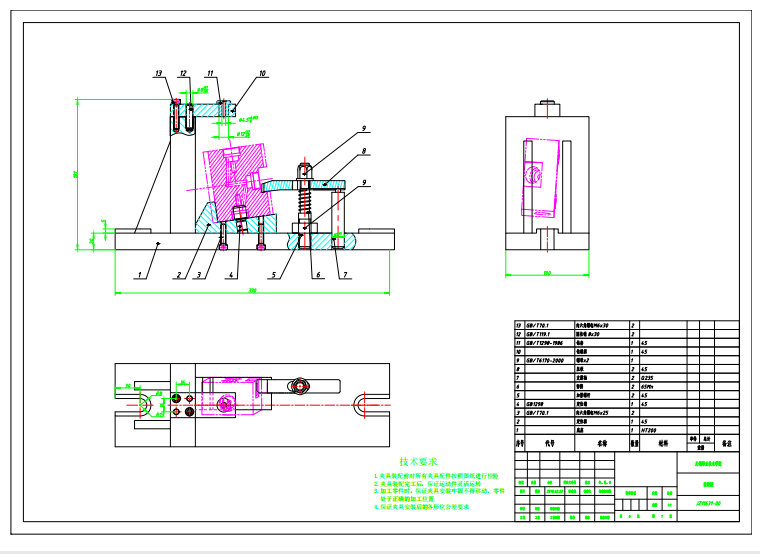

3.完成叠加阀阀体钻 4.5 斜孔夹具设计并完成相关图纸的绘制；
4.完成毕业设计论文的撰写；
关键词：叠加阀阀体；工艺；钻 4.5 斜孔专用夹具
Abstract: Each process in the processing process procedures will directly affect the precision requirements of the
machining workpiece, so the production of a reasonable process procedures, then each step of the process to do a detailed
manual. In the selection of process processing equipment and processing equipment, according to the actual situation to
select and compare. Finally choose reasonable processing equipment and equipment for processing. In this paper, the
mechanical processing technology of superimposed valve body parts is studied and analyzed, and finally the key process of
box cover parts is selected to design the special fixture, and the requirements of this task book are completed. In order to
better complete the graduation design task, the following research steps have been formulated:
This time the design process is as follows
1. Process analysis of the drawing of the parts of the superimposed valve body;
2. Production of superimposed valve body parts of the process card;
3.Complete the overlay valve body drill 4.5 oblique hole fixture design and complete the drawing of related drawings;
4. Complete the writing of the graduation design paper;
Key words: superimposed valve body; process; Drilling 4.5 Hole Special fixture
第一章 绪论
1.1 机械加工工艺叙述
机械加工工艺就是根据图纸要求确定加工方法与路线，达到图纸所示的尺寸、位置
要求或完成本岗位的指责，以便后续工艺安排。我们在制做设计机械加工工艺路线的时
候要保证各个工序精度和尺寸等要求。机械机械行业对生活起到了非常重要的作用。机 器行业的成长主要是体现在于制作办法、加工设备以及科学管理等方面。所以机械制造
技术一直追求的就是高质量、高效率以及高度自动化。
我觉得 21 世纪大多数的国家的经济命脉都是机械工厂，一个国家的发达还是不发
达的评判标准都在朝着一个方向靠近及这个国家的工业化水平，那么已经进入工业化的
国家一个国家的实力该如何判断高低呢？我觉得这个评判得落实的每一个企业、工厂、
岗位甚至是每一个职工身上。一旦落实到职工身上就意味着教育就特别重要，所以我们
国家大力支持机械方面学校的建立与健全完善，但所有的一切都是为机械行业服务的。
不可否认机械在国家经济命脉中的地位，但仍不能忽视一直支持机械生产的教育，正时
因为学校的教育，才有我今天写的论文。一个国家的教育水平直接影响到机械生产效率，
与机械方面的市场竞争力。
我们大多数的工厂现在依旧走着以数量来拼质量的路，我不是说什么坏话，只是一
个客观事实，但这样不好吗，自打我们国家步入新世纪以来，机械行业一直在迅猛发展，
才有了现在这样别的国家任没达到的水准，而且每时每刻都在进步者，进步着，一直在
努力削尖脑袋朝精密方向发展，争取达到世界最强，现阶段已经在某方面的技术已经达
到，但还没能够带动整个国家的整体进步。想要机械制造水平达到提高，最直接的方法
就是提高制造工艺。优化每一个环节，每一个步骤，每一个工序，每一个工步，使加工
更快，更好，更准确。只有这样才能在最基本的地方使我国机械制造工艺水平达到全面
的，稳步的发展。这就是本次设计的目的，不是有多么的崇大，只是尽一位即将毕业的
大学生应尽的职责而已。那么一般工厂是怎么加工工件的呢？那么就开始我们的设计
把
