WJQ-6方形接盘体加工工艺及夹具设计

WJQ-6方形接盘体加工工艺及夹具设计

WJQ-6方形接盘体加工工艺及夹具设计

  • 适用:本科,大专,自考
  • 更新时间2024年
  • 原价: ¥306
  • 活动价: ¥200 (活动截止日期:2024-03-31)
  • (到期后自动恢复原价)
WJQ-6方形接盘体加工工艺及夹具设计

WJQ-6方形接盘体加工工艺及夹具设计

摘  要

机械制造工艺学中最主要的学科就是根据零件来进行工艺设计,本次的设计也就是根据这个学科的主要内容来进行综合设计的,本次的零件提供的是方形接盘体零件,此零件属于化工设备中的一个零件,对这种较为规范的方形接盘体零件进行工艺设计是有一定的代表性的,基本上从零件图来入手,首先借助UG软件对这个零件来三维建模,然后对零件图上的基本尺寸和基本要求来分析其基本的工艺流程,接着制订工艺过程卡和工序卡,绘制出毛坯图,定好了工艺流程后,选择当中的重要工序当作专用夹具来进行设计,这次选择了是其中的两个主要工序来作为专用夹具的设计任务。

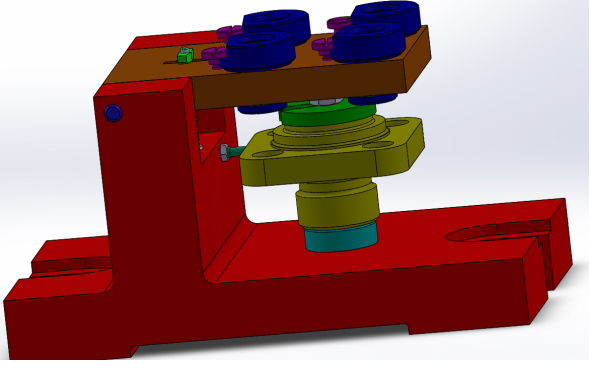

在夹具设计中选择钻孔的夹具,这样的方法都是为了方便实际的加工操作所考虑的,夹具的设计也本着以夹具的设计的主要要素来 进行考虑和分析。在设计好夹具后,再对夹具的总装配图和主要的零部件进行汇总,最后来完成总设计书的编写。

关键词:方形接盘体;工艺规程设计;三维建模;夹具设计

Abstract

Machinery manufacturing technology is the main subject in process design, according to the parts of the design is based on the main content of this subject to conduct comprehensive design, this part provides a cylinder parts, the parts belongs to one of the chemical equipment spare parts, for this kind of the specification of body parts in process design is a certain representativeness, basically come from part drawing, first of all the parts by UG software for 3 d modeling, and then the basic size of parts on the drawing and the basic requirements for the analysis of the basic technological process, formulation process and process, drawing, blank drawing, set good process, select one of the main process as a special fixture for the design, the choice is one of the two main processes for special fixture design task.

In fixture design, choose dividing hole jig, such an approach is for the convenience of operation considering the actual processing, fixture design is also in line with to the fixture design of the main factors to consider and analysis. After design fixture, of fixture of the general assembly drawing and main parts to carry on the summary, finally to complete the total design document writing.

Key words: pisol; Process planning design; UG three-dimensional modeling; Fixture design

目录

摘  要 1

Abstract 2

第一章 零件的工艺分析 5

第二章零件的工艺规程设计 7

2.1 WJQ-6方形接盘体加工定位基准的选择 7

2.1.1粗基准的选择 7

2.1.2精基准的选择 7

2.2WJQ-6方形接盘体加工工序安排分析比较 7

2.3毛坯材料及毛坯加工余量确定 9

第三章切削用量及基本工时计算 12

3.1粗车右端外圆成型 12

3.2粗车左端外圆成型 15

3.3精车右端外圆成型 18

3.4精车左端外圆成型 19

3.5钻底孔φ14 21

3.6 扩孔φ14 21

第四章专用夹具设计 22

4.1 定位和夹紧方案的设计 23

4.2 定位和夹紧零件的设计和选择 23

4.3 定位误差的计算 23

4.4夹紧装置的确定 24

4.5切削力与夹紧力的计算 24

4.6导向件的设计选型 25

4.7钻模板的确定 26

总结 28

参考文献 29

致谢 30

绪论

机械加工在这些年发展的比较好,并且在技术上也是不断成熟,随着机械加工的发展,夹具也是越来越受到重视,夹具的使用其实目的比较简单,简单的说呢就是用来定位跟加紧的。定位的话主要的目标就是让被加工的工件紧紧的固定在机床上面,并且要保证他在这个位置不会动,不能有偏移的情况发生,并且位置的精确度要比较好。定位装置用的比较多的主要是定位销跟支撑板这些,有些夹具当中还会用到V型快这些,有着比较好的定位通用性。夹紧的目标主要就是为了确保工件在定位好了以后,对工件事假一个夹紧力,让他保持不动,这种通过定位到夹紧的过程就是让零件有位置精度的保证。夹紧的主要的目的就是防止在加工的时候因为机床的运动,因为冲击造成零件的偏移的现象发生。用的比较多的加紧部件大部分有夹爪以及压板,还有液压以及气动夹紧部件这些。

夹具的使用很好的确保了工件的加工精度,也促进了机械加工的发展,在生产中现在由于加工的要求往往都比较多,因此在实际中夹具的种类也是各有区别,但是在实际中为了方便管理的话,对于夹具也是有一定的分类,根据夹具的通用性能来区分的话,目前主要是有通用夹具,专用夹具以及可调夹具,还有组合夹具这几种。通用夹具也是比较普遍的,用的比较多的,这种夹具的通用性以及适用性都比较好,能够满足于各种机床的使用要求,并且这种通用夹具的部件生产当中大部分的部件都能够标准化生产,对于生产来说可以大大的降低生产的周期以及生产成本。但是这种通用夹具也是有一定的缺点,主要是没办法满足一些复杂零部件的加工要求,并且精度会比较低。专用夹具的话,这种夹具顾名思义就是专门生产的夹具,用在满足某些工件的某些工序设计的,这种的夹具的针对性比较高,并且精度很高,能够满足生产的效率要求,但是这种专用夹具只能用来生产某些部件,对于其他部件的加工就没有那么适用了,还是有用一定的局限性的啊。可调夹具的话,这种夹具相对来说用的比较少,组合机床夹具的话,在加工当中用的比较多,被广泛的用到组合机床当中,这种事机械加工当中用的比较普遍的一种夹具。

第一章零件的工艺分析

根据WJQ-6方形接盘体的零件图能够知道,这次主要是对面和孔的加工形状来开始对这个零件进行初步的分析:

(1)面的特征加工包括WJQ-6方形接盘体的左右两侧外圆及端面,大外圆φ50的外圆及其端面表面粗糙度要求为Ra3.2,中心基准的φ20的表面粗糙度要求为Ra3.2

(2))孔的加工特征包括以基本中心孔上基准的各孔和外圆φ28.5面上的孔特征,包括中心基准孔φ35孔,外圆M36上的孔φ35,这些孔中内孔φ20、φ35要求粗糙度为Ra3.2。

(3)该零件中的形位公差要求为:以外圆φ20为基准中心相对于外圆φ35的基准公差的是外圆面上的4-φ14孔的中心相对于此基准中心有垂直度的要求0.04mm,内孔φ20有圆柱度0.006mm的要求。

参考文献

[1] 王金财,组合夹具设计与组装[M].北京:机械工业出版社, 2015.1.1

[2] 吴拓,现代机床夹具典型结构实用图册[M]. 北京: 化学工业出版社,2015.10.1

[3] 吴拓,机床夹具设计实用手册[M]. 北京: 化学工业出版社,2014.2.1

[4] (美)Neil Sclater(编),邹平(译)机械设计实用机构与装置图册 [M]. 机械工业出版社,2014.12.1

[5] 王纯祥,焊接工装设计与应用第二版[M]. 化学工业出版社,2014.1.1

[6] 吴拓,机床夹具设计集锦[M]. 机械工业出版社,2012.7.1

[7] (德)奥利菲·博尔克纳(编)杨祖群 (译),德国先进制造技术丛书(第一辑):机械切削加工技术[M]. 湖南科学技术出版社,2014.12.1

[8] 吴拓,现代机床夹具设计要点[M]. 化学工业出版社,2016.9.1

[9] (美)Robert O.Parmley(编),邹平(译)机械设计零件与实用装置图册 [M]. 机械工业出版社,2013.5.1

[10] 刘文周,数控组合夹具典型应用实例[M]. 机械工业出版社,2015.11.1
