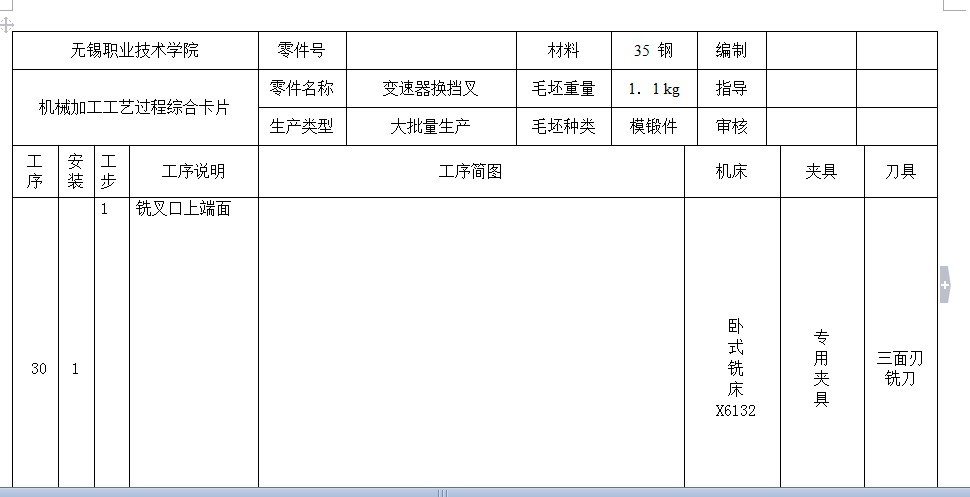

机械加工工艺过程 图为变速拨叉类零件，材料为35钢，生产纲领为5000 件／年，每日一班。要求设计加工该零件用的毛坯图或零件与毛坯合图1张，机械加工工艺过程卡片1套，加工孔的夹具一套，以及设计说明书1份。
一、零件的工艺分析
1．零件的功用、结构及特点
该零件是以 孔套在轴上，并用螺钉经M10 螺孔与轴定位，拨叉脚卡在双联齿轮的槽中，变速操纵机构通过拨叉头部的操纵槽带动拨叉与轴一起在变速箱中滑动，拨叉脚拨动双联齿轮在花键轴上滑移，从而实现其的变速功能。
拨叉的主要工作表面为操纵槽及拨叉脚两端面。主要配合面为和拨叉脚内侧面 51+0.10 。该零件属特殊形状零件，但复杂程度一般。由于拨叉在工作时承受一定的力，因此要求有一定的强度、刚度和韧性。
2 ．主要加工表面及要求
(1）拨叉安装孔：孔径㎜，表面粗糙度Ra3.2μm；孔端面位置尺寸56㎜，其表面粗糙度R12.5μm。 参考文献
[1] 赵家齐 主编 《机械制造工艺学课程设计指导书》北京：机械工业出版社
[2] 东北重型机械学院，洛阳农业机械学院编《机床夹具设计手册》 上海：上海科学技术出版社，1979
[3] 艾兴，肖诗纲主编《切削用量手册》 北京：机械工业出版社
[4] 《金属切削手册》上海科学文化技术出版社
[5] 杨叔子 主编 《机械加工工艺师手册》 机械工业出版社
[6] 孟少农 主编 《机械加工工艺手册》 机械工业出版社 1991
