计算机联锁的发展及TYJL-Ⅱ的故障处理与分析
摘要
随着铁路的蓬勃发展,设备也在更新换代。计算机联锁的应用在铁路中占领了重要地位。从第一台联锁机的诞生到现在的广泛使用,计算机联锁也得到了飞速的发展。但也免不了会出现故障等一系列问题,因此,我们需要掌握联锁机故障处理与分析。计算机联锁种类繁多,本文主要介绍联锁机发展的过程、特点及普通联锁机机柜结构组成等,再以二型机TYJL-Ⅱ为例进行详细介绍及故障处理与分析,明确掌握计算机联锁的架构,了解处理故障的思路及流程,方便我们对故障的进一步处理。
关键词:计算机联锁;TYJL-Ⅱ型计算机联锁系统;故障分析;处理
第1章引言
计算机联锁在铁路中起着至关重要的作用,它是保证车站内列车和调车作业安全,提高车站内通过能力的一种信号设备。它利用计算机对车站作业人员的操作命令及现场表示信息进行逻辑运算,从而实现对信号机及道岔等进行集中控制,使其达到相互制约的车站联锁设备。从1978年瑞典哥德堡第一个诞生,到1983年中国开始自己研制第一台计算机联锁系统再到现在的广泛使用。近年来计算机联锁得到了飞速的发展,成为今后铁路车站信号设备发展的主流。那么我们必须掌握如何应对计算机联锁故障的问题来进行进一步处理。
第2章计算机联锁的发展及构成特点
2.1计算机联锁的发展
1978年,第一个微机联锁在瑞典哥德堡诞生;
1983年,我国通号公司研究设计院开始研制国内的计算机联锁;
1984年,通号公司研究设计院研制的联锁系统在南京进行试验;
1986年,国内第一个联锁系统开始在太钢配料站投入使用;
1989年,联锁系统开始在国铁上正式使用(郑州北编组站);
1994年,联锁系统开始普及到国铁的客货运站上。
我国的联锁系统主要经历了三个阶段:
①机械联锁控制:起初到70年代前
②电气集中联锁控制:70年代基本已经从机械联锁控制转为6502电气集中联锁控制
③计算机联锁加继电器执行控制:90年代逐量使用
TYJL-Ⅱ双机热备型联锁机是国内第一个双机热备计算机连锁系统于1993年哈尔滨平房站投入使用。
2.2计算机联锁系统的构成特点
(1)计算机联锁系统的实时性特点
计算机联锁系统就是计算机实时控制系统的一个例子。实时控制系统是指在规定的时间内对外来信息能够做出反应的系统,即如果一个计算机系统要在确切的时间内从外部系统输入数据,并向它发送数据或进行其他的处理,该系统就是一个计算机实时控制系统。它的主要特点包括实时性;现场信号的输入和输出控制能力;高可靠性;可维护性;允许工作环境比较恶劣等其他特点。
(2)计算机联锁系统可靠性和安全性特点
计算机联锁系统一般采用多台工控机构成的高可靠性联锁系统。为使计算机联锁具有故障——安全性能,在计算机联锁系统中采用了一系列硬件技术保障措施,比如涉及行车安全的信息代码在输入、输出、传输、存储、处理的过程中,因故障或干扰而发生畸变时能够被检测出来,或者变成安全侧代码的概率极大,无论什么情况下,系统不得产生危险侧输出。计算机联锁系统的软件必须实现功能的安全性,如参考既有的联锁技术条件和当前电气集中联锁系统的功能,来进一步总结计算机联锁系统应实现的联锁需求和逻辑运算。
目录
摘要 1
第1章引言 2
第2章计算机联锁的发展及构成特点 3
2.1计算机联锁的发展 3
2.2计算机联锁系统的构成特点 4
第3章TYJL-Ⅱ型计算机联锁系统 7

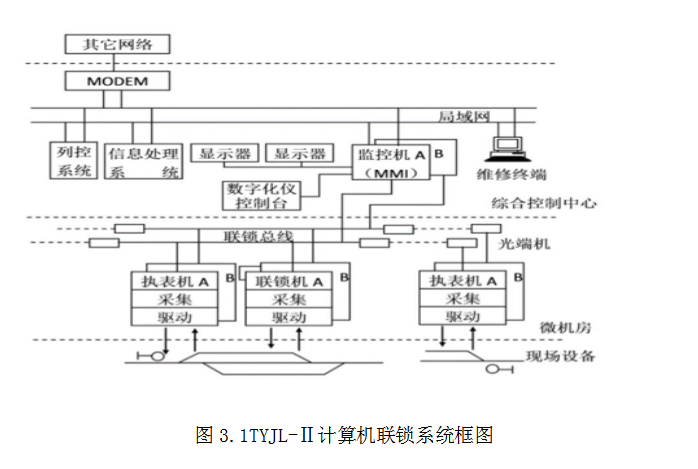

3.1TYJL-Ⅱ总体结构及功能 7
3.2TYJL-Ⅱ计算机联锁软件及其功能 9
3.3TYJL-Ⅱ计算机联锁硬件及其功能 11
3.4TYJL-Ⅱ计算机联锁机柜的介绍 13
第4章TYJL-Ⅱ型计算机联锁故障处理与分析 16
4.1TYJL-Ⅱ计算机联锁故障处理原则和程序 16
4.2TYJL-Ⅱ计算机联锁的故障分析与处理 17
致谢 20
参考文献 21
附录 22
参考文献
【1】钱艺 翟红兵 《车站信号自动控制系统维护》北京 中国铁道出版社 2014年
【2】付向名 《联锁设备检修与维护》 成都 西南交通大学出版社 2013年
【3】林瑜筠 吕永昌 《计算机联锁》 北京 中国铁道出版社 2010年
【4】常孟光等 《车站计算机联锁操作及维护》 北京 中国铁道出版社 2002年
