奔驰S级空气悬架常见故障检测与维修

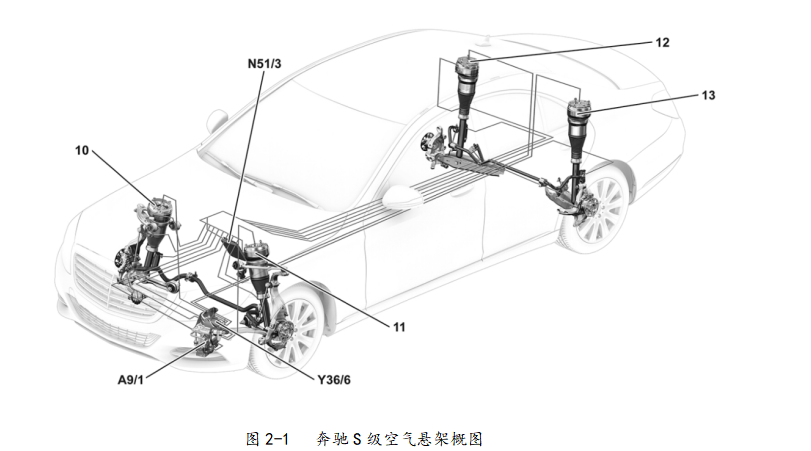

摘要：随着汽车科技的迅速发展，人们对于乘坐汽车舒适度和汽车性能要求不断增高。然而汽车悬架的好坏对这些起着终于重要作用，因此，空气悬架诞生了。空气悬挂是一种带可调减震系统的单室空气悬挂系统，它主要调节各车轮处的减震状况和悬挂, 以适应外部条件. 对水平高度控制可确保即使在车辆负载的情况下离地间隙仍保持恒定 。奔驰S级空气悬架主要由在前轴处, 带整体式可调减震系统的悬挂减震柱、在后轴处, 带可调减震系统的气压弹簧、带压力传感器, 阀单元和空气弹簧控制单元的压缩机单元、用于调整车辆水平高度和减震的水平高度传感器、压力存储中央储气罐组成。由于空气悬架结构较为复杂，所以在使用过程中会出现很多故障。本文以奔驰S级轿车空气悬架结构和原理，对该车常见故障进行分析和检测，并结合奔驰4S店维修资料对常见故障进行检测与维修。
关键词：悬架，传感器，执行器，故障检测，故障分析，排除方法。
Common Fault Detection and Maintenance of
Mercedes-Benz S-Class Air Suspension
ABSTRACT: With the rapid development of automobile science and technology, people's requirements for ride comfort and automobile performance are increasing. However, the quality of automobile suspension plays an important role in these, so air suspension was born. Air suspension is a kind of single room air suspension system with adjustable shock absorption system. It mainly adjusts the shock absorption condition and suspension at each wheel to adapt to external conditions. The horizontal height control can ensure that the ground clearance remains constant even under vehicle load. Mercedes-Benz S-class air suspension is mainly composed of suspended shock absorber column with integral adjustable shock absorber system, pneumatic spring with adjustable shock absorber system, compressor unit with pressure sensor, valve unit and air spring control unit, horizontal height sensor for adjusting vehicle horizontal height and shock absorber, and pressure storage central gas tank. Because of the complex structure of air suspension, there will be many faults in the use process. Based on the structure and principle of air suspension of Mercedes-Benz S-Class car, the common faults of the car are analyzed and detected, and the common faults are detected and maintained with the maintenance data of Mercedes-Benz 4S shop.
Key words: suspension, sensor, actuator, fault detection, fault analysis, troubleshooting method.
目 录
一、绪论-----------------------------------------------------------1
二、空气悬架的组成和功能-------------------------------------------3
（一）空气悬架的组成--------------------------------------------------------------------------3
（二）空气悬架的种类--------------------------------------------------------------------------4
（三）空气悬架的功能--------------------------------------------------------------------------6
三、空气悬架常见的故障现象-----------------------------------------8
（一）空气悬架常见故障-----------------------------------------------------------------------8
（二）故障现象分析------------------------------------------------------------------------------8
（三）实际案例分析------------------------------------------------------------------------------10
四、由于空气悬架常见故障引起汽车故障的检修方法----------------------12
（一）故障点检测步骤---------------------------------------------------------------------------12
（二）维修或更换步骤---------------------------------------------------------------------------13
（三）维修过程中注意事项---------------------------------------------------------------------22
五、总结------------------------------------------------------------23
六、致谢------------------------------------------------------------24
参考文献------------------------------------------------------------25
一、绪论
悬架系统设计应考虑汽车的舒适性、操纵稳定性、横摆和侧倾稳定性、驱动和制动性能等。此外，不同的车身高度对整车性能也有影响。一般而言，降低车身高度可以提高车辆高速行驶的安全性和燃油经济性；然而增加车身高度具有增大离地间隙，提高车辆通过性的优点。
随着汽车技术的发展和人们对乘坐舒适的追求，1776年叶片弹簧式悬架的问世使汽车悬架技术完成了跨越式的发展。并且一直使用到20实际30年代，螺旋弹簧才慢慢取代叶片弹簧。
随着道路的发展，人们对于汽车车速和乘坐舒适性、驾驶操控稳定性的要求不断增加。汽车行驶稳定性和安全舒适性的悬架将是未来汽车悬架的发展趋势。因此空气悬架诞生了。它可以根据车速、路况、行驶状态的不同，及时调整悬架的刚度和阻尼力，也可以根据汽车负载改变车身高度。空气悬架是一种利用气体的压缩实现弹性作用。空气悬架之所以能取代普通悬架，是因为它具有良好的行驶平顺性和操作稳定性，在负载变化的同时它的车身高度不变。空气弹簧系统质量小、摩擦小，能有效降低簧下质量和轮胎动载荷，降低震动和噪声，具有良好的道路友好性和优越的乘坐舒适性，现已广泛应用于列车、客车、豪华轿车、豪华SUV上，也必将成为未来车辆悬架系统的发展方向。但空气悬架由于复杂的结构，在使用过程中也有一系列的缺点暴漏。例如：不易布置、易损坏、密封性要求极高。
空气悬架具有以下特点：
①结构和材料的非线性特点，其刚度随载荷变化而变化，可其提供优越的乘坐舒适性。
②借助车身高度传感器、控制单元与高度控制阀等元件， 可以改变或保持车身的高度，保证车身高度不随载荷变化而变化。车辆在较差路面上行驶时，开高车辆以提高车辆的通过性；高速行驶时，降低车高以提高行车的安全性。
③ 空气弹簧的承载能力可以通过调节橡胶气囊内的空气压力来实现，同一种空气弹簧可以满足 不同载荷的要求，具有良好的通用性和经济性。
④空气弹簧悬架自振频率低，车轮动载小，可有效吸收路面的冲击，同时也能减少对路面的破坏，具有良好的道路友好性。
⑤空气弹簧以气体为工作介质，质量小，内摩擦小，工作时噪声极低。
⑥空气弹簧具有较高的疲劳寿命，疲劳寿命可达400万次以上，一些国外品牌的空气弹簧寿命甚至可达800万次以上。
但是空气弹簧也有一些缺点， 如只能承受垂直方向的力，需要加装导向机构来承受横向力和纵向力;密封环节较多，容易漏气;结构尺寸较大，结构布置相对困难等。
本文通过奔驰S级轿车作为研究对象，通过机械、电控方面，结合实际案例分析总结奔驰S级空气悬架故障的原因和排除方法。
参考文献
[1]奔驰4S店维修手册和奔驰厂家维修资料。
[2]林逸，陈潇凯，汤林生《汽车悬架系统新技术》北京理工大学出版社。
[3]金加龙《汽车底盘构造与维修》电子工业出版社。
[4]刘建华《汽车底盘构造与维修》机械工业出版社。
[5]黄虎，吴光强《汽车底盘常见故障及检修》。
