滤油器体的加工工艺及钻￠11孔夹具设计
摘要

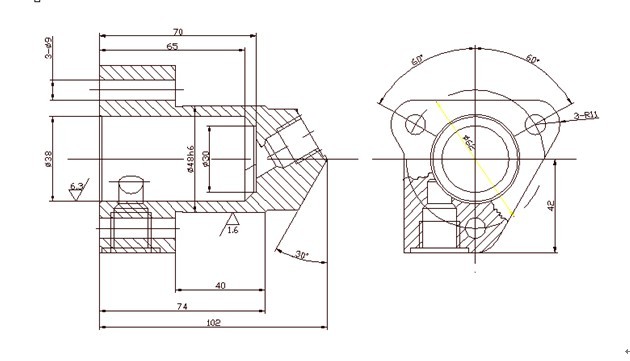

本次毕业设计是通过应用现代机床加工技术对夹具体零件进行加工，从而更加熟悉现代机械加工行业的发展，设计￠11孔的专用夹具是本次设计的关键所在。在查阅了图书馆大量的资料之后，问题终于得到了解决。并绘制了零件的CAD图与夹具装配图。
本次毕业设计共分为五章，第一章主要是分析了零件的生产类型，以利于更好的加工。第二章介绍了零件毛坯的设计过程，通过数据的计算来得到零件的毛坯。第三章来到了零件的加工工艺，这是一个解决加工问题的重点。第四章介绍了工序的设计过程。第五章则重点介绍了零件专用夹具的设计过程，从而使零件能够生产加工出来。
关键词： 加工；工艺分析；专用夹具设计
目录
摘要 1
序言 0
第一章零件的分析及生产类型的确定 1
1.1零件的作用 1
1.2 零件的工艺分析 2
1.3 零件的生产类型 2
第二章零件毛坯的设计 3
2.1 选择毛坯 3
2.2毛坯尺寸公差与机械加工余量的确定 3
2.3 确定毛坯尺寸 3
2.4 设计毛坯图 6
第三章 零件的加工工艺设计 7
3.1 定位基准的选择 7
3.2 零件表面加工方法的选择 7
3.3 拟订工艺路线 8
3.4 工艺方案的比较与分析 9
第四章 工序设计 11
4.1 选择加工设备与工艺装备 11
4.1.1选择机床 11
4.1.2 选择夹具 12
4.1.3 选择刀具 12
4.1.4 选择量具 12
4.2 确定工序尺寸 14
4.2.1 确定圆柱面的工序尺寸 14
4.2.2 确定轴向工序尺寸 14
4.3 数控加工工序 16
4.3.1 3个9孔的尺寸 16
4.3.2 编写程序 16
第五章 夹具的设计 18
5.1 工件的定位 18
5.1.1 定位方案 18
5.1.2 计算定位销尺寸 19
5.2 夹紧装置 20
5.3 定位误差分析 21
5.4 对刀装置 21
5.5 夹具体 21
5.6 结构特点 22
结束语 23
参考文献 25
外文翻译 31
附录 35
参考文献
1〈〈机械制造技术基础课程设计指南〉〉；主编：宗凯 ；化学工业出版社
2〈〈机械制造工艺学〉〉；主编：陈明 ；机械工业出版社
3〈〈机械制造技术基础课程设计指导教程〉〉；主编：邹青 ； 机械工业出版社
4〈〈机械设计课程设计手册〉〉；主编：吴宗泽、罗圣国 ；高等教育出版社
5《机械制造技术基础》；主编：林艳华 ；化学工业出版社
6《机械精度设计基础》；主编：孙玉芹，袁夫彩 ； 科学出版社
