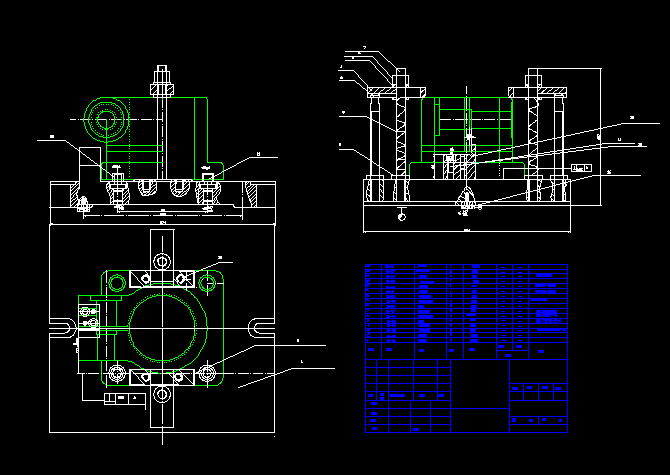

超声波测距倒车雷达支座体零件夹具设计
支座体是某企业产品中的关键零件之一，本课题要求根据企业生产需要和支座体零件的加工要求，首先完成零件的加工工艺规程设计，在此基础之上，选择其关键工序之一进行专用夹具及加工用组合机床设计，并完成必要的设计计算。本机床所用夹具的通用性强，工件采用液压定位夹紧，快速方便。定位采用一面一心轴的定位方式，夹紧采用液压加紧，采用这种方式完全能够满足精度要求。而且简易方便，制造成本低，通用性好。由于支座体的生产量比较大，为了保证产品质量，提高加工效率，需要对其加工工艺进行优化设计，并在关键工序使用组合机床或专用机床进行加工。
关键词 支座体 零件分析 工艺路线 夹具设计 组合机床
第1章 绪 论
1.1 设计目的
毕业设计是高等院校学生在学完了大学所有科目，进行了生产实习之后的一项重要的实践性教学环节。毕业设计主要培养学生综合运用所学的知识来分析处理生产实际问题的能力，使学生进一步巩固大学期间所学的有关理论知识，掌握设计方法，提高独立工作的能力，为将来从事专业技术工作打好基础。
另外，这次毕业设计也是大学期间最后一项实践性教学环节。通过本次毕业设计，应使学生在下述各方面得到锻炼：
（1）熟练的运用机械制造基础、机械制造技术和其他有关课程中的基本理论，以及在生产实习中所学到的实践知识，正确的分析和解决某一个零件在加工中基准的选择、工艺路线的拟订以及工件的定位、夹紧，工艺尺寸确定等问题，从而保证零件制造的质量、生产率和经济性。
（2）通过夹具设计的训练，进一步提高结构设计(包括设计计算、工程制图等方面)的能力。
（3）能比较熟练的查阅和使用各种技术资料，如有关国家标准、手册、图册、规范等。
（4） 利用autocad加强对工艺设计的掌握程度，并且直观理解加工过程。
（5）在设计过程中培养学生严谨的工作作风和独立工作的能力。
目录
第一章 绪论…………………………………………………………………………
第二章 设计任务……………………………………………………………………
第三章 零件的分析…………………………………………………………………
3.1零件的作用
3.2零件的工艺性分析
第四章 工艺规程设计………………………………………………………………
4.1确定毛坯的制造形式
4.2基准的选择
4.3设计工艺路线
4.4机械加工余量、工序尺寸以及毛坯余量的确定
第五章 定位方案及定位元件的选择………………………………………………
5.1 夹具、模板设计简要说明
5.2零件本工序的加工要求分析
5.3 拟定定位方案和选择定位元件
5.4选定安装元件
致谢
参考文献
参考资料
倪森寿主编.机械制造工艺与装备.北京：化学工业出版社，2008.
倪森寿主编.机械制造工艺与装备习题集和课程设计指导书，北京：化学工业出版社，2008.
倪森寿主编.机械制造基础.北京：人民邮电出版社，2008.
李洪主编.机械加工工艺手册.北京：北京出版社，2002.
孟少弄主编.机械加工工艺手册.北京：北京出版社，2000.
钱可强主编.机械制图.北京：高等教育出版社，2003.
李伟光主编.现代制造技术.北京：机械工业出版社，2001.
