(代做注塑模毕业设计）订书机压柄注塑成型与模具设计
摘要

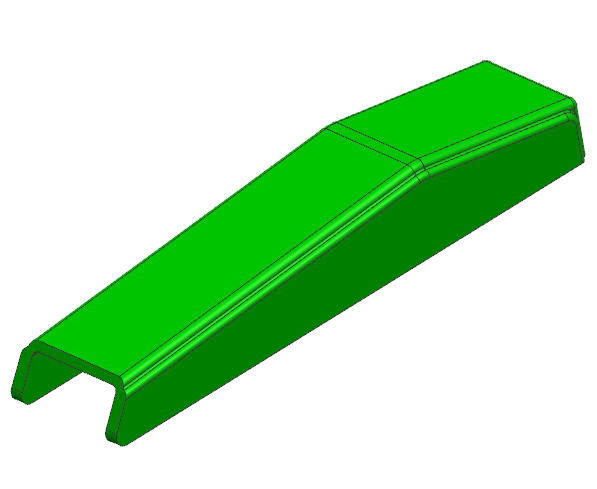

该订书机压柄总体形状为薄壁拉伸体，整体尺寸不大，需要大批量生产，为了提高生产率，降低成本，故采用模具成批注射生产。因该塑件有倒扣，所以模具必须采用斜顶，上下开模带动斜顶左右移动，采用推杆推出机构，完成分模后由推杆和斜顶顶出塑件。该模具采用普通浇注系统，由于二型腔模，必须设置分流道，用侧浇口形式从零件底部搭底进料，利用分型面间隙排气，该分型面位于熔体流动的末端利用分型面间隙排气。利用导滑条导滑。选用丙烯腈-丁二烯-苯乙烯共聚物（ABS塑料）为订书机压柄的材料。
关键词 斜顶 侧浇口 浇注系统
abstract
Pressing handle the general shape of the stapler is a thin wall drawing body, little overall size and need to mass production, in order to improve productivity, reduce costs, and therefore the use of injection mold production batch. Because of the plastic parts with upside down so the mold must adopt oblique to the top, and lower mold driven inclined top left and right move by putting out institutions, parting by the push rod and the inclined Dingding plastic parts. Are adopted in the mould for the ordinary pouring system, due to the two cavity mold, must set runner side gate the form out of the bottom part take the bottom feed, using the parting surface clearance exhaust, the parting surface is located in the end of the melt flow using the parting surface clearance exhaust. Using slide strip. The acrylonitrile butadiene styrene copolymer (ABS plastic) for stapler pressing handle material.
key word Inclined roof side gate gating system
