心型衣夹注射模设计
一、选题简介、意义
衣夹作为我们生活中必不可少的一部分，属于最为常见的注塑模具种类之一，注塑模具本身在我们的生活中就扮演着一个必不可少的重要角色。为了合理得将这三年所学的知识相互融会贯通，因此选择这个成型件来作为毕业设计的课题。
塑料成型零件如今在社会中拥有着越来越大的占比，因此选择注塑模相对而言更加贴近生活，对未来毕业之后的生活做出一定意义上的铺垫。衣夹本身作为一个在生活中十分常见的小物件，是一个很有意义的课题，进行这样的课题创作，有助于将思想与现实相互结合，帮助推进社会的发展。
本课题涉及的知识面比较广，综合性比较强。因此，我们需要运用多种相关软件如NX10.0、CAXA、AuToCAD等，除此之外，我们还需要大量查阅相关书籍，只有更多得运用相关的理论知识和操作方法，才能更有效的完成课题的研究。
二、拨杆的结构特点、用途、制造途径

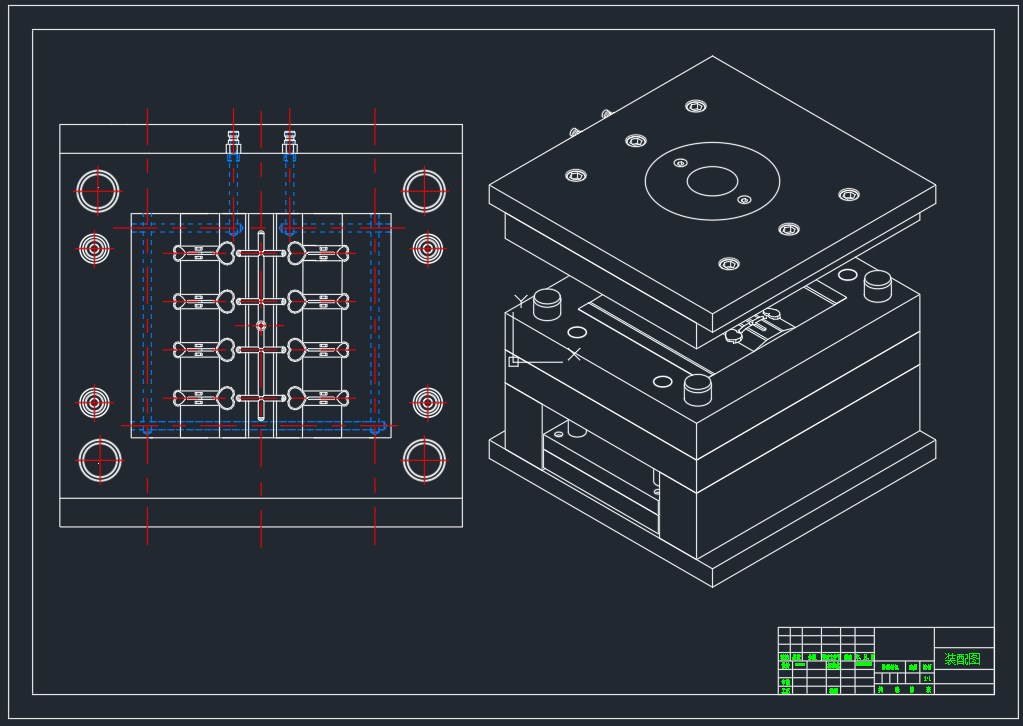

1.结构特点：通过对外形的观察，可以发现该零件在水平面上可近似得看作一个矩形，而在垂直面上则较为复杂，主要难点体现在中间的凸起部分，该部分会对后面分模过程中的型芯和型腔设计产生影响，而平面中间部分的空洞又会增加分型面设计的难度，因此需要认真考虑。整体的结构较为复杂，但由于体积小巧，所要用到的材料不多，因此可以设计成一模八腔的结构。
2.用途：衣夹不仅可以用来夹衣服，还可以用来夹一些小袋子之类的物件，是一个生活中常见的塑件。
3.制造途径:根据塑件所用的材料为ABS，根据塑件的外形特性和使用要求，所以最佳的成型方式是注塑成型。根据塑件的外形结构设计一副简单的塑料模，然后制造出第一批试验品，若第一批制品各项都能满足要求，再进一步批量生产。
四、设计（论文）体系、结构（大纲）
第一章 绪论
第二章 注塑件三维设计
第三章 塑件结构与成型件工艺性分析
第四章 塑件分型面的设计
第五章 模架加载
第六章 初选注塑机以及注塑机相关参数校核
第七章 浇注系统设计及其标准件加载
第八章 推出机构及其标准件加载
第九章 导向机构的设计计算
第十章 冷却系统设计及其标准件加载
第十一章 心型衣夹注塑成型过程
小结与感悟
参考文献
五、需要解决的问题及解决措施
1.分型面的设计问题：没有明显可以作为分型面的平面，因此设计为多段的平面。
2.浇注系统的设计：对塑件的工艺性分析确定浇口的位置，设计并计算主流道和分流道的位置及尺寸。
3.注塑机的合理选择：根据型腔数目及最大注射量和塑件体积选取注塑机。
4.型腔和型芯的结构设计：先对塑件进行结构分析，在老师的指导下，运用所学知识及相关书籍，确定最佳的工艺方案。
5.模具总体结构和零件要简单合理，模具应具有适当的精度、强度和刚度，使塑件满足形状、尺寸精度、表面粗糙度等要求；易于制造和装配。
6.软件的应用：运用NX完成建模、分模、模具分型面等设计；并使用CAD绘制出零件图与装配图，运用之前所学的知识勤加练习，做到可以熟练的操作NX和CAD。
六、预期目标
完成型芯，型腔机构工作原理设计以及其他主要零部件的设计计算、机构的结构设计与三维造型，绘制研制用的2D工程图以及作品的设计说明书。
参考文献
【1】屈华昌、吴梦陵主编《塑料成型工艺与模具设计》第三版，高等教育出版社；
【2】张维合主编《注塑模具设计使用手册》，化学工业出版社。
