扶手罩冷冲压工艺及模具设计
摘 要
模具工业是现代工业发展的基础，冲压模具是模具工业的重要组成部分。近年来，与机械相关的各个行业都越来越重视模具的设计与应用，不仅是因为模具已发展成为一项比较成熟的共性技术，同时还因为模具在现代工业中发挥越来越重要的作用。

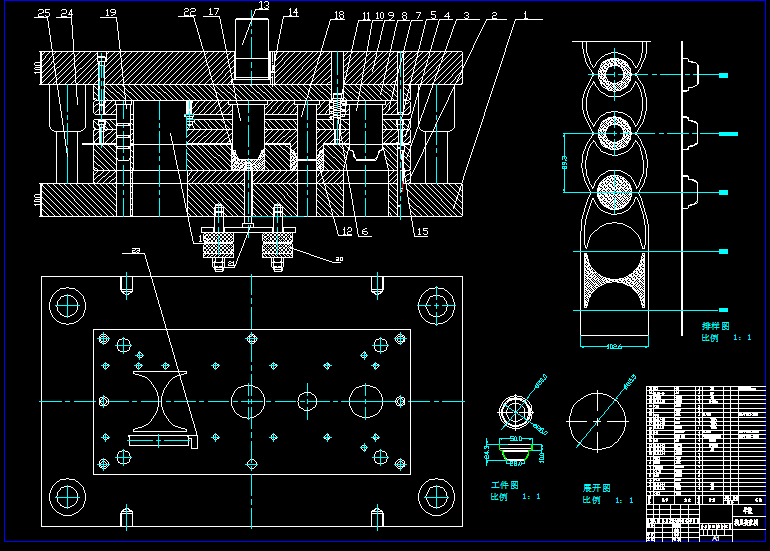

在这次毕业设计中，先介绍了工件的结构，对其工艺特点进行分析，再根据其结构特点对模具进行设计。其中重点阐述了成形该零件模具的工位设计、模具总体结构设计、模具凸、凹模设计、固定板设计及抬顶料装置、卸料板结构及各零部件材料、热处理技术要求等。还介绍了模具的组装和调试。该模具结构简单，加工质量好，生产效率高。
设计过程中，不可避免的遇到一些困难，但是通过努力最终得以解决。这次设计是对模具设计的一次全面实践，相信对未来自己从事的工作一定会有相当大的帮助。
关键词：模具设计，冲压模具
0.绪 论
0.1 我国冲压模具业发展现状
改革开放以来，随着国民经济的高速发展，市场对模具的需求量不断增长。近年来，模具工业一直以15%左右的增长速度快速发展，模具工业企业的所有制成分也发生了巨大变化，除了国有专业模具厂外，集体、合资、独资和私营也得到了快速发展。浙江宁波和黄岩地区的“模具之乡”；广东一些大集团公司和迅速崛起的乡镇企业，科龙、美的、康佳等集团纷纷建立了自己的模具制造中心；中外合资和外商独资的模具企业现已有几千家。
近年许多模具企业加大了用于技术进步的投资力度，将技术进步视为企业发展的重要动力。一些国内模具企业已普及了二维CAD，并陆续开始使用UG、Pro/Engineer、I-DEAS、Euclid-IS等国际通用软件，个别厂家还引进了Moldflow、C-Flow、DYNAFORM、Optris和MAGMASOFT等CAE软件，并成功应用于冲压模的设计中。
以汽车覆盖件模具为代表的大型冲压模具的制造技术已取得很大进步，东风汽车公司模具厂、一汽模具中心等模具厂家已能生产部分轿车覆盖件模具。此外，许多研究机构和大专院校开展模具技术的研究和开发。经过多年的努力，在模具CAD/CAE/CAM技术方面取得了显著进步；在提高模具质量和缩短模具设计制造周期等方面做出了贡献。
例如，吉林大学汽车覆盖件成型技术所独立研制的汽车覆盖件冲压成型分析KMAS软件，华中理工大学模具技术国家重点实验室开发的注塑模、汽车覆盖件模具和级进模CAD/CAE/CAM软件，上海交通大学模具CAD国家工程研究中心开发的冷冲模和精冲研究中心开发的冷冲模和精冲模CAD软件等在国内模具行业拥有不少的用户。
虽然中国模具工业在过去十多年中取得了令人瞩目的发展，但许多方面与工业发达国家相比仍有较大的差距。例如，精密加工设备在模具加工设备中的比重比较低；CAD/CAE/CAM技术的普及率不高；许多先进的模具技术应用不够广泛等等，致使相当一部分大型、精密、复杂和长寿命模具依赖进口。
0.2 我国冲压模具制造技术发展趋势
模具技术的发展应该为适应模具产品“交货期短”、“精度高”、“质量好”、“价格低”的要求服务。达到这一要求急需发展如下几项：
(1) 全面推广CAD/CAM/CAE技术
模具CAD/CAM/CAE技术是模具设计制造的发展方向。随着微机软件的发展和进步，普及CAD/CAM/CAE技术的条件已基本成熟，各企业将加大CAD/CAM技术培训和技术服务的力度；进一步扩大CAE技术的应用范围。计算机和网络的发展正使CAD/CAM/CAE技术跨地区、跨企业、跨院所地在整个行业中推广成为可能，实现技术资源的重新整合，使虚拟制造成为可能。
(2) 高速铣削加工
国外近年来发展的高速铣削加工，大幅度提高了加工效率，并可获得极高的表面光洁度。另外，还可加工高硬度模块，还具有温升低、热变形小等优点。高速铣削加工技术的发展，对汽车、家电行业中大型型腔模具制造注入了新的活力。目前它已向更高的敏捷化、智能化、集成化方向发展。
(3) 模具扫描及数字化系统
高速扫描机和模具扫描系统提供了从模型或实物扫描到加工出期望的模型所需的诸多功能，大大缩短了模具的在研制制造周期。有些快速扫描系统，可快速安装在已有的数控铣床及加工中心上，实现快速数据采集、自动生成各种不同数控系统的加工程序、不同格式的CAD数据，用于模具制造业的“逆向工程”。模具扫描系统已在汽车、摩托车、家电等行业得到成功应用，相信在“十五”期间将发挥更大的作用。
(4) 电火花铣削加工
电火花铣削加工技术也称为电火花创成加工技术，这是一种替代传统的用成型电极加工型腔的新技术，它是有高速旋转的简单的管状电极作三维或二维轮廓加工(像数控铣一样)，因此不再需要制造复杂的成型电极，这显然是电火花成形加工领域的重大发展。国外已有使用这种技术的机床在模具加工中应用。预计这一技术将得到发展。
(5) 提高模具标准化程度
我国模具标准化程度正在不断提高，估计目前我国模具标准件使用覆盖率已达到30%左右。国外发达国家一般为80%左右。
(6) 优质材料及先进表面处理技术
选用优质钢材和应用相应的表面处理技术来提高模具的寿命就显得十分必要。模具热处理和表面处理是否能充分发挥模具钢材料性能的关键环节。模具热处理的发展方向是采用真空热处理。模具表面处理除完善应发展工艺先进的气相沉积(TiN、TiC等)、等离子喷涂等技术。
(7) 模具研磨抛光将自动化、智能化
模具表面的质量对模具使用寿命、制件外观质量等方面均有较大的影响，研究自动化、智能化的研磨与抛光方法替代现有手工操作，以提高模具表面质量是重要的发展趋势。
(8) 模具自动加工系统的发展
这是我国长远发展的目标。模具自动加工系统应有多台机床合理组合；配有随行定位夹具或定位盘；有完整的机具、刀具数控库；有完整的数控柔性同步系统；有质量监测控制系统。
目 录
摘 要 1
ABSTRACT 2
0.绪 论 3
0.1 我国冲压模具业发展现状 3
0.2 我国冲压模具制造技术发展趋势 4
1.扶手套拉深件工艺分析 6
1.1零件冲压工艺分析 6
1.2拟定冲压工艺方案 7
1.3毛坯尺寸及排样设计 8
2.通过冲压力计算初选压力机 11
2.1切口力、拉深力、落料力计算的相关参数[4] 11
2.2切口力及卸料力的计算 11
2.3拉深力、卸料力及顶件力的计算 11
2.4落料力、卸料力及顶件力的计算 12
2.5压力中心的确定 12
2.6冲压总力的计算 12
3.模具结构设计 13
3.1模具结构形式选择 13
3.2辅助结构设计 16
4.模具主要工作部分尺寸计算 17
4.1 拉伸凸、凹模的尺寸及公差 17
4.2 切口凸、凹模的工作部分尺寸及公差[1] 18
4.3落料凸、凹模的工作部分尺寸及公差[1] 19
5.模具主要零部件设计 20
5.1 工作零件 20
5.2 辅助零件 20
6.校核压力机及模具安装 22
设计小结 23
英文翻译..................................................................................................................................................24
参考文献： 25
致 谢 25
参考文献
1 硕本主编.冲压工艺学.北京：机械工业出版社.1982
2 郑家贤编著.冲压工艺与模具设计实用技术.北京：机械工业出版社.2005
3 模具实用技术丛书辩委会主编.冲模实用技术丛书.北京：机械工业出版社.1999
4 刘越主编.公差配合与技术测量.北京：化学工业出版社.2004
5 刘航主编.模具制造技术.西安：西安电子科技大学出版社.2006
6 钱可强主编.机械制图.北京：高等教育出版社.2007
7 范有发主编.冲压与塑料成型设备.北京：机械工业出版社2008
8 成虹主编.冲压工艺与模具设计.北京：高等教育出版社2006
9 王孝培.冲压设计资料.修订本[M].北京：机械工业出版社1990
10 陈尖嗣、郭景仪主编. 冲压模具设计与制造技术、北京:北京出版社、1991、 62-65
11 张鼎承主编、 冲压机械化与自动化、北京:机械工业出版社、1982、92-95
12 张毅主编、 现代冲压技术、北京:国防工业出版社、1994、102-105
13 许发樾主编、 模具标准应用手册、北京:机械工业出版社、1994、164-166
14 Tomesani、L.Analy of a tension-driven outsidein tube inversion Jouranl of Material
Processing Technology,Vol.64,1997,pp.397-386
15 郭成等、 冲压件废次品的生产与防止200例、 北京:机械工业出版社、120-122
16 Pearce,R.Sheet Matal Forming,Bristol、philadelphia:Adam hilger,c1991
17 Liescu,constantin.Cold-pressing technology/constantin iliescu.
---Amsterdam:Elsevior,1990
