HT150连接件铸造工艺设计

HT150连接件铸造工艺设计

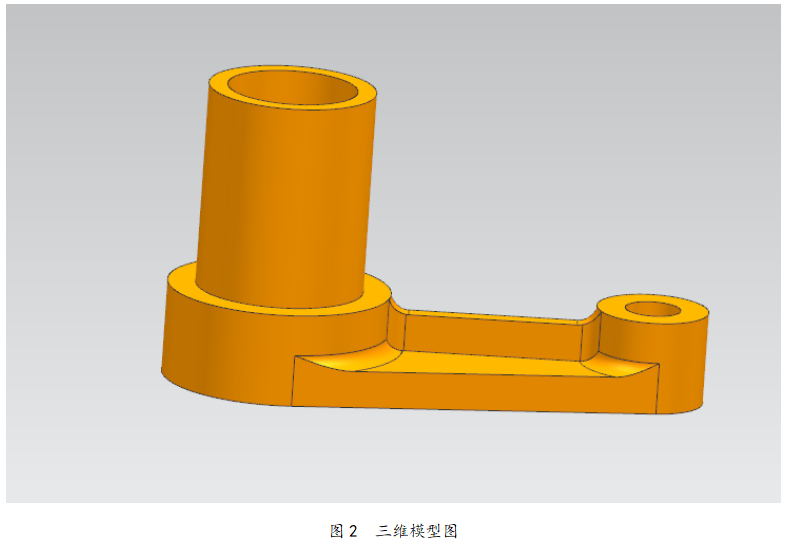

摘要:本文主要目的是通过综合研究灰铸铁连接件的综合铸造材料工艺提出解决问题方案,包括了连接件浇注的准确位置、分型浇注面积的综合选取,砂芯和铸造材料工艺整体参数的综合确定以及对连接件浇注控制系统、砂箱、芯盒、模板等的整体设计。按照箱体铸件较小的结构特征,分为一箱一件,并且每箱是全部采用全自动和半封闭的液压浇注控制系统。通过对各种凝固加工铸造设备过程系统中的特定温度场和凝固铸造工艺缺陷现象进行了综合分析,对其铸造工艺系统进行了重大改善,然后在结构图中已经绘制好的显示屏上自动分析了凝固铸造设备工艺系统原理结构图与数据组成的综合箱工艺结构图,将这些分析数据综合加以分析具体化,有效地自动调节了铸造工艺原理参数,减少了各种可能同时发生的凝固铸造工艺短路或者铸造损坏,保证了铸造工艺系统运行的可靠。最后我们提供了合理的铸造工艺技术以及解决问题方案。根据铸件结构,确定了轴承座和浇口冒口相关的铸造工艺参数。结构设计采用UG软件造型。针对铸件存在的缩孔缩松缺陷,对冒口进行了优化,得到了客观的结果,从而确定了可行的方案。

在设计的过程中我对零件进行了详细的分析和资料查询,由于参考书不同,可能存在误差请根据实际情况做出相应参数上的调整。

通过对铸件的结构尺寸和形状的详细分析并结合实际情况设计了生产时的“浇注位置”、“分型面”,查阅文献确定了“机械加工余量”、“拔模斜度”、“铸件收缩率”等工艺参数。

关键词:砂型铸造;连接件;HT150

Casting Design Of HT150 Connector

Abstract: the comprehensive determination of the overall parameters of sand core and casting materials, as well as the overall design of connection pouring control system, sandbox, core box, formwork and so on. According to the smaller structural characteristics of the box casting, it is divided into one box, and each box adopts fully automatic and semi-closed hydraulic gating control system. Through the comprehensive analysis of the specific temperature field and solidification casting process defects in the process system of all kinds of solidification casting equipment, the casting process system has been greatly improved. then the comprehensive box process structure diagram composed of principle structure diagram and data of solidification casting equipment process system is automatically analyzed on the display screen which has been drawn in the structure diagram, and these analysis data are analyzed comprehensively and concretely. The casting process principle parameters are effectively automatically adjusted, various solidification casting process short circuits or casting damage that may occur at the same time are reduced, and the reliable operation of the casting process system is ensured. Finally, we provide a reasonable casting technology and solutions to the problems. According to the casting structure, the casting process parameters related to bearing seat and gate riser are determined. The structural design is modeled by UG software.

In view of the shrinkage and porosity defects in the casting, the riser is optimized, the objective results are obtained, and the feasible scheme is determined.In the process of design, I made a detailed analysis and data query on the parts. Due to different reference books, there may be errors. Please adjust the corresponding parameters according to the actual situation.

Key words: sand casting; Connector;

一、绪论

随着近代机械和科学信息技术的进步和飞速发展,连接件在各种机械工业和人员的日常生活中的重要性和应用十分广泛,无论是机械工业的应用领域,还是我们的日常生活,连接件一直都在为我们提供服务。顾名思义,连接件就是一种用于连接的零件,几乎所有的机械设备上都有它的身影。它其实也就是在每个构件与各个构件之间能够起到相互连接和保护的小型构件。这种机械零部件都是以可锻炼的铸铁为原料加工而成,在使用中我们也会考虑很多因素,比如它的价格、质量等因素。由于各种连接件在实际使用中所具有的特殊性,必须充分地满足所规定的连接稳固,密封性好,尺寸合理,压力损耗小,工艺性能好等等。因此,本研究课题在设计中运用了砂型铸造工艺技术来控制连接件的生产,并且大幅度地改善了铸造过程中的工艺参数,使之能够适应各种工业生产及其使用的要求。随着我国现代经济社会发展人们对于产品铸造的过程质量、铸造过程精度、铸造过程成本及各类铸造产品过程的数控自动化技术要求不断逐步增强,精密成型铸造工艺技术、连续成型铸造工艺技术、专门成型铸造工艺技术、特殊成型铸造工艺技术、铸造产品过程的数控自动化及各类铸造产品成型过程模拟控制技术等都已经得到了快速的应用发展,铸造过程技术正在向更加智能化的铸造方式发展带来各类铸造产品的更高安全性和可靠度。随着现代人类智能科学技术理论的逐渐发展完善,材料的加工成型向着更加精密化、大规模化、高质量、自动化和智能清洗化等机械化的发展方向不断前进,而这一先进技术的广泛应用和快速发展,必将在很多重大程度上直接推动我国传统装备制造业和工业的智能科学技术快速进步,同时也无疑是加快建立支撑起我国高新技术装备行业的重要前进技术基础。

虽然经过了三年的学习,可此时的设计水平还是不可避免地会有差距和错误,希望鼓励老师批评和纠正。

目录

一、绪论 1

二、结构工艺分析 1

三、工艺方案的确定 3

3.1铸型种类及方法确定 3

3.2连接件结构的工艺性 3

3.3铸造材料和种类的选择 4

3.4砂箱尺寸及造型方法 4

3.5造型造芯方法的选择 5

3.6浇注位置的选择 6

3.7分型面的确定 9

四、铸件工艺参数确定 11

4.1轴承座尺寸公差· 11

4.2加工余量 11

4.3铸件的砂型内冷却时间 12

五、确定浇冒口系统各部分结构尺寸 12

5.1确定流量系数μ 12

5.2浇注时间 13

5.3冒口设计 14

六、铸造工艺装配 14

七、熔炼 15

7.1、灰铸铁的性能 15

7.2灰铸铁HT150炉料配比 16

八、预计生产该铸件可能产生的缺陷及防止措施 17

8.1气孔 18

8.2粘砂 18

8.3飞边毛刺 19

8.4.浇不足 19

8.5夹渣 19

九、总结 20

致谢 20

参考文献 22

附录 23

参考文献

[1]李荣德主编.铸造工艺学[M].北京:机械工业出版社,2013.7

[2]耿鑫明.金属铸件生产指南[M].北京:化学工业出版社,2008.4

[3]于尔元等编.铸铁件生产指南[M].北京:化学工业出版社,2008.1

[4]李远才.自硬壳型砂工艺原理及应用[M].北京:机械工业出版社,2012.2

[5]沈猛,杨海慧,章舟.铸铁件生产实用手册[M].北京:化学工业出版社,2014.1

[6]李兴亚主编:中国机械工程学会铸造分会组编.铸造手册,第五卷,铸造工艺[M].北京:机械工业出版社。

[7]常志强.铸造工艺装备砂箱的标准化管理[J].铁道技术监督,1993(6):20-22.

[8]马春来.铸造合金及熔炼[M].北京:机械工业出版社,2014.7

[9]姜敏凤,董芳.机械工程材料及成形工艺[M].3版北京:高等教育出版社,2014.7

[10]曹瑜强.铸造工艺及设备.3版北京:机械工业出版社[M],2016.1

附录

铸造工艺图一份。
