45钢卡盘的铸造工艺设计
摘要：卡盘零件的机床夹具上的重要部件，卡盘工作过程处于高速旋转，受到较大的外载荷里作用。这里卡盘采用砂型铸造制造其毛坯，卡盘材料为45钢。但是有一些铸造缺陷，例如气孔、裂纹、夹杂等，影响到铸件质量及使用性能。因此，本文重点对该铸件的结构特点、生产批量以及生产条件和工作条件的分析，确定其铸造方案。介绍了45钢的化学成分和卡盘的结构，还分析了砂芯芯头的结构，讨论了铸件的浇注位置和分型面，还研究了一些需要确定的卡盘铸造工艺参数。通过对该铸件的铸造工艺的设计，进一步了解铸造，为卡盘的实际生产提供理论上的指导。
关键词：砂型铸造；45钢端盖；浇注系统设计；铸造工艺；
45 Steel Chuck Casting Process Design
Abstract：Chuck parts of the machine fixture on the important parts of the chuck work process in high-speed rotation, by the role of a larger external load. Here chuck with sand casting to create its rough, chuck material for the 45 steel. But there are some casting defects, such as stomata, cracks, inclusions, etc., affecting the casting quality and performance. Therefore, we should focuses on production volume and production conditions and working conditions of the analysis, to determine its casting program. Introduced the 45 steel chuck core material, sub-surface, casting position, as well as the choice of sand box, sand core design, casting system design and other system design, through the cast casting process design, further Understand the casting technology, the actual casting for the chuck to provide the necessary guidance.
Key words: sand casting; 45 steel end cap; pouring system design; casting process;
目录
一、卡盘零件的结构特点及技术要求 2

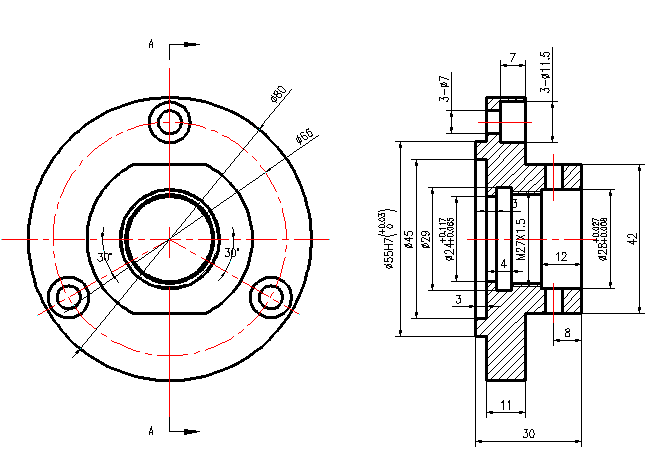

1.1、45钢卡盘零件图 2
1.2、45钢的化学成分及性能 3
1.3、卡盘的结构 3
1.4、铸造方法及砂型选择 4
二、 卡盘铸造工艺方案 5
2.1、浇注位置的选择 5
2.2、分型面的确定 7
2.3 、砂箱中铸件数目的确定 8
三、卡盘砂型铸造工艺参数确定 9
3.1、最小铸出孔及槽的选择 9
3.2、机械加工余量的选择 9
3.3、铸件尺寸公差选择 10
3.4、铸件重量公差 11
3.5、铸造收缩率的选择 11
3.6、起模斜度的选择 11
3.7、铸造圆角的确定 12
四 、芯头结构与砂箱选择 12
4.1、芯头结构 12
4.2、初步制定合箱面及确定砂箱尺寸 13
五、卡盘铸件浇注系统的设计 14
5.1、浇注时间计算 14
5.2、内浇口的面积计算 15
5.3、浇口杯设计 16
5.4、浇注系统的布置 17
5.5、出气口设置 17
六、结论 18
参考文献 18
致谢 18
参考文献
[1] 铸造工业装备设计手册编写组.铸造工业装备设计手册.北京：机械工业出版社.1989：247-259
[2]铸件浇注系统 ,热加工工艺，高秀兰，韩玉强, 2002, (05).
[3]合理设计浇注系统,减少夹渣缺陷.山东内燃机厂, 李玉庆2002, (04).
[4]徐允长.铸造工技术（高级）.化学工业出版社.
[5]沈其文.材料成型工艺基础.华中科技大学出版社.
[6]张代东.机械工程材料应用基础.机械工业出版社.
[7]铸铁用原材料的现状及其发展动向. 佐腾兼弘. 2005, 47.
