HT200WA8-6齿轮箱体铸造工艺设计
摘要：灰铸铁的发展先是以获得珠光体基体组织为目的，铸造工作者们已经为之奋斗了70 余年。和那些混合基体组织的铸铁相比较，有很高的强度的是具有100%珠光体的那一类铸铁，一般具有A型石墨的铸铁中，还会有细小的许多共晶团，所以断面的敏感性才会变得更好。
灰铸铁流动性好，体收缩性和线收缩性小，缺口敏感性小。综合力学性能低，抗压强度比抗拉强度高3~4倍。吸振性好，比钢大10倍。弹性模量较低。

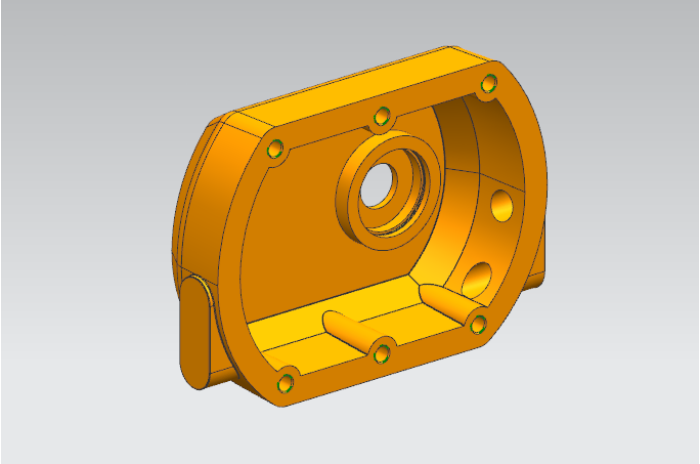

本文研究的是HT200箱体的铸造工艺设计，需要根据铸造零件的结构的特点、技术说明、生产批量和生产条件确定铸造方案和计算工艺参数，绘制工艺图和铸件图和编制工艺卡片等技术文件。铸造工艺设计的重要依据是生产、管理和铸件，还要指导工人做生产操作。
Abstract:?the?development?of?gray?cast?iron?is?aimed?at?obtaining?pearlite?matrix?structure.?Foundry?workers?have?been?fighting?for?more?than?70?years.?Compared?with?the?cast?iron?with?pearlite?and?ferrite?matrix,?the?cast?iron?with?100%?pearlite?has?higher?strength.?The?cast?iron?in?this?kind?of?cast?iron?is?often?accompanied?by?A?type?graphite?and?fine?eutectic?mass,?so?the?sensitivity?of?the?section?is?improved.
Gray?cast?iron?has?good?fluidity,?shrinkage?and?shrinkage,?and?small?notch?sensitivity.?The?comprehensive?mechanical?properties?are?low,?and?the?compressive?strength?is?3~4?times?higher?than?that?of?the?tensile?strength.?Good?vibration?absorption,?10?times?larger?than?steel.?The?modulus?of?elasticity?is?low.
The?casting?process?design?of?HT200?is?studied?in?this?paper.?The?casting?plan?and?process?parameters?are?determined?according?to?the?structural?features,?technical?requirements,?production?batch?and?production?conditions?of?the?casting?parts,?and?the?drawing?and?process?drawings?are?drawn?and?technical?documents?are?compiled.?Casting?process?design?is?an?important?basis?for?production,?management?and?casting?acceptance,?and?is?also?used?for?direct?guidance?of?production?operation.
目录
第一章 铸造工艺方案 4
1.1技术要求 4
1．2零件的结构分析与选材 5
表 1 芯砂的配比及性能 6
第二章 工艺参数确定及计算 6
2.1铸件的铸造收缩率 6
2.2机械加工余量和起模斜度 7
2.3最小铸出孔 9
2.4铸造圆角 10
2.5砂芯及砂芯头 10
第三章 浇注系统 11
3.1浇注位置的确定原则 11
3.2分型面 11
3.3分型面和浇注位置的确定 11
3.4浇注系统的设计 12
第四章 铸造工艺图 19
第五章 铸件图 20
第六章 结论 22
参考文献 23
参考文献
[1]刘瑞玲 谭建波 李志勇 张红卫，实用铸工速查手册，河北科学技术出版社，2001
[2]曹瑜强 高敏，铸造工艺及设备 第2版，北京：机械工业出版社，2008.1
[3]柳百成 黄天佑，铸造成形手册.上—北京：化学工业出版社，2009.6
[4]李新亚主编；中国机械工程学会铸造分会组编，铸造手册.第5卷 第3版；—北京：机械工业出版社，2011.5
[5]周继杨 铸造技术，北京：机械工业出版社，1982
[6]张伯明主编；中国机械工程学会铸造分会组编 铸造手册.第一卷第3版.—北京：机械工业出版社， 2010.11
[7]吴德海 灰铸铁熔炼 ，北京：中国水和水电出版社 ，2006
[8]铸造工艺设计手册 ，北京：机械工业出版社 ，2005
[9]缪良 我国铸造工业之现状与展望[J].现代铸铁，2001（1）：1-7
[10] 张琳.铸造机械[M]北京：化学工业出版社，2013.5.
[11] 岑军健.非标准机械设计手册[M]北京：国防工业出版社，2008.7.
[12]吴剑.铸造砂处理技术装备与应用[M]北京：化学工业出版社，2015.4.
[13] 闻邦椿.机械设计手册.第三卷[M]北京：机械工业出版社，2010.1.
[14]李魁盛 李传栻 铸造技术应用手册 第四卷 铸造工艺及造型材料，中国电力出版社，2012,1
